Bosch MS 100 Installationsanleitung Seite 91

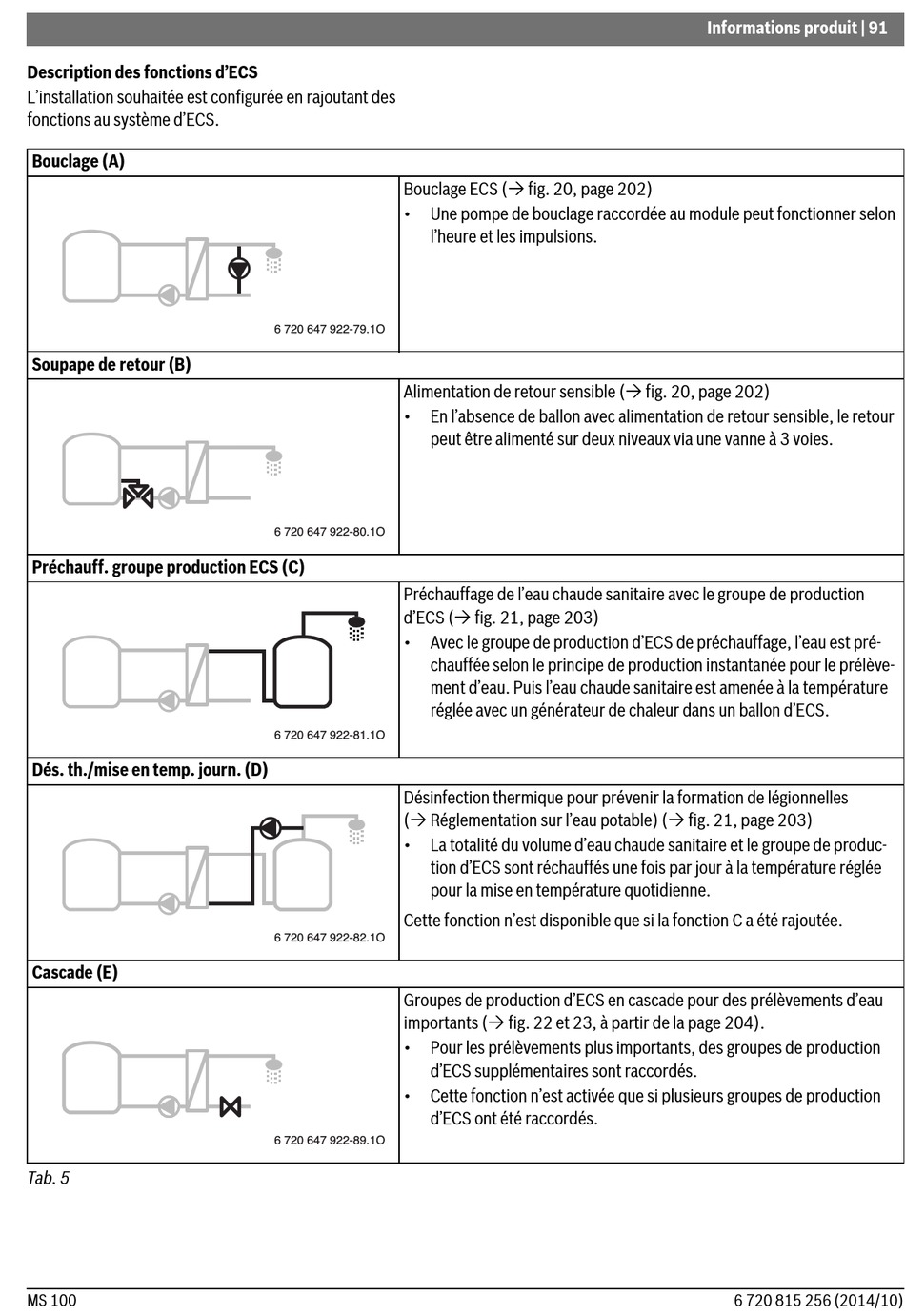

Description des fonctions d'ECS
L'installation souhaitée est configurée en rajoutant des
fonctions au système d'ECS.
Bouclage (A)
Soupape de retour (B)
Préchauff. groupe production ECS (C)
Dés. th./mise en temp. journ. (D)
Cascade (E)
Tab. 5
MS 100
Bouclage ECS ( fig. 20, page 202)
• Une pompe de bouclage raccordée au module peut fonctionner selon
l'heure et les impulsions.
6 720 647 922-79.1O
Alimentation de retour sensible ( fig. 20, page 202)
• En l'absence de ballon avec alimentation de retour sensible, le retour
peut être alimenté sur deux niveaux via une vanne à 3 voies.
6 720 647 922-80.1O
Préchauffage de l'eau chaude sanitaire avec le groupe de production
d'ECS ( fig. 21, page 203)
• Avec le groupe de production d'ECS de préchauffage, l'eau est pré-
chauffée selon le principe de production instantanée pour le prélève-
ment d'eau. Puis l'eau chaude sanitaire est amenée à la température
réglée avec un générateur de chaleur dans un ballon d'ECS.
6 720 647 922-81.1O
Désinfection thermique pour prévenir la formation de légionnelles
( Réglementation sur l'eau potable) ( fig. 21, page 203)
• La totalité du volume d'eau chaude sanitaire et le groupe de produc-
tion d'ECS sont réchauffés une fois par jour à la température réglée
pour la mise en température quotidienne.
Cette fonction n'est disponible que si la fonction C a été rajoutée.
6 720 647 922-82.1O
Groupes de production d'ECS en cascade pour des prélèvements d'eau
importants ( fig. 22 et 23, à partir de la page 204).
• Pour les prélèvements plus importants, des groupes de production
d'ECS supplémentaires sont raccordés.
• Cette fonction n'est activée que si plusieurs groupes de production
d'ECS ont été raccordés.
6 720 647 922-89.1O
Informations produit | 91
6 720 815 256 (2014/10)
