7. Kontrollieren Sie, ob sich der Sattel y drehen oder nach oben und unten bewegen lässt.
Wenn sich der Sattel noch bewegen lässt, ist der Schnellspanner 7 nicht fest genug
4
eingestellt.
8. Steigen Sie vorsichtig auf das E-Bike und setzen Sie sich auf den Sattel y.
9. Stellen Sie das Pedal ea in die unterste Position und setzen Sie Ihre Ferse auf das Pedal.
Wenn Sie das Bein ganz durchstrecken müssen, um die Pedale in der unteren Position zu
4
berühren, ist der Sattel zu hoch eingestellt.
Wenn Sie mit beiden Füßen flach auf dem Boden stehen können, ist der Sattel zu niedrig
4
eingestellt.
VORSICHT
6
Ҍ Ein loser Sattel kann sich unerwartet bewegen und zu gefährlichen Situationen und Unfällen
führen. Achten Sie immer darauf, dass die Sattelklemme fest genug angezogen ist und sich der
Sattel nicht unerwartet bewegen kann.

4.7.1.2. Winkel und horizontale Position

1. Stellen Sie den Sattelwinkel y mit den beiden Einstellschrauben unter dem Sattel ein.
2. Neigen Sie den Sattel y in den gewünschten Winkel.
Wahlweise: Drehen Sie beide Einstellschrauben etwas los und schieben Sie den Sattel nach
4
vorne oder hinten, um die horizontale Position des Sattels nach Wunsch einzustellen.
3. Sichern Sie die Sattelposition, indem Sie die Einstellschrauben mit dem Anzugsmoment
anziehen, das an der Unterseite der Sattelklemme angegeben ist. Verwenden Sie dazu einen
Drehmomentschlüssel.
WARNUNG
6
Die Sattelschienen haben eine Markierung, innerhalb derer die Klemme befestigt werden muss.
Befestigen Sie den Sattel innerhalb der Markierung.

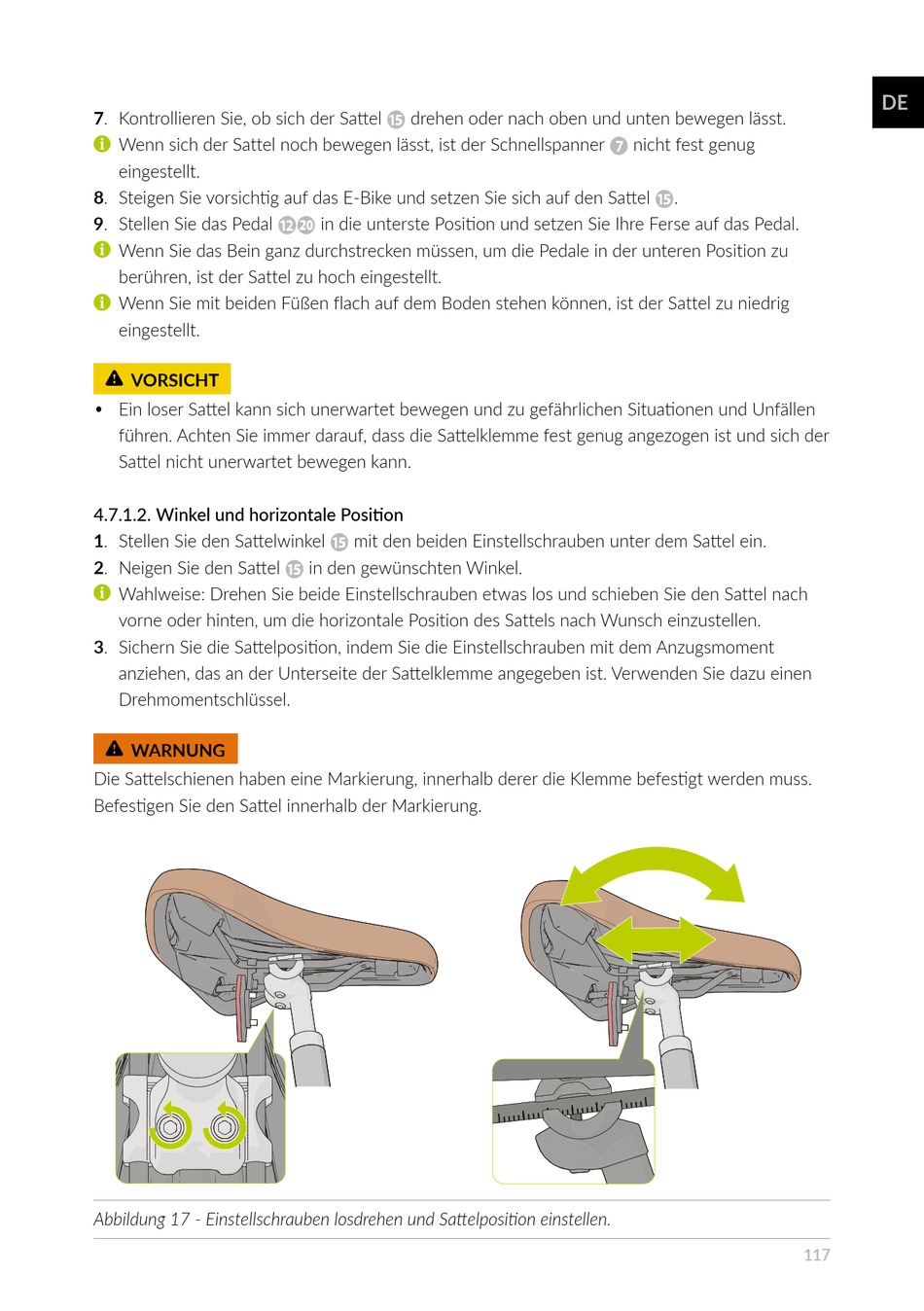

Abbildung 17 - Einstellschrauben losdrehen und Sattelposition einstellen.
DE
117
