5.1.3.2 Beispiel Teach-in auf Objekt
Der Messbereich soll auf ein Objekt eingelernt werden (Kennlinie 2).
Objekt am Messbereichanfang
Messwert mit Kommando Teach-in
measuring range limit A in
Interimregister einlesen.
Objekt am Messbereichende
Messwert mit Kommando Teach-in
measuring range limit B in
Interimregister einlesen.
Messwerte mit Kommando Transfer
measuring range vom
Interimregister ins Workregister
übertragen und aktiv schalten.
Mit Kommando Save parameters die
Änderungen permanent speichern.
Für eine invertierte Kennlinie (Kennlinie 3) muss die Entfernung vom Sensor zum Measuring range limit A
grösser sein als diejenige zum Measuring range limit B.
5.1.4
Fehlerbehandlung
Die eingelernten Messwerte sind näher zusammen, als es der minimal teachbare Messbereich (20mm) er-
laubt:
•
Fehlermeldung Interfering parameter (siehe: 6.4 Tabelle Fehlercodes)
•
Interimsregister wird auf FFFF FFFF hex gesetzt
•
Zuletzt gültige Werte bleiben aktiv
Die eingelernten Messwerte liegen ausserhalb des originalen Messbereichs (Messbereich im Datenblatt):
•
numerisches Teach-in: Schreiben von Measuring range work nicht möglich, Fehlermeldung Para-
meter value out of range, Zuletzt gültige Werte bleiben aktiv.
BA_FADK14IO-Link_V01-02-11_DE.doc
04.12.2012/rek
platzieren.
platzieren.

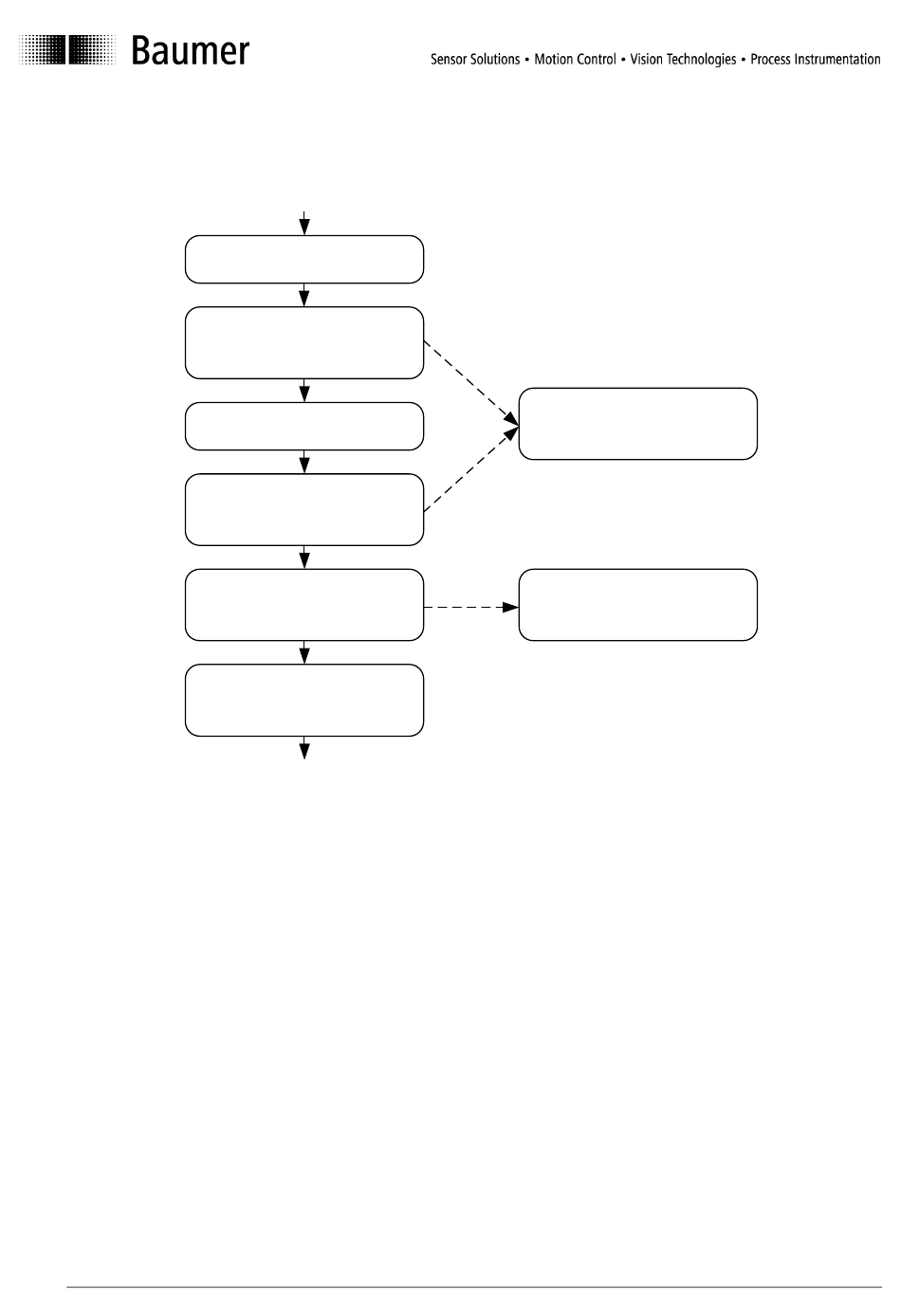

Abbildung 3: Einlernen Messwertkennlinie
Das Interimsregister Measuring
range interim kann jederzeit
ausgelesen werden um die
eingelernten Werte zu überprüfen
Nach dem Übertrag ins Workregister
wird das Interimregister wieder auf
FFFF FFFF hex gesetzt.
9/17
Baumer Electric AG
Frauenfeld, Switzerland
