Anhang

5 Anhang
5.1

qTeach

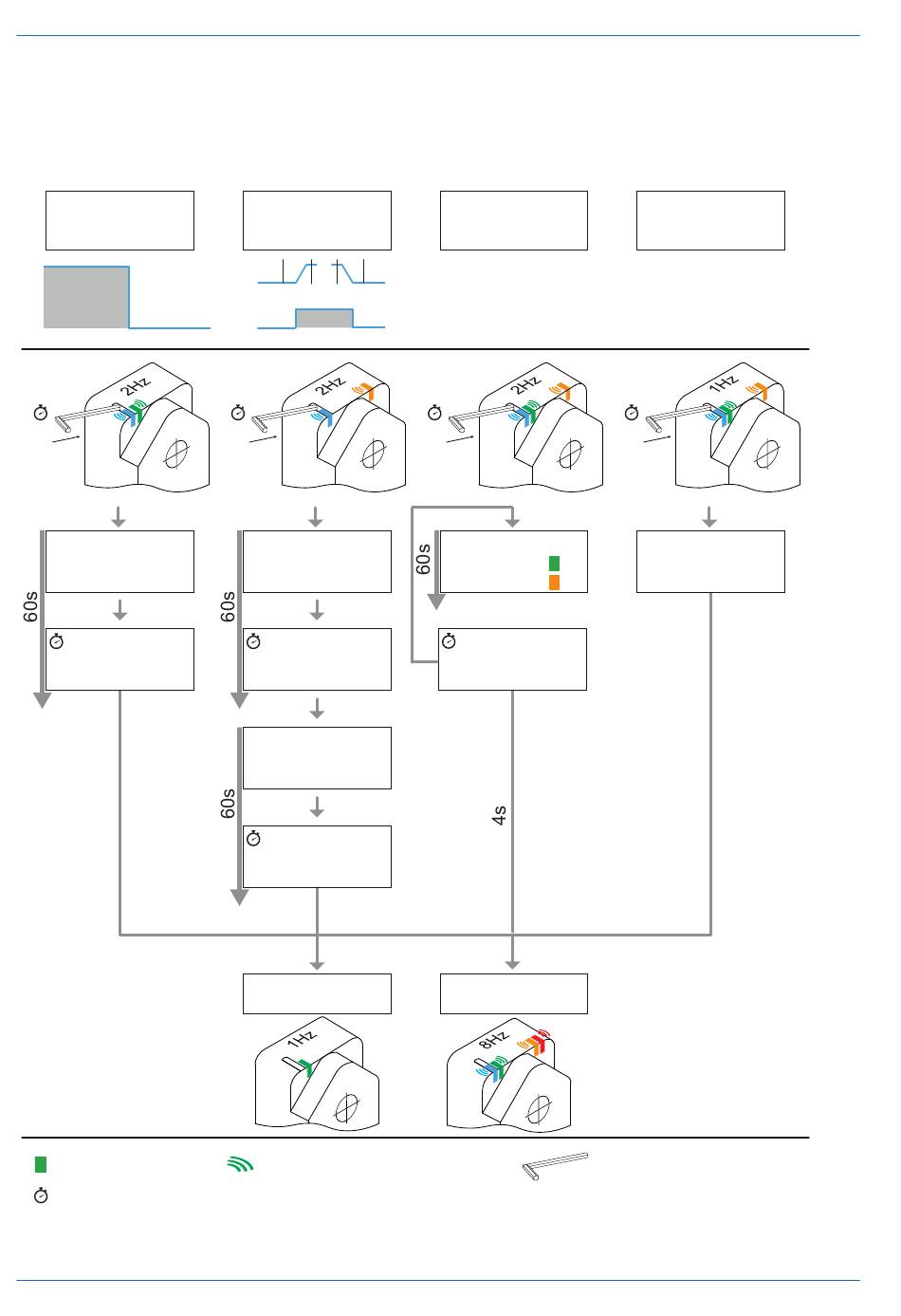

5.1.1 Übersicht Teach-Level
Teach-Level 1
1-Punkt-Teach
1
0
SP1
2 s
Objekt platzieren
0.2 s
Tap
LED leuchtet dauerhaft
Ferromagnetisches Objekt für die angegebene Zeit an das Teach-Feld halten
0.2 s
12 Funktions- und Schnittstellenbeschreibung
®
Teach-Level 2
Window-Teach/
analoges Messfeld
1
0
A<B A>B
1
0
SP1/SP2 SP1/SP2
4 s
Objekt platzieren
0.2 s
Tap
Objekt platzieren
0.2 s
Tap
Teach-In OK
LED blinkt in der angegebenen Frequenz
Teach-Level 3
Schaltmodus
6 s
LED zeigt Schaltlogik:
NO, Out 1
NC, Out 1
Tap
0.2 s
Schaltlogik ändern
Teach-In NOK
IF200 mit Analog- und PNP-Ausgang | V1.0
Teach-Level 4
Werkseinstellungen
8 s
Kein weiterer
Eingriff nötig
Ferromagnetisches Objekt
