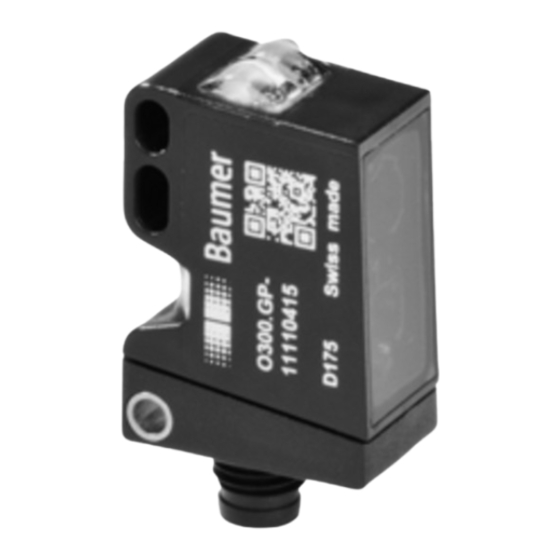

Baumer O300.RP-11110447 Handbuch

Optoelektronische Sensoren
Photoelectric sensors
Détecteurs opto-électroniques
O300.RP-11110447 O300.RP-NV1T.72N
Reflexions-Lichtschranken
Retro-reflective sensors
Barrières réflex
11110447
Baumer Electric AG · CH-8501 Frauenfeld
Phone +41 (0)52 728 1122 · Fax +41 (0)52 728 1144
Canada Italy
Baumer Inc. Baumer Italia S.r.l.
CA-Burlington, ON L7M 4B9 IT-20090 Assago, MI
Phone +1 (1)905 335-8444 Phone +39 (0)2 45 70 60 65
China Singapore
Baumer (China) Co., Ltd. Baumer (Singapore) Pte. Ltd.
CN-201612 Shanghai SG-339412 Singapore
Phone +86 (0)21 6768 7095 Phone +65 6396 4131
Denmark Sweden
Baumer A/S Baumer A/S
DK-8210 Aarhus V SE-56133 Huskvarna
Phone +45 (0)8931 7611 Phone +46 (0)36 13 94 30
France Switzerland
Baumer SAS Baumer Electric AG
FR-74250 Fillinges CH-8501 Frauenfeld
Phone +33 (0)450 392 466 Phone +41 (0)52 728 1313
Germany United Kingdom
Baumer GmbH Baumer Ltd.
DE-61169 Friedberg GB-Watchfield, Swindon, SN6 8TZ
Phone +49 (0)6031 60 07 0 Phone +44 (0)1793 783 839
India USA
Baumer India Private Limited Baumer Ltd.
IN-411038 Pune US-Southington, CT 06489
Phone +91 20 2528 6833/34 Phone +1 (1)860 621-2121
www.baumer.com/worldwide
1/4

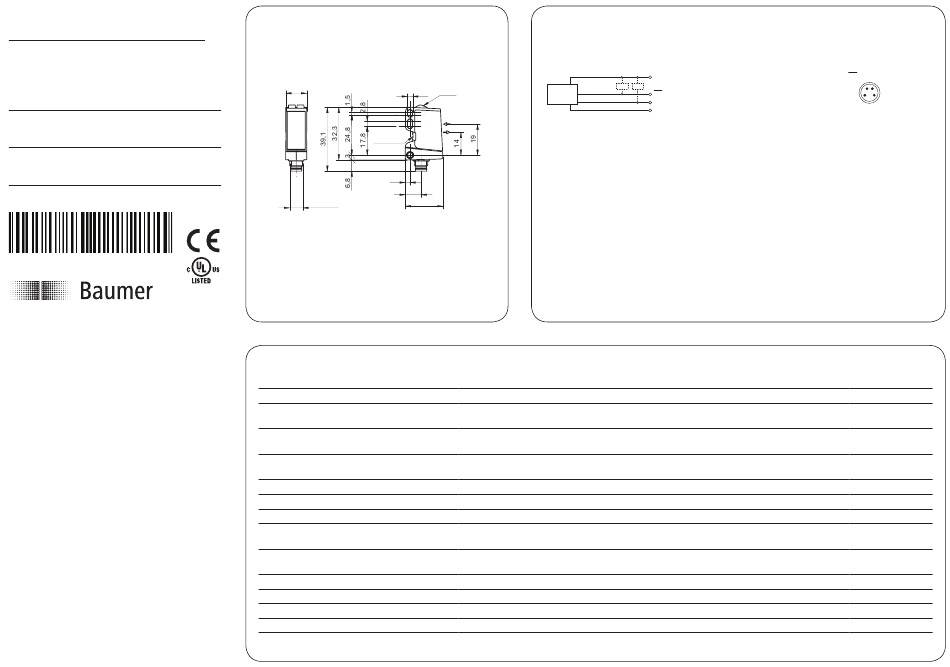

Abmessungen Dimensions Dimensions
12,9
3,2
Teach-in
2,9
9,7
23
M8 x 1
• Alle Masse in mm
• All dimensions in mm
• Toutes les dimensions en mm
Technische Daten
Grenzreichweite Sn 6 m
Betriebsreichweite Sb 5 m
Ausrichtung optische < 2°
Achse
Betriebsspannungsbe- 10 ... 30 VDC
reich +Vs
1)
Stromaufnahme max. 35 mA
(ohne Last)
Stromaufnahme mittel 25 mA
Spannungsabfall Vd < 3 VDC
Ansprech- / Abfallzeit < 0,49 ms
Ausgangsschaltung NPN Antivalent
Schaltfunktion Hell- / Dunkel-
schaltung
kurzschlussfest ja
verpolungsfest ja
Arbeitstemperatur -25 ... +60 °C
Schutzart IP 67
Technische Änderungen vorbehalten Technical specifications subject to change
Elektrischer Anschluss
BN (1)
Z
LED WH (2)
NPN
BK (4)
BU (3)
1) Class 2, UL 1310, see FAQ
• Vor dem Anschliessen des Sensors die Anlage spannungsfrei schalten.
• Disconnect power before connecting the sensor.
• Mettre l`installation hors tension avant le raccordement du détecteur.
Technical data
nominal range Sn 6 m
actual range Sb 5 m
alignment optical axis < 2°
voltage supply range +Vs 10 ... 30 VDC
1)
current consumption max. (no 35 mA
load)
current consumption typ. 25 mA
voltage drop Vd < 3 VDC
response time / release time < 0,49 ms
output circuit NPN comple-
mentary
output function light / dark
operate
short circuit protection yes
reverse polarity protection yes
operating temperature -25 ... +60 °C
protection class IP 67
Sous réserve de modifications techniques
Connection diagram Schéma de raccordement
+V
S
BN = Braun/brown/brun
Z WH = Weiss/white/blanc
out
BK = Schwarz/black/noir
out
BU = Blau/blue/bleu
0 V
Données techniques
Limite de portée Sn
Portée de service Sb
Axe d'alignement optique
Plage de tension +Vs
1)
Consommation max. (sans charge)
Courant absorbé moyen
Tension résiduelle Vd
Temps d'activation / désactivation
Circuit de sortie
Fonction de commutation
Protégé contre courts-circuits
Protégé contre inversion polarité
Température de fonctionnement
Classe de protection
out
out
2 4
1 3
+ Vs 0V
6 m
5 m
< 2°
10 ... 30 VDC
35 mA
25 mA
< 3 VDC
< 0,49 ms
NPN complé-
menté
claire/sombre
oui
oui
-25 ... +60 °C
IP 67
20.11.2014
