Die Abbildung 4 zeigt alle möglichen Schaltkennlinien.
5.2.3.1 Beispiel numerisches Teach-in:
1) Es soll ein Schaltfenster von 150mm (A) bis 300mm (B) eingestellt werden (Kennlinie 2).
Punkt A absolut in 10tel mm: 1500
Punkt B absolut in 10tel mm: 3000
Zu schreibender Parameter:
Switching points work:
Save parameters, um die Werte permanent zu speichern!
2) Das Schaltfenster soll invers von 200mm (B) bis 400mm (A) eingestellt werden (Kennlinie 3).
Punkt A absolut in 10tel mm: 4000
Punkt B absolut in 10tel mm: 2000
Zu schreibender Parameter:
Switching points work:
Save parameters, um die Werte permanent zu speichern!
BA_FADK14IO-Link_V01-02-11_DE.doc
04.12.2012/rek

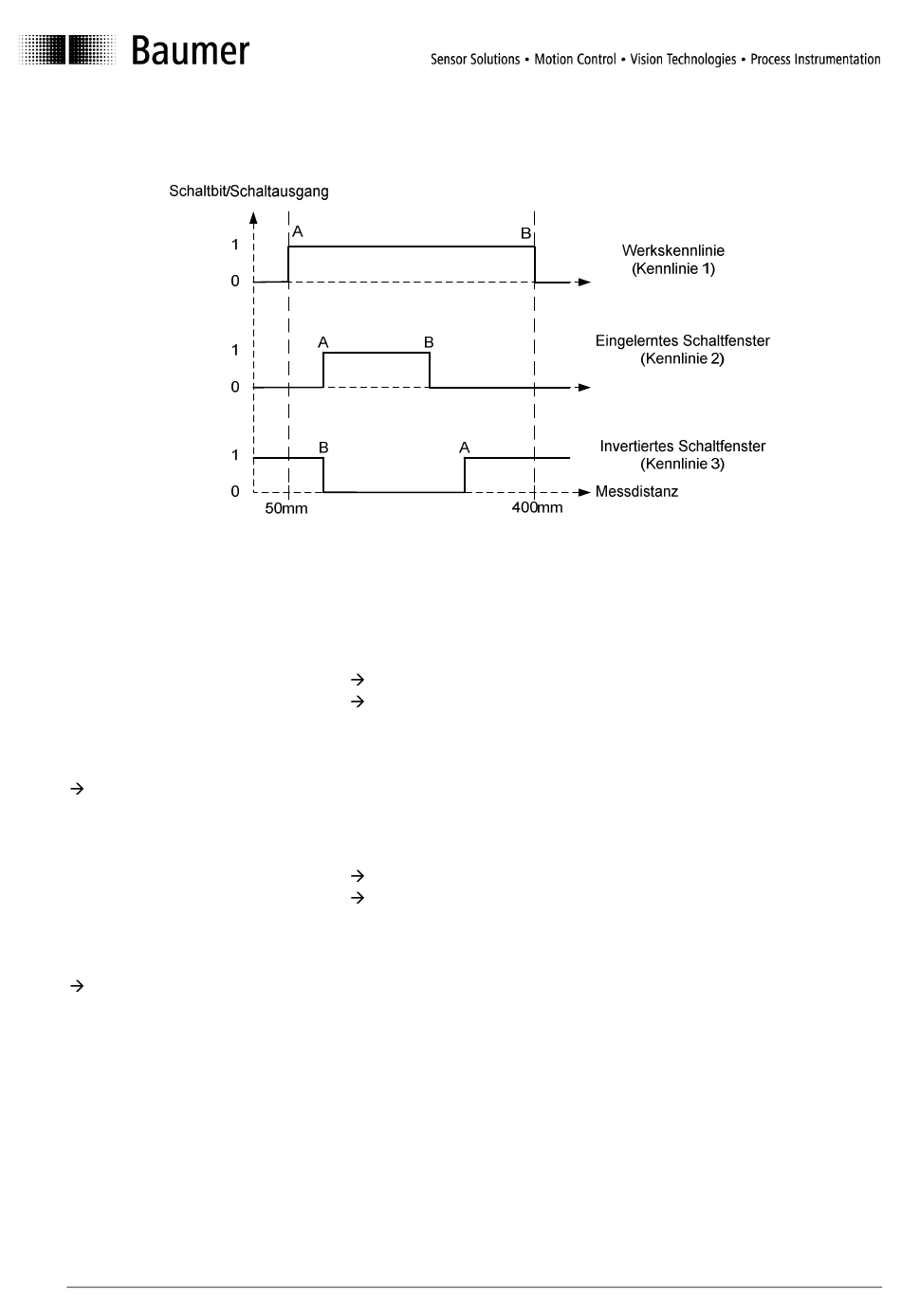

Abbildung 4: mögliche Schaltkennlinien
05DC hex ( = Switching point A)
0BB8 hex ( = Switching point B)
05DC0BB8 hex
0FA0 hex ( = Switching point A)
07D0 hex ( = Switching point B)
0FA007D0 hex
11/17
Baumer Electric AG
Frauenfeld, Switzerland
