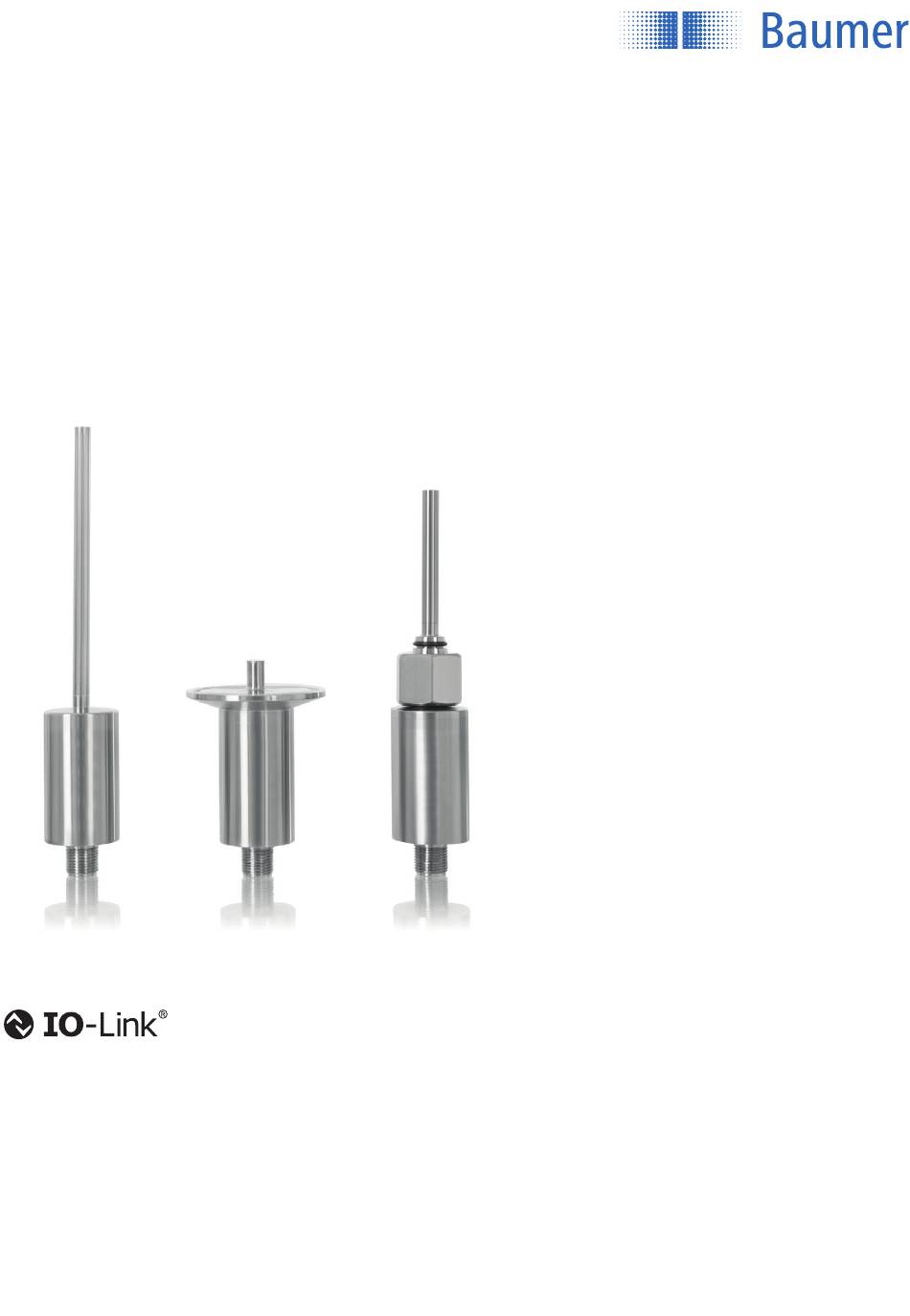

- Seite 1 PF20x-xx1xx Strömungssensor mit IO-Link Betriebsanleitung Original der Betriebsanleitung Technische Änderungen vorbehalten Nur als PDF-Version erhältlich Version: 1.2.0 Stand: 01.12.2020 www.baumer.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines .............................4 Informationen zu dieser Anleitung ......................4 Symbolerklärungen ..........................4 Haftungsbeschränkung......................... 5 Urheberschutz ............................5 Zu Ihrer Sicherheit ..........................6 Bestimmungsgemäße Verwendung...................... 6 Nicht bestimmungsgemäße Verwendung .................... 7 Qualifikation des Personals........................7 Modifikation von Produkten ........................7 Allgemeine Sicherheitshinweise ......................7 Zulassungen und Schutzklasse ...................... - Seite 3 Diagnose ............................. 18 Reinigung ...............................18 Funktionsübersicht ..........................19 Auslieferungszustand .......................... 19 Funktionsdefinition ..........................19 7.2.1 Hysterese ..........................20 7.2.2 Fensterbreite ..........................20 7.2.3 Analog ............................. 21 7.2.4 Remote-Ausgang ........................21 7.2.5 Filter ............................23 Einstellungen ............................24 IO-Link ..............................25 10. Wartungshinweise ..........................25 11.
-
Seite 4: Allgemeines
• Das Produkt unterliegt der technischen Weiterentwicklung, so dass Hinweise und Informationen in dieser Betriebsanleitung ebenfalls der Änderungen unterliegen können. Die aktuelle Version finden Sie unter www.baumer.com im Download-Bereich des Produktes. HINWEIS! Die Betriebsanleitung muss vor Gebrauch sorgfältig gelesen und für späteres Nachschlagen aufbewahrt werden! 1.2 Symbolerklärungen... -
Seite 5: Haftungsbeschränkung
Richtlinien entwickelt. Technische Änderungen sind vorbehalten. Eine gültige Konformitätserklärung finden Sie unter www.baumer.com im Download Bereich des Produkts. • Eine Haftung seitens der Baumer Electric AG (nachfolgend „Baumer“) ist ausgeschlossen bei … • Nichtbeachtung der Anleitung. • nicht bestimmungsgemäßer Verwendung des Produkts. -
Seite 6: Zu Ihrer Sicherheit
Strömungssensor Der Strömungssensor misst die Fließgeschwindigkeit wässriger Medien in geschlossenen Rohrsystemen. Der Baumer-Strömungssensors arbeitet nach dem kalorimetrischen Messprinzip. Dies ermöglicht es neben der Fließgeschwindigkeit ebenfalls die Medientemperatur zu überwachen. Der Sensor erfasst die Änderungen beider Prozesskennwerte und wandelt diese in ein elektrisches Signal um. -
Seite 7: Nicht Bestimmungsgemäße Verwendung
• Keine Sicherheitsbauteile gemäß der Richtlinie 2006/42 EG (Maschinenrichtlinie). • Das Produkt ist nicht für den Einsatz in explosionsgefährdeten Bereichen geeignet. • Das Produkt darf ausschließlich mit Zubehör von Baumer oder mit von Baumer freigegebenem Zubehör verwendet oder mit zugelassenen Produkten kombiniert werden. Eine Liste des freigegebenen Zubehörs und Kombinationsprodukten ist unter www.baumer.com auf der Produktdetailseite abrufbar. -
Seite 8: Zulassungen Und Schutzklasse
2.6 Zulassungen und Schutzklasse RoHS 3. Technische Daten Bestellnummer PF20x-xx1xx Technische Daten Sensorspezifische Daten Strömung Messbereich Strömung im Mediumtemperaturbereich 10…400 cm/s −25…125 °C Einstellbereich Strömung 10…400 cm/s Medium Wasser Messabweichung Strömung Antwortzeit bei Temperatursprung < 10 s Sensorspezifische Daten Temperatur Messbereich Temperatur −25…150 °C Einstellbereich Temperatur... - Seite 9 Schaltausgang < 1,5 V Spannungsabfall ≤ 100 mA Schaltstrom < 250 µA Reststrom Öffner/Schließer umschaltbar Schnittstelle IO-Link IO-Link-Version Schutzklasse Betriebsverzögerungszeit < 10 s Mechanische Daten Einstellart IO-Link Material Gehäuse Edelstahl 1.4404 Medienberührende Werkstoffe Edelstahl 1.4404 Schutzart IP68, IP69K Anschlussart M12 × 1 , 4-polig Prozessanschluss siehe Datenblatt Prozessanschlusslänge PCL...
-
Seite 10: Zulässige Strömungsgeschwindigkeit
3.1 Zulässige Strömungsgeschwindigkeit Maximal zulässige Strömungsgeschwindigkeit in Abhängigkeit von der Mediumtemperatur, vom Druck und von der Stablänge: Stablänge Mediums- Druck temperatur 10 mm 50 mm 100 mm 150 mm 200 mm 20 °C 60 °C PN25 400 cm/s 400 cm/s 400 cm/s 400 cm/s 400 cm/s... -
Seite 11: Volumenstrom
3.2 Volumenstrom Der Strömungssensor misst die Fließgeschwindigkeit an der Sensorspitze. Um den Volumenstrom innerhalb des Rohrsystems zu ermitteln sind der Rohrinnendurchmesser und die Strömungsgeschwindigkeit erforderlich. Auf www.baumer.com kann ein Volumenstromrechner heruntergeladen werden. Nennweite DN25 DN40 DN65 DN100 Innen Ø Fließ-... -
Seite 12: Gehäuseabmessungen
3.3 Gehäuseabmessungen Die Gehäuseabmessungen sind im jeweiligen Datenblatt zu finden. Schneid-Klemmring Dichtkegel M18×1 Prozessanschlusslänge PCL bei Schneid-Klemmring = Stablänge PL + 9 mm Prozessanschlusslänge PCL bei Dichtkegel M18×1 = Stablänge PL + 32 mm HINWEIS! • Auf der Hülse des Sensors befindet sich eine Markierung (siehe Abb.). •... -
Seite 13: Anschlussbild
Sendelicht abschaltbar Sicherheitsausgang weiß Magnetansteuerung Signalausgang rosa Bestätigungseingang Ethernet Gigabit bidirekt. Datenleitung (A-D) grüngelb Encoder 0-Impuls 0/0 (TTL) Schützkontrolle 3.5 Ergänzende Produkte Baumer bietet Ihnen die passende Anschlusstechnik für Ihr Produkt. Die Produkte fi nden Sie unter www.baumer.com. Strömungssensor mit IO-Link... -
Seite 14: Aufbau
3.6 Aufbau = Anschlussstecker = Prozessanschluss = Sensorstab = Messspitze 3.7 Lieferumfang • Strömungssensor PF20x-xx1xx • Quickstart Technische Daten... -
Seite 15: Transport Und Lagerung
4. Transport und Lagerung 4.1 Transport Bei Erhalt der Lieferung die Ware auf Transportschäden prüfen. Bei Beschädigungen das Paket unter Vor- behalt entgegennehmen und den Hersteller über Schäden informieren. Anschließend das Gerät mit einem Hinweis auf Transportschäden zurückschicken. 4.2 Lagerung Folgende Punkte sind bei der Lagerung zu berücksichtigen: •... -
Seite 16: Montage Und Elektrischer Anschluss
5. Montage und elektrischer Anschluss 5.1 Systemübersicht Die passenden Produkte zu Ihrem Gerät finden Sie unter www.baumer.com. 5.2 Montage • Das Produkt bei der Montage vor Verunreinigung schützen. • Entsprechende elektrische sowie mechanische Vorschriften, Normen und Sicherheitsregeln sind zu beachten. -
Seite 17: Montagehinweis Für Geräte Mit Ehedg Zertifizierung
5.3 Montagehinweis für Geräte mit EHEDG Zertifizierung Sensoren, mit einem „EHEDG Certified“ Logo (siehe jeweilige technische Daten des Sensors), sind für CIP- Anwendungen geeignet und müssen zur Reinigung nicht demontiert werden. Um die EHEDG Zertifizierung einhalten zu können, müssen folgende Hinweise beachtet werden: •... -
Seite 18: Elektrischer Anschluss
Verhalten im Fehlerfall: HINWEIS! • Maschine außer Betrieb setzen. • Ist der Fehler nicht zu beheben, kontaktieren Sie den Baumer-Support. • Kein Betrieb bei unklarem Fehlerverhalten. • Die Maschine ist außer Betrieb zu setzen, wenn der Fehler nicht eindeutig zuzuordnen ist oder sicher behoben werden kann. -
Seite 19: Funktionsübersicht
Strom 4…20 mA Startwert Analogausgang 0 m/s Endwert Analogausgang 4 m/s 7.2 Funktionsdefinition • Alle Funktionen werden über die IO-Link-Schnittstelle parametriert. • Parametrierung siehe Schnittstellenprotokoll (verfügbar unter www.baumer.com auf der Produktdetailseite). Benennung Funktion Seite Hysterese Einstellen der Schalthysterese Seite 20... -
Seite 20: Hysterese
Schaltpunkt 1 7.2.2 Fensterbreite • Werden die Schaltpunkte 1 und 2 getauscht, kann ein Fenster für einen Soll-ist-Wert-Vergleich mit nur einem Schaltausgang durchgeführt werden. • Parametrierung siehe Schnittstellenprotokoll (verfügbar unter www.baumer.com auf der Produktdetailseite). Schaltausgang Fenster Steigende Kennlinie Fallende Kennlinie Strömung/Temperatur... -
Seite 21: Analog
7.2.3 A nalog • Die Zuordnung des analogen Startpunkts 4 mA/0 V und des analogen Endpunkts 20 mA/10 V zum Messbereicht ist frei einstellbar. Spannung, Strom Gesamter Messbereich nicht invertierte 10 V, 20 mA Ausgangsfunktion invertierte Ausgangsfunktion 0 V, 4 mA Strömung/Temperatur Eingestellter Messbereich... - Seite 22 Verkabelung T-Stecker zur Signalauskopplung Remote-Schaltausgang, z. B. Signalleuchte oder Remote-Analogausgang, z. B. Proportionalventil Abbildung 1: Verkabelung mit Remote-Ausgangsfunktion External comp. (e.g...) Lamp/Valve IO-Link E (analog/digital) – – Abbildung 2: Verdrahtung Remote-Analogausgang, z. B. Proportionalventil Abbildung 3: Verkabelung ohne Remote-Ausgangsfunktion Funktionsübersicht...
-
Seite 23: Filter
7.2.5 Filter • Der Filter ist die Anzahl an Messwerten, über die der Sensor einen Mittelwert bildet. • Je größer der Filter gewählt wird, desto langsamer wird die Sprungantwortzeit T90 des Sensors bei einer Änderung der Messwerte. • Der Filter wirkt sich nur auf die Messung der Strömung aus. •... -
Seite 24: Einstellungen
8. Einstellungen Einstellbare Parameter über die IO-Link-Schnittstelle: Sensoreinstellungen Temperatureinheit °C °F Ausgangsfunktion Schaltausgang Gegentakt Ausgangsfunktion Analogausgang 4...20 mA 0...10 V Funktion Ausgang 1 Schaltausgang Strömung Schaltausgang Temperatur Funktion Ausgang 2 Schaltausgang Strömung Schaltausgang Temperatur Analogausgang Strömung Analogausgang Temperatur Remote-Schaltausgang Remote-Analogausgang Filter 0...10, 0 = Filter aus Ausgangseinstellungen... -
Seite 25: Io-Link
• Anhaftung an der Messspitze verfälschen den Messwert der Strömung. 11. Rücksendung Aufgrund der gesetzlichen Vorschriften und zum Schutz der Mitarbeiter, benötigt die Baumer Electric AG die unterschriebene Dekontaminationserklärung, bevor Ihr Auftrag bearbeitet werden kann. Das Formular ist unter www.baumer.com zu finden 12. -
Seite 26: Anhang
13. Anhang 13.1 EU-Konformitätserklärung Die EU-Konformitätserklärung finden Sie auf unserer Website unter www.baumer.com im Download-Bereich des Produktes. Anhang...
