2 Installation und Montage
2.3

Montage

2.3.1 Montagekonsolen

Vor Beginn der Montage ist zu prüfen, ob die gelieferten Montagekonsolen in Art
und Anzahl mit der Bestellung übereinstimmen,Ihrer Bestellung entsprechend,
sind der Markise Montagekonsolen oder Distanzhalter beigefügt. Lösen Sie mit
einem Innensechskantschlüssel die Gewindestifte (1 – Abb. 2) und nehmen Sie
die Zylinder (2 – Abb. 2) heraus.

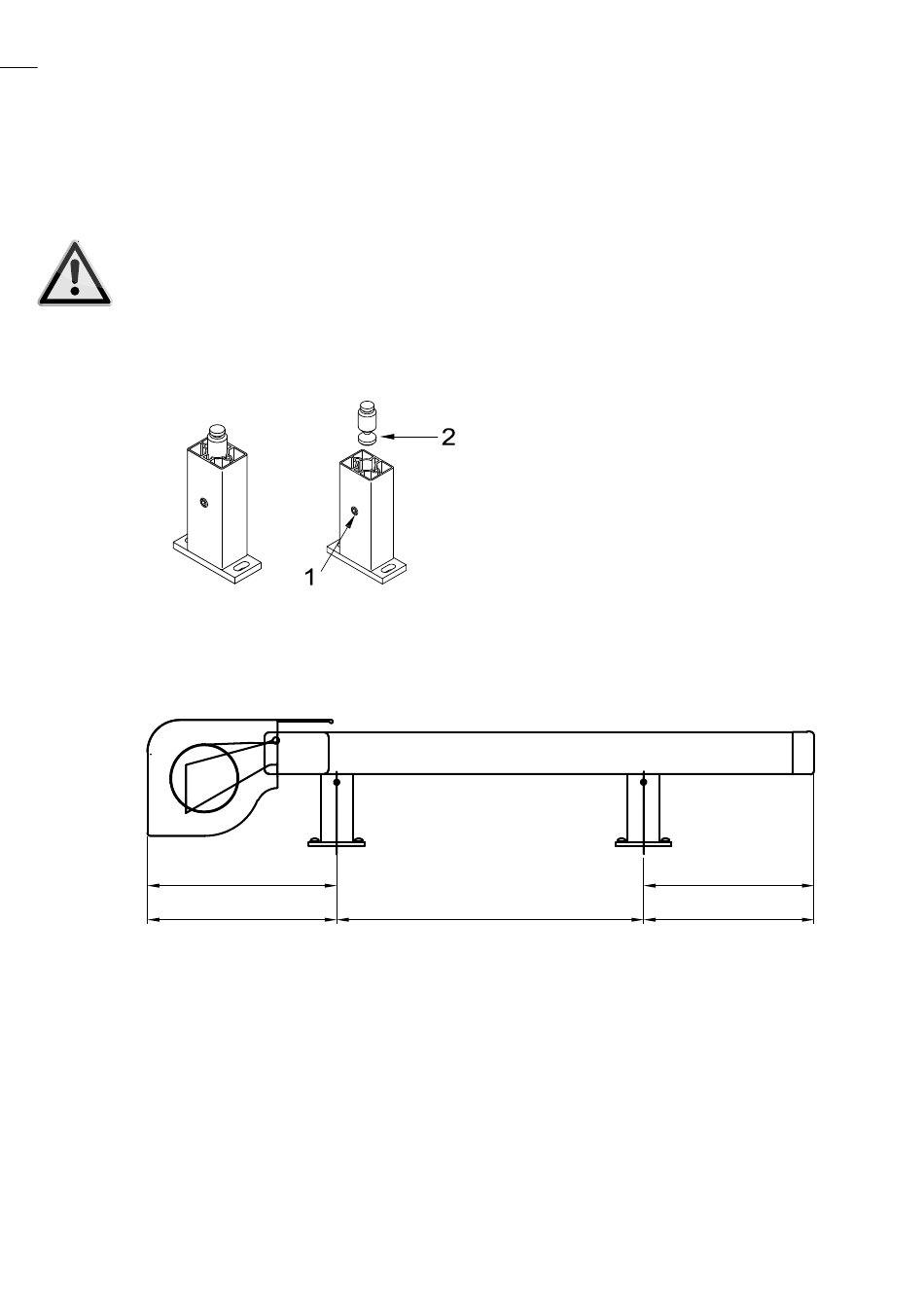

Abb. 2: Montagekonsolen
Aufteilung und Befestigung der Montagekonsolen auf dem Wintergarten
min. 185
max. 300
Abb. 3: Aufteilung Montagekonsolen
Befestigen Sie unter Berücksichtigung der für die korrekten Befestigungsmittel
vorgegebenen Verarbeitungsvorschriften die Montagekonsolen auf dem Winter-
garten. Halten Sie hierbei die dargestellten Minimal- und Maximalmaße ein. Das
Stichmaß zwischen den linken und den rechten Montagekonsolen ist gleich dem
Bestellmaß (siehe Lieferschein) der Markise. Maßdifferenzen hierzu können nur
bis zu 8 mm durch die Langlöcher der Montagekonsolen ausgeglichen werden.
Ziehen Sie die Schrauben nur so fest an, dass sich die Montagekonsolen noch in
den Langlöchern verschieben lassen. Sollte der Verstellbereich nicht ausreichen,
so ist die Markise zu breit oder zu schmal und muss beim Markisenhersteller im
Werk umgebaut werden.
max. 2000
min. 65
max. 500
