elektrische anschlussarbeiten
Für alle auszuführenden Arbeiten gilt:
GEFAHR!
Lebensgefahr durch elektrischen Strom!
Elektrische Anschlussarbeiten sind aus-
schliesslich quali ziertem Elektrofachper-
sonal vorbehalten.
Vor dem Öffnen des Gerätes die Anlage
spannungsfrei schalten und gegen Wieder-
einschalten sichern!
WARNUNG!
Bei der Installation und Ausführung von
elektrischen Arbeiten die einschlägigen
EN-, VDE- und/oder vor Ort geltenden Si-
cherheitsvorschriften beachten.
Technische Anschlussbedingungen des zu-
ständigen
Energieversorgungsunterneh-
mens beachten (falls von diesem gefor-
dert)!
HINWEIS.
Alle spannungsführenden Kabel müssen vor der
Verlegung im Kabelkanal des Schaltkastens abge-
mantelt werden!

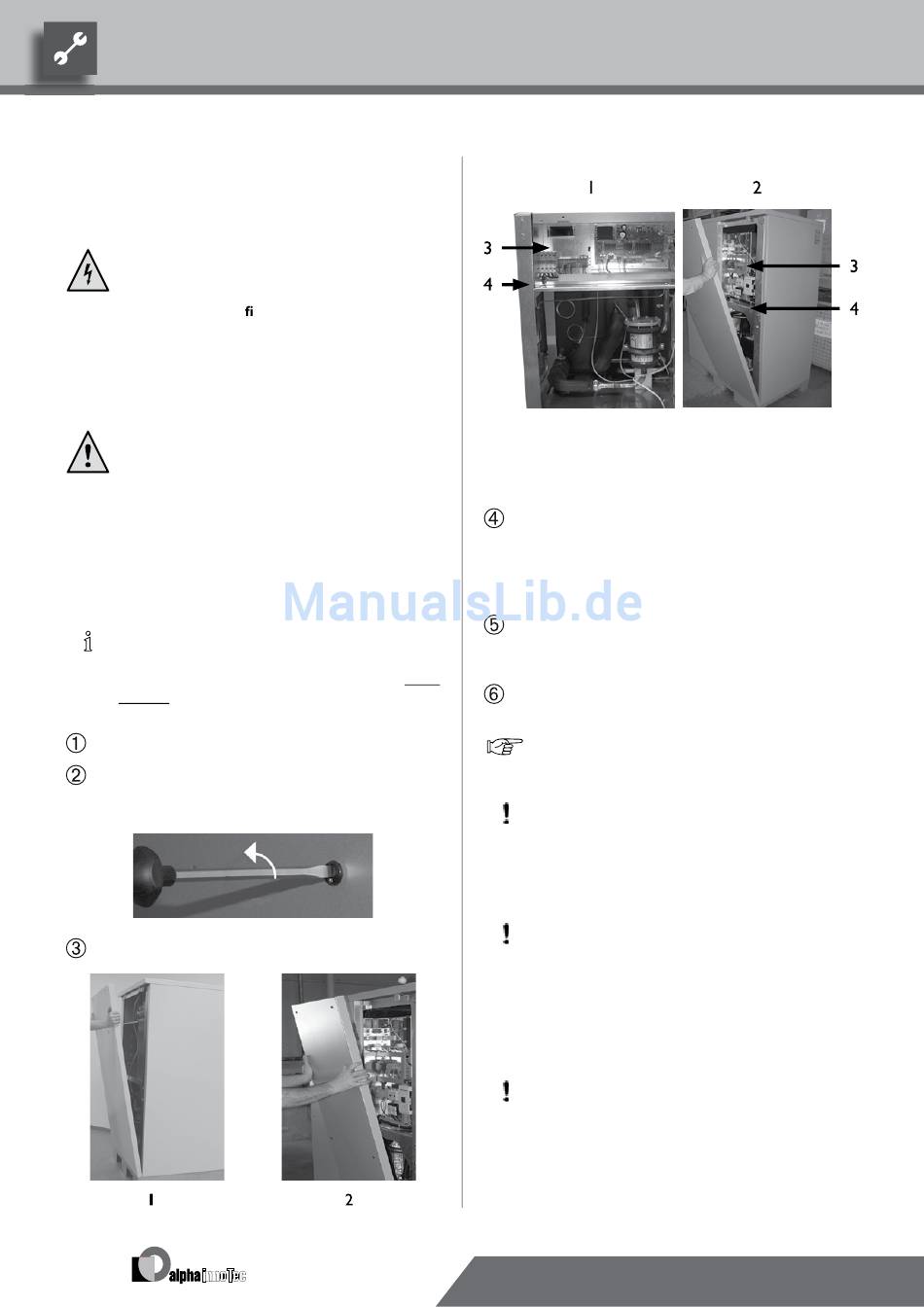

Die Vorderwand des Geräts abmontieren...
Die Schnellverschlussschrauben des Frontbleches
durch 90° Drehung gegen den Uhrzeigersinn öff-
nen...
Die Vorderwand ausheben und sicher abstellen...
1 Baugrösse 1
2 Baugrösse 2
12
Überblick über Geräteinneres verschaffen...
1 Baugrösse 1
2 Baugrösse 2
3 Elektrischer Schaltkasten
4 Gerätezwischenboden
Elektrischen Schaltkasten des Geräts öffnen...
Hierzu die oberen beiden Schrauben des Abdeck-
blechs nur anlösen. Die restlichen Schrauben ent-
fernen. Abdeckblech kann dann ausgehängt wer-
den...
Last- sowie externe Steuer- und Fühlerleitungen
über den Kabelkanal zu den Klemmen führen. Zug-
entlastungsschrauben festdrehen...
Elektroanschlüsse nach den Massgaben des Klem-
menplans und der Stromlaufpläne vornehmen...
„Klemmenpläne" und „Stromlaufpläne" zum je-
weiligen Gerätetyp.
ACHTUNG!
Elektrische Anschlussarbeiten nur gemäss dem
Klemmenplan und den Stromlaufplänen vorneh-
men, der für Ihren Gerätetyp gilt.
ACHTUNG
Rechtsdrehfeld der Lasteinspeisung sicherstellen
(Verdichter).
Beim Betrieb mit falscher Drehrichtung des Ver-
dichters können schwere, irreparable Schäden
am Verdichter entstehen.
ACHTUNG
Leistungsversorgung der Wärmepumpe unbe-
dingt mit einem 3poligen Sicherungsautomaten
mit mindestens 3mm Kontaktabstand ausstatten.
Höhe des Auslösestroms beachten.
Technische Änderungen vorbehalten.
83050900aDE – Originalbetriebsanleitung
