Steigt der Federarm nach oben, ist die
Federkraft zu hoch
 Sechskantschlüssel nach rechts (im
Uhrzeigersinn) drehen.
1 Funktionstest durchführen.
2 Blende (3) nach vorne schieben und 2
Rastnasen (2) von Hand in die Verkleidung
einführen.
3 Schlitzschraubendreher in die Öffnung (4)
stecken, Blende (3) etwas nach oben drücken
und den Rasthaken (1) in die Verkleidung
führen.
4 Federarm nach oben und unten bewegen und
sicheren Sitz der Blende (3) prüfen.
 Der Rasthaken (1) muss in der Verkleidung
sitzen.
– Die Blenden müssen ohne zu klemmen in den
seitlichen Führungen gleiten.

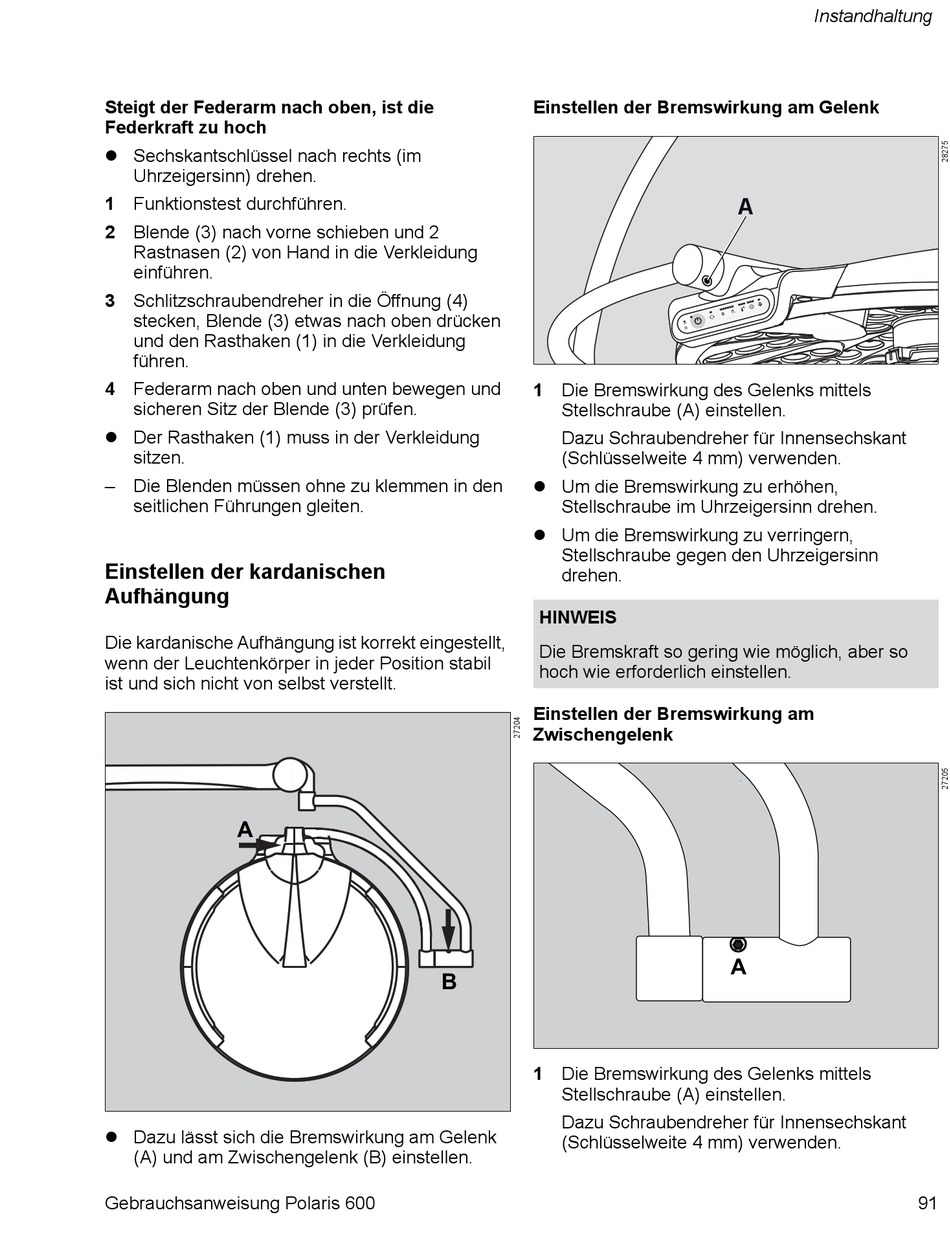

Einstellen der kardanischen
Aufhängung
Die kardanische Aufhängung ist korrekt eingestellt,
wenn der Leuchtenkörper in jeder Position stabil
ist und sich nicht von selbst verstellt.
A
 Dazu lässt sich die Bremswirkung am Gelenk
(A) und am Zwischengelenk (B) einstellen.
Gebrauchsanweisung Polaris 600
Einstellen der Bremswirkung am Gelenk
1 Die Bremswirkung des Gelenks mittels
Stellschraube (A) einstellen.
Dazu Schraubendreher für Innensechskant
(Schlüsselweite 4 mm) verwenden.
 Um die Bremswirkung zu erhöhen,
Stellschraube im Uhrzeigersinn drehen.
 Um die Bremswirkung zu verringern,
Stellschraube gegen den Uhrzeigersinn
drehen.
HINWEIS
Die Bremskraft so gering wie möglich, aber so
hoch wie erforderlich einstellen.
Einstellen der Bremswirkung am
Zwischengelenk
B
1 Die Bremswirkung des Gelenks mittels
Stellschraube (A) einstellen.
Dazu Schraubendreher für Innensechskant
(Schlüsselweite 4 mm) verwenden.
Instandhaltung
A
A
