7 Feldbusschnittstellen
7.1 Typenschlüssel Feldbus
7.2 CAN
Spezifikation
Anschluss
120Ω

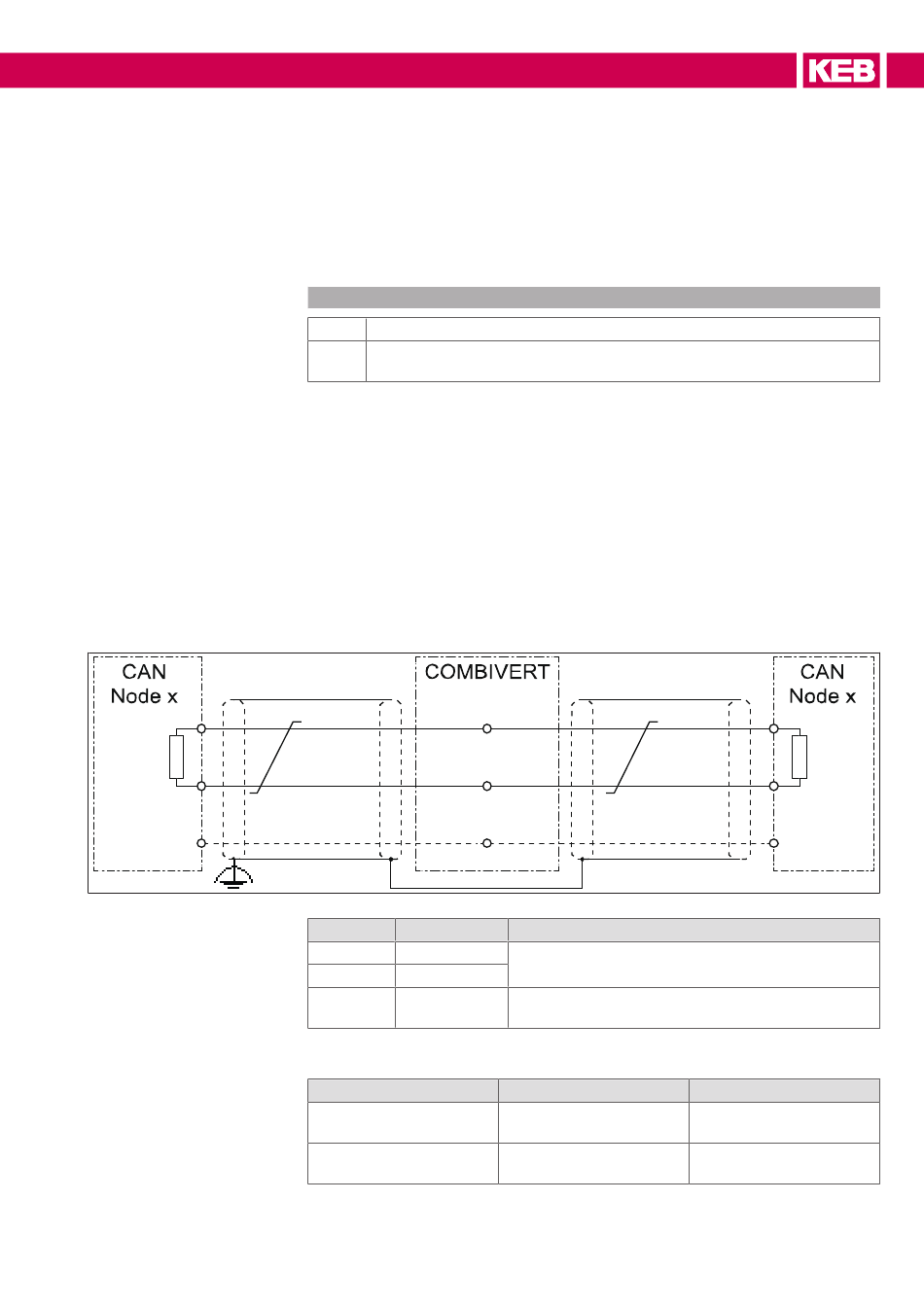

Abb. 3: Anschluss CAN-Bus
NET ST - LED im Modus CAN
Leuchtmuster NET ST LED (Rot/
Grün-Kombi)
ma_dr_f6-cu-a-inst-20118593_de
Standardmäßig ist bei der Steuerung eine CAN-Schnittstelle integriert. Weitere
Feldbusschnittstellen werden durch die 10te Stelle der Materialnummer identifi-
ziert.
10. Stelle Steuerkartenvariante
1 APPLIKATION | Multi-Encoder-Interface,
B APPLIKATION | Multi-Encoder-Interface,
dul, alternative Klemmleiste
Feldbustyp
Übertragungspegel
Übertragungsgeschwindigkeit
Potenzialtrennung
Busabschluss
X2A.23
CAN_L
X2A.24
CAN_H
X2A.25
CAN_GND
Klemme Bezeichnung Bemerkung
X2A.23 CAN Low
X2A.24 CAN High
X2A.25 CAN GND
Die NET ST - LED ist gemäß CiA 303-3 eine Kombination aus RUN und ERROR
LED.
Status
Pre-Op
Stop

Feldbusschnittstellen | 7

CAN®
CAN®

CAN

Gemäß DIN ISO 11898; ISO High
Speed
20, 25, 50, 100, 125, 250, 500, 1000
kbit/s; einstellbar über (fb66)
Funktionsisolierung zwischen CAN-
Klemmen und zum Steuerungspotenzial.
120 Ω extern zwischen (CAN High und
CAN Low) an beiden Enden der Buslei-
tung.
CAN_L
CAN_H
CAN_GND
Kein interner Busabschluss
CAN-Masse (kann abhängig vom Kundenteilnehmer
verdrahtet werden)
Leuchtmuster
g-0 (Raster 200 ms)
g-0-0-0-0-0 (Raster 200
ms)
, Realtime-Ethernetmodul
, Realtime-Ethernetmo-
120Ω
Beschreibung
Gerät im Status PRE-
OPERATIONAL
Gerät im Status STOP-
PED
27
