Für eine kabelgebundene Verbindung zwischen den Geräten: Leisten (EU-L-12 und EU-ML-12), Steuerungen und
Bedienteil, müssen Abschlusswiderstände (Jumper) am Anfang und am Ende der Übertragungsleitung eingesetzt werden.
Die Leisten haben einen eingebauten Abschlusswiderstand, der in die entsprechende Position gebracht werden muss:
- A, B - Abschlusswiderstand eingeschaltet (erster und letzter Regler)
- B, X - Neutralstellung (Werkseinstellung)
HINWEIS
Die Reihenfolge der Steuerleisten spielt bei einer terminierenden Verbindung keine Rolle.

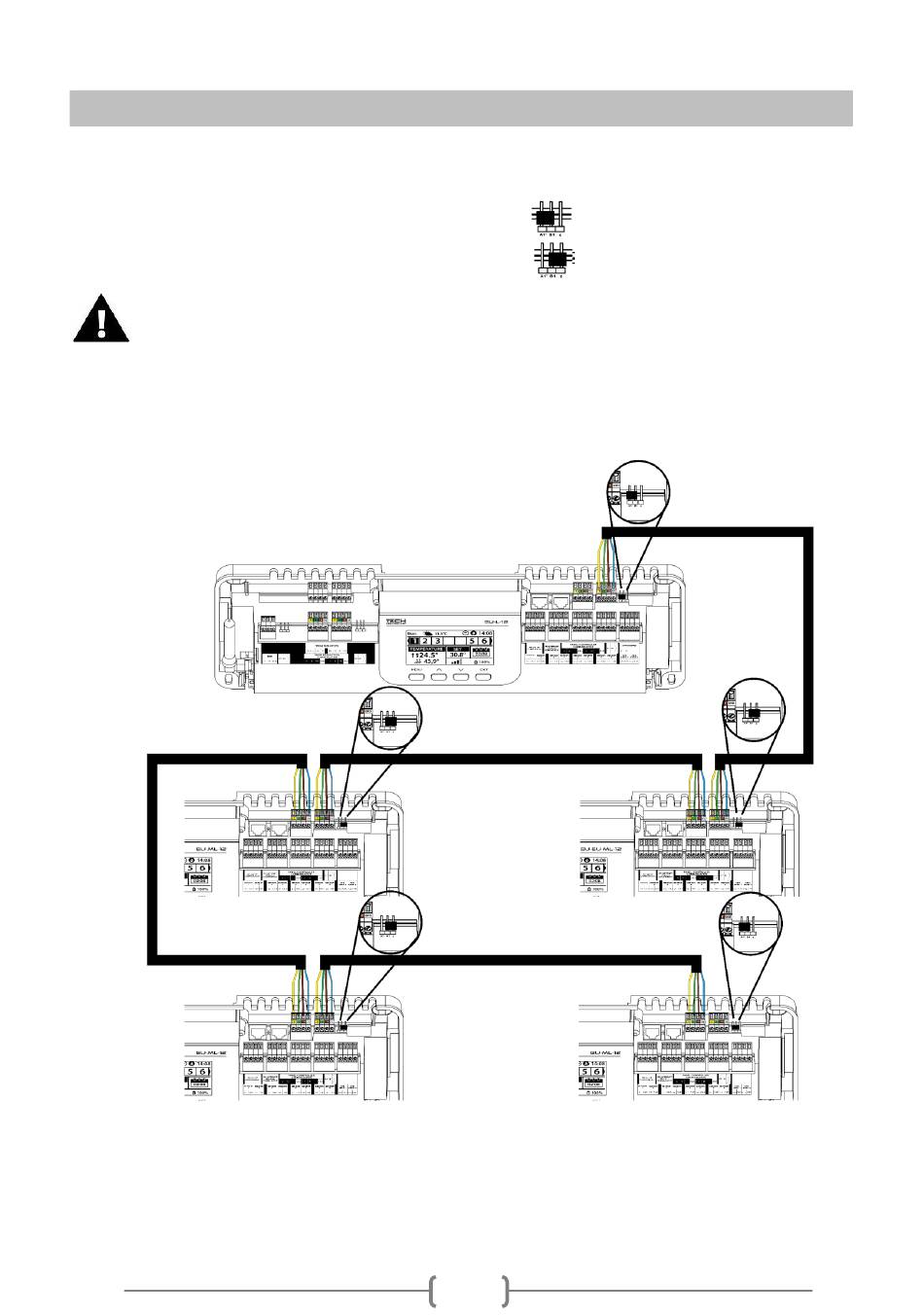

Verbindung zwischen Steuerleisten
