Montage
6.3 Durchführung
ACHTUNG
Schäden durch unsachgemäße Montage
durch Anschlüsse von Rohrleitungen oder durch Apparate der Anlage können zusätzliche Belastungen des Gerätes entstehen.
• Stellen Sie eine spannungsfreie Montage der Rohranschlüsse des Gerätes zur Anlage sicher.
• Sorgen Sie bei Bedarf für eine Abstützung der Rohrleitungen oder Apparate.
Hinweis!
Durch den Pumpenanlauf im Gerät entstehen Vibrationen. Diese übertragen laute Geräusche in den Rohrleitungen von
der Anlage.
– Schließen Sie die Rohrleitungen an den Anschlüssen des Gerätes flexibel an.
Bei Anlagensystemen mit einem Membran-Druckausdehnungsgefäß muss das Gerät in dessen Nähe montiert werden. Dadurch wird
sichergestellt, dass der erforderliche Fülldruck für die Nachspeisung von Wasser über den Drucksensor im Gerät erfasst wird. Der
Fülldruck ist abhängig vom Mindestbetriebsdruck des Anlagensystems. Für die Berechnung des Mindestbetriebsdrucks, siehe Kapitel 7.2
"Mindestbetriebsdruck P für Steuerung ermitteln" auf Seite 24.
0
Führen Sie für die Montage die folgenden Arbeiten durch:
1. Positionieren Sie das Gerät.
2. Stellen Sie die wasserseitigen Anschlüsse für das Gerät zur Anlage her.
– Verwenden Sie für die Leitungen die gleichen Dimensionen der Anschlüsse des Gerätes.
3. Stellen Sie bei Bedarf die Schnittstellen nach dem Klemmenplan her.
6.3.1

Wandmontage

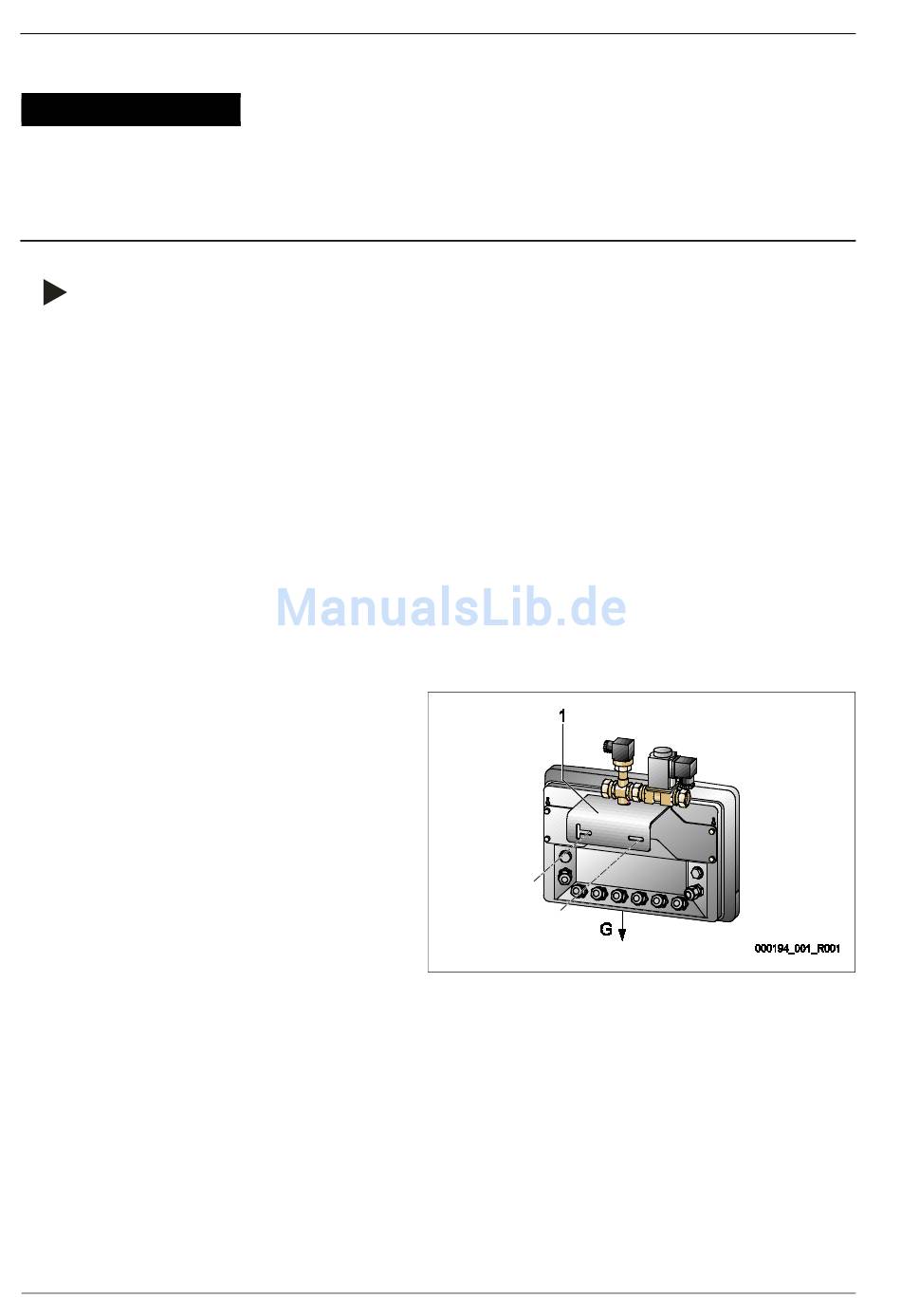

Das Gerät wird an der Wand montiert. Auf der Rückseite des
Gehäuses hat die Konsole (1) Bohrungen für die Wandmontage.
Befestigungsmittel sind entsprechend der Beschaffenheit der
Wand und des Gewichts (G) des Gerätes zu wählen.
Beachten Sie bei der Montage, dass:
• das Gerät nicht zu weit vom Membran-
Druckausdehnungsgefäß montiert ist. Dadurch wird
sichergestellt, dass der Fülldruck über den Drucksensor
„PIS" gemessen wird.
• die Bedienbarkeit der Armaturen gegeben ist.
• die Zuführungsmöglichkeiten der Anschlussleitungen
nicht beeinträchtigt sind.
