Montage
6.3
Durchführung
Achtung! – Schäden durch unsachgemäße Montage
•
Achten Sie auf zusätzliche Belastungen des Gerätes durch Anschlüsse von Rohrleitungen oder Apparate von der
Anlage.
–
Stellen Sie eine spannungsfreie Montage der Rohranschlüsse des Gerätes zur Anlage sicher.
Führen Sie für die Montage die folgenden Arbeiten durch:
•
Positionieren Sie das Gerät.
•
Komplettieren Sie das Grundgefäß und optional die Folgegefäße.
•
Stellen Sie die wasserseitigen Anschlüsse der Steuereinheit zur Anlage her.
•
Stellen Sie die Schnittstellen nach den Klemmenplan her.
•
Verbinden Sie optionale Folgegefäße wasserseitig untereinander und mit dem Grundgefäß.
Hinweis!
Beachten Sie bei der Montage die Bedienung der Armaturen und die Zuführungsmöglichkeiten der Anschlussleitungen.
6.3.1
Positionierung

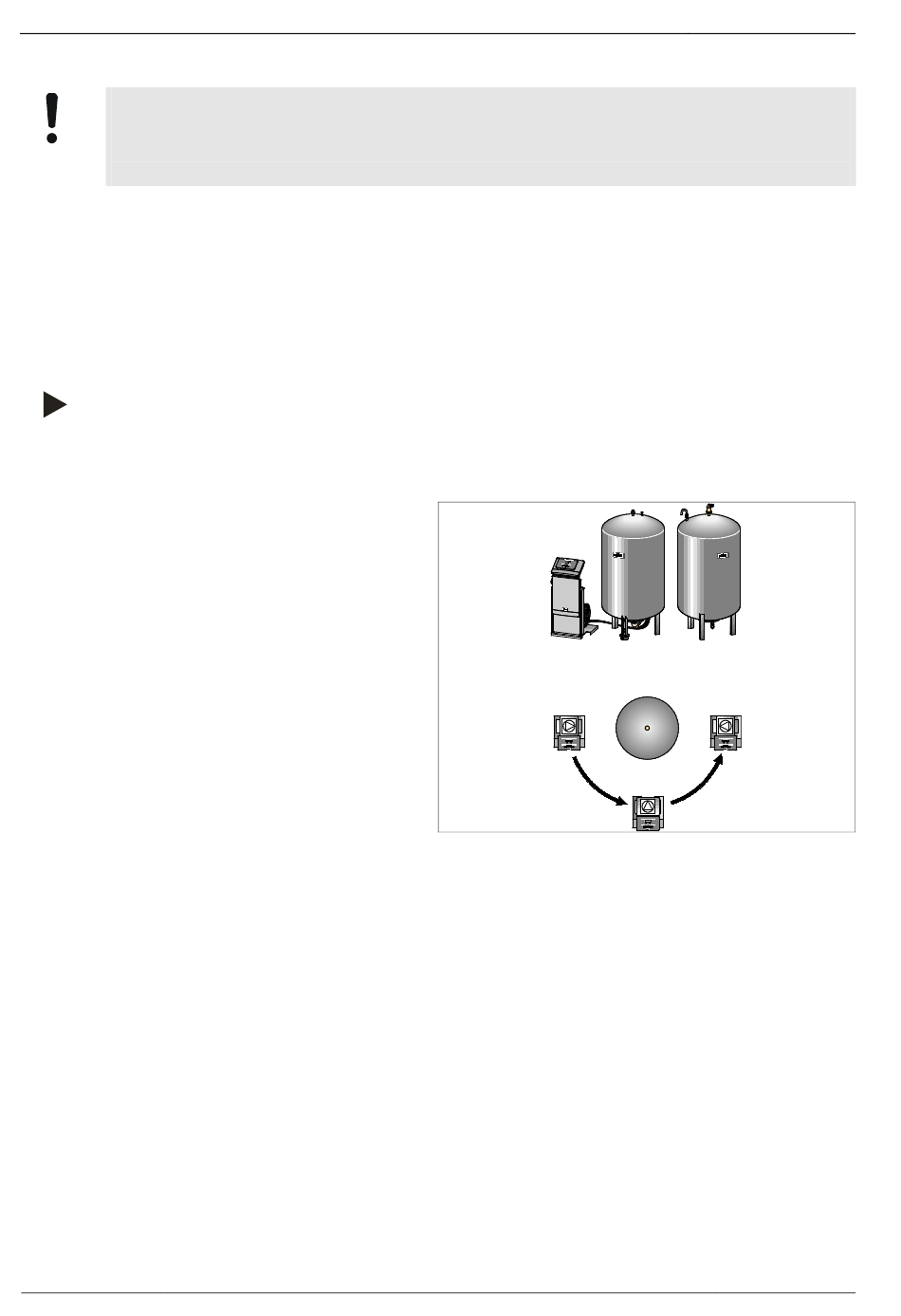

Legen Sie die Position des Gerätes fest.
•
Steuereinheit
•
Grundgefäß
•
Folgegefäß, Optional
Die Steuereinheit kann beidseitig neben oder vor dem
Grundgefäß aufgestellt werden. Der Abstand der Steuereinheit
zum Grundgefäß ergibt sich über die Länge des mitgelieferten
Anschlusssets.
20 — Deutsch
Reflexomat mit Touch-Steuerung — 01.06.2014
