5
Installation des Geräts
• Heften Sie die mitgelieferte Installationss-
chablone auf die Fläche, an der die Installation
ausgeführt werden soll.
• Bohren Sie mit einem 4-mm-Bohrer Löcher
in die mit A, B, C, und D an der Installationss-
chablone gekennzeichneten Stellen.
• Bohren Sie mit den angegebenen Abmessungen
ein Abzugsloch entsprechend der Installationss-
chablone.
Nehmen Sie das Gerät aus seiner Verpackung.
Installieren Sie die im Zubehör enthaltenen
Kunststoff-Kaminklappen wie unten gezeigt am
Luftauslasskamin des Geräts.

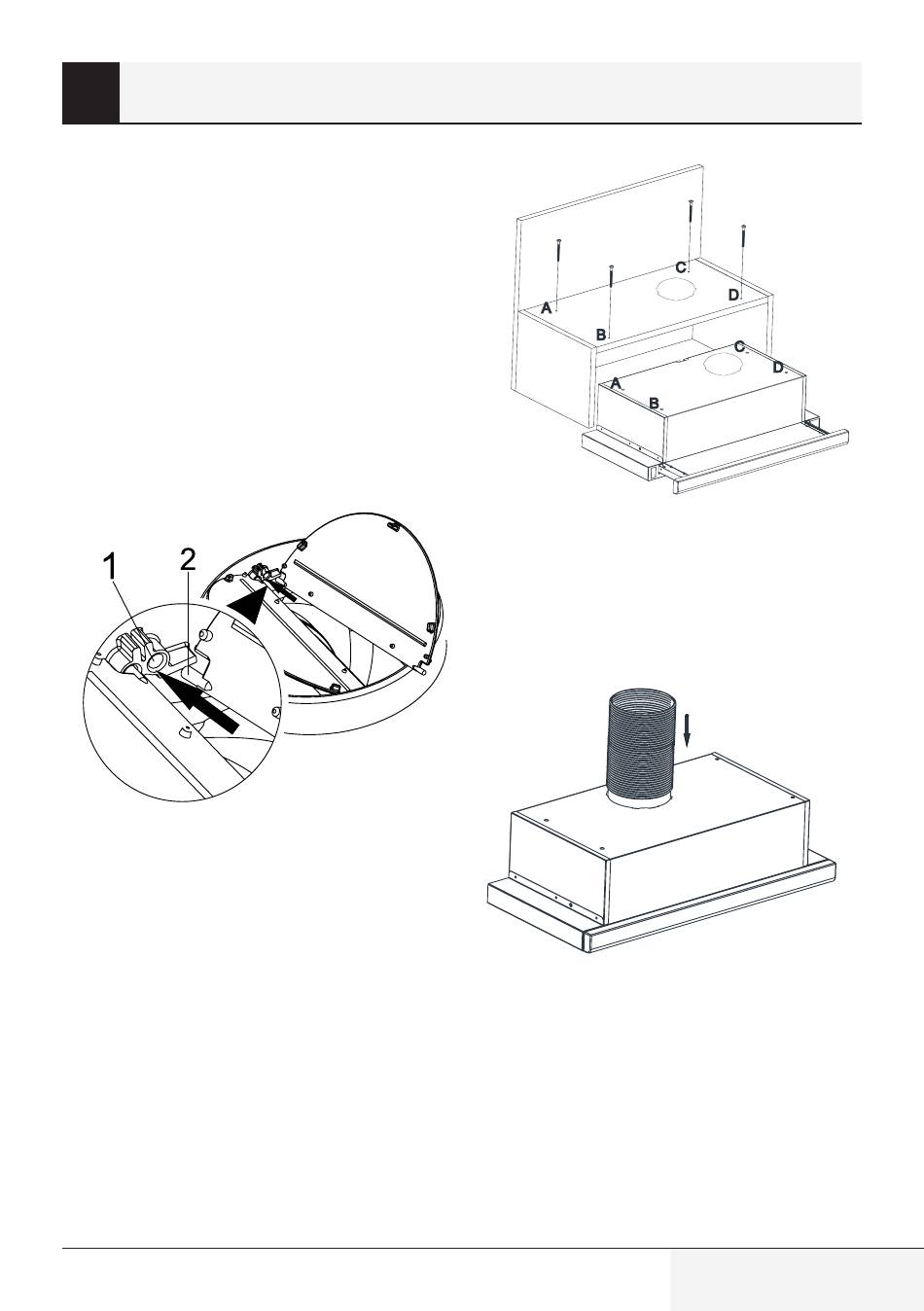

Abb. 1
1. Ventilnadelhalter
2. Ventilnadel
Setzen Sie die Kunststoffnadel am Ventil (Abb. 1,
Bereich 2) im Nadelhalter (Abb. 1, Bereich 1) am
Motorauslass ein. Strecken Sie dann das Ventil
leicht, um die andere Nadel am Ventil in den ande-
ren Nadelhalter einzusetzen.
Dunstabzugshaube / Bedienungsanleitung
Abb. 2
Befestigen Sie das Gerät mit den mitgelieferten
Schrauben (4 x 40) an den Löchern A, B, C, D am
Schrank. Wenn sich der Schiebersatz bewegt, soll-
te die Frontblende die Schranktür nicht verkratzen.
(Abb. 2)
Abb. 3
Befestigen Sie das flexible Aluminiumrohr am
Kunststoffabzug. Bringen Sie das andere Ende
des Rohrs an der Abzugsöffnung an der Wand an.
(Abb. 3)
133 / DE
