ABSCHNITT 3 Installation

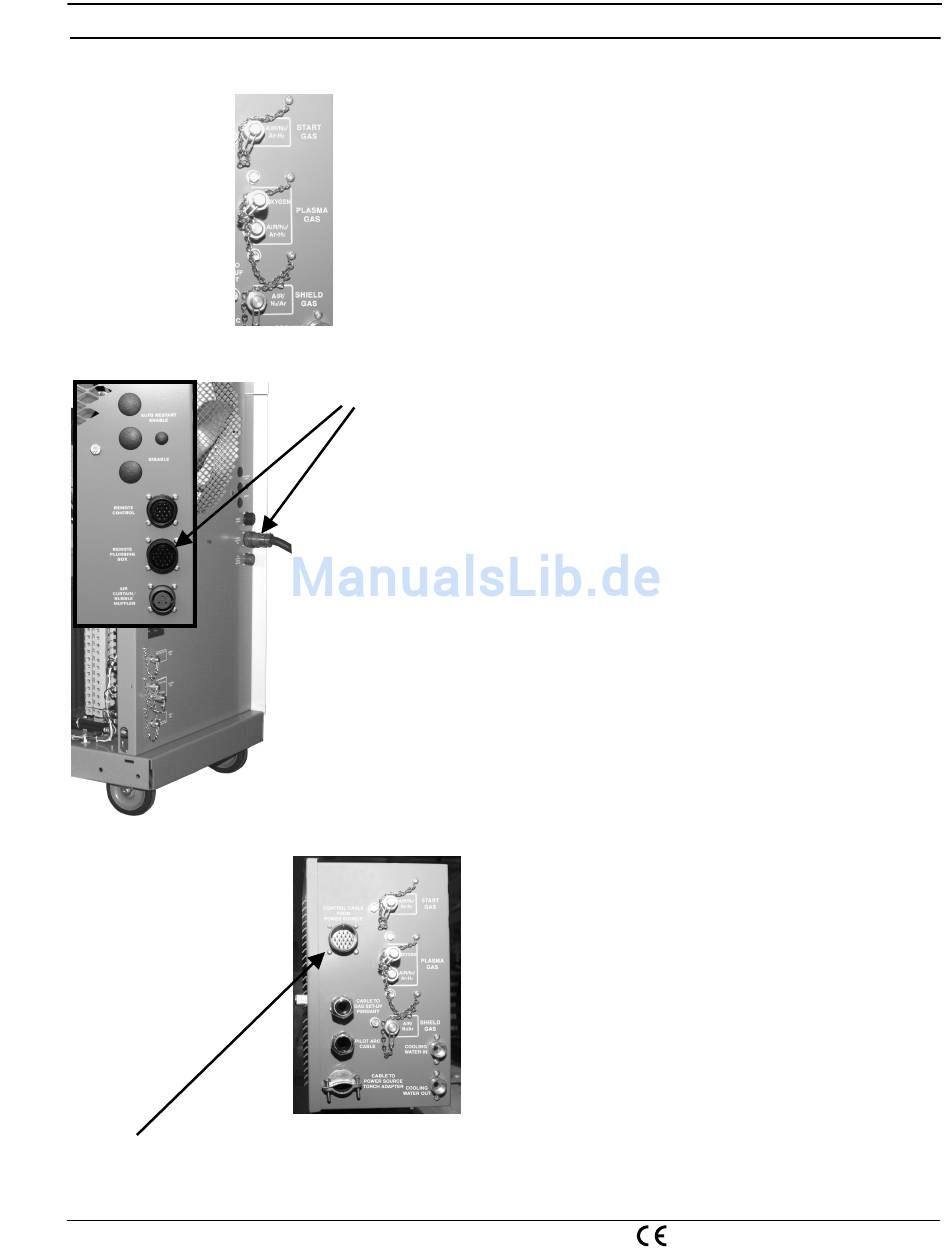

6. Die Startgas-, Schutzgas- und
Schneidgasschläuche von der Gasversorgung an
die entsprechend gekennzeichneten
Anschlusspunkte an der Rückseite des
Rohrleitungskastens anschließen. (Wird ein externer
Rohrleitungskasten verwendet, umgehen die Gase
das Steuerpult und werden direkt in den
Rohrleitungskasten geleitet.)
Hinweis: Die Gasversorgung (einschließlich Luft)
sollte vor Eintreten in den Rohrleitungskasten
gefiltert werden. Die empfohlene Filtergröße lautet 5
Mikron. Siehe Ersatzteile, Abschnitt 7, zwecks
Teilnummern.
Plasma-Steuerpult
an Rohrleitungs-
kasten
7. Das externe Rohrleitungskastenkabel an der
Rückseite des Steuerpults an der Steckerbuchse an
der Rückseite des externen Rohrleitungskastens
anschließen.
Rohrleitungskasten an
Plasma Steuerpult
3-23
ESP-200 Plasmarc Schneidsystem
