36/53
Montage, Demontage und elektrische Installation
10.8.3 Bediendisplay an 24-V-Spannungsversorgung anschließen

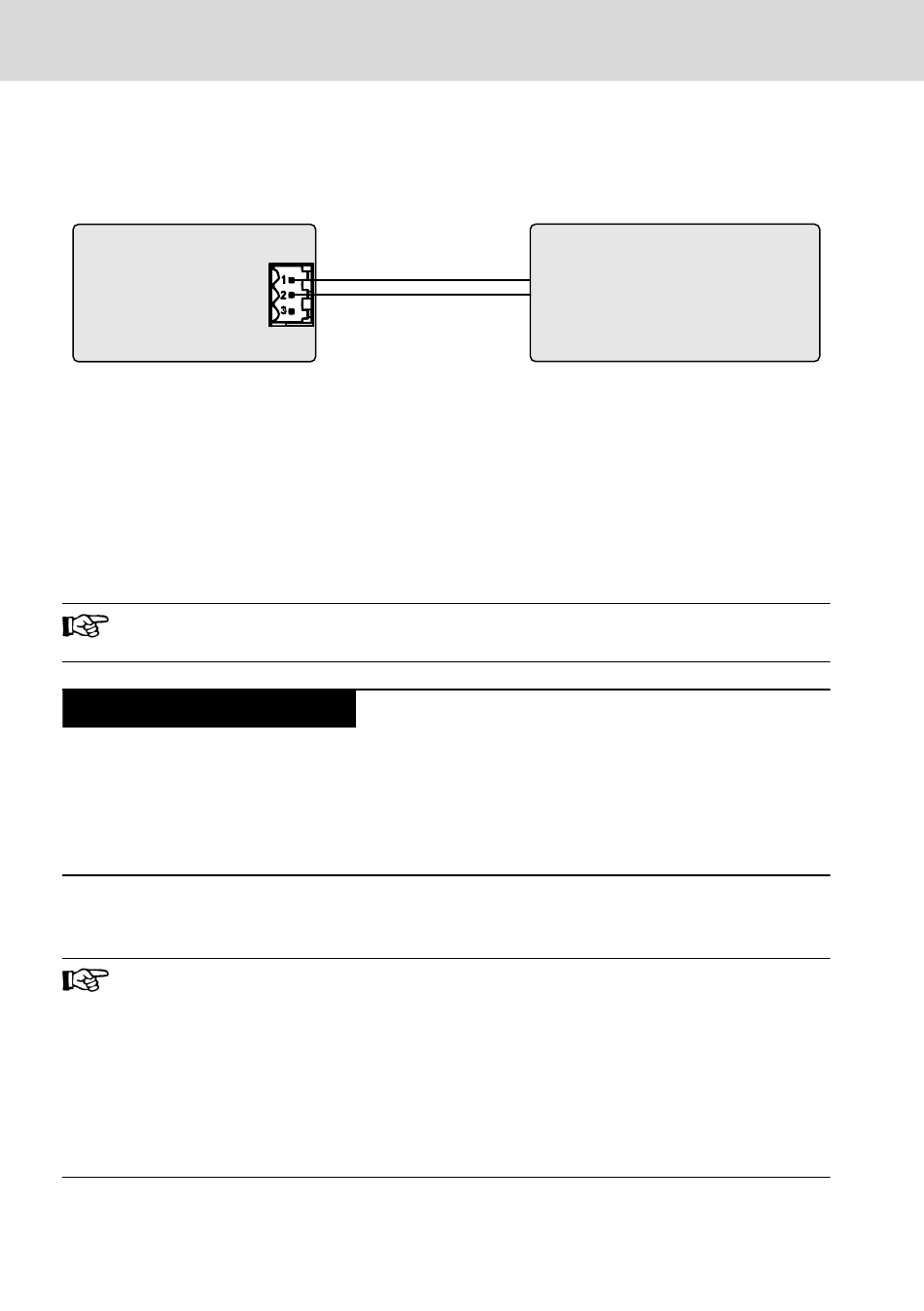

Anschlussschema
Bediendisplay
Abb. 10-25: Verkabelung Bediendisplay mit Schaltschrank-PC
Anschluss
1. Verbinden Sie die Schnittstelle "X1S1" für die 24-V-Spannungsversorgung
mit dem Industrienetzteil.
Verwenden Sie für die Spannungsversorgung ein 24-V-Industrienetzteil nach DIN
EN 60742, Klassifikation VDE 0551, zum Beispiel das VAP01.1H-W23-024-010-NN
mit der Materialnummer R911171065.
Verwenden Sie ausschließlich Kupferleitungen zum Verdrahten der
Anschlussklemmen.
HINWEIS
Für diesen Fall muss ein potentialfreies Netzteil verwendet werden.
USV
Beim direkten Anschluss des Bediendisplays an die 24-V-Versor-
gungsspannung ohne USV wird bei einem Spannungsausfall das Dis-
play sofort dunkel. Der Benutzer hat während des Herunterfahrens
des Schaltschrank-PC keine Möglichkeit mehr Aktionen über das Be-
diendisplay durchzuführen.
Wenn das Bediendisplay zusammen mit dem Schaltschrank-PC an
eine externe USV an den Anschluss "24 V Out" angeschlossen wird,
hat der Benutzer während des Herunterfahren bei Spannungsausfall
noch Zugriffsmöglichkeiten am Bediendisplay.
Bosch Rexroth AG R911336377_Ausgabe 04
24-V-Spannungs-
X1S1
versorgung
1
2
3
GND
Wenn der Abstand zwischen VDP und Schalt-
schrank-PC größer als 50 m ist, können Aus-
gleichsströme bei Verwendung eines potential-
gebundenen Netzteils fließen, weil Pin 2 intern
mit dem Gehäuse verbunden ist.
Rexroth IndraControl VDP 16.3, VDP
40.3, VDP 60.3 Bediendisplay
Potentialfreies
Industrienetzteil nach
DIN EN 60742,
Klassifikation VDE 0551
