18
de | Installation des Monitors
5.2.2
Wandmontage
Dieser Monitor kann mittels der quadratisch angeordneten Montagelöcher (Mittenentfernung:
75 mm) und einer festen oder neig- und schwenkbaren Wandhalterung an der Wand montiert
werden.

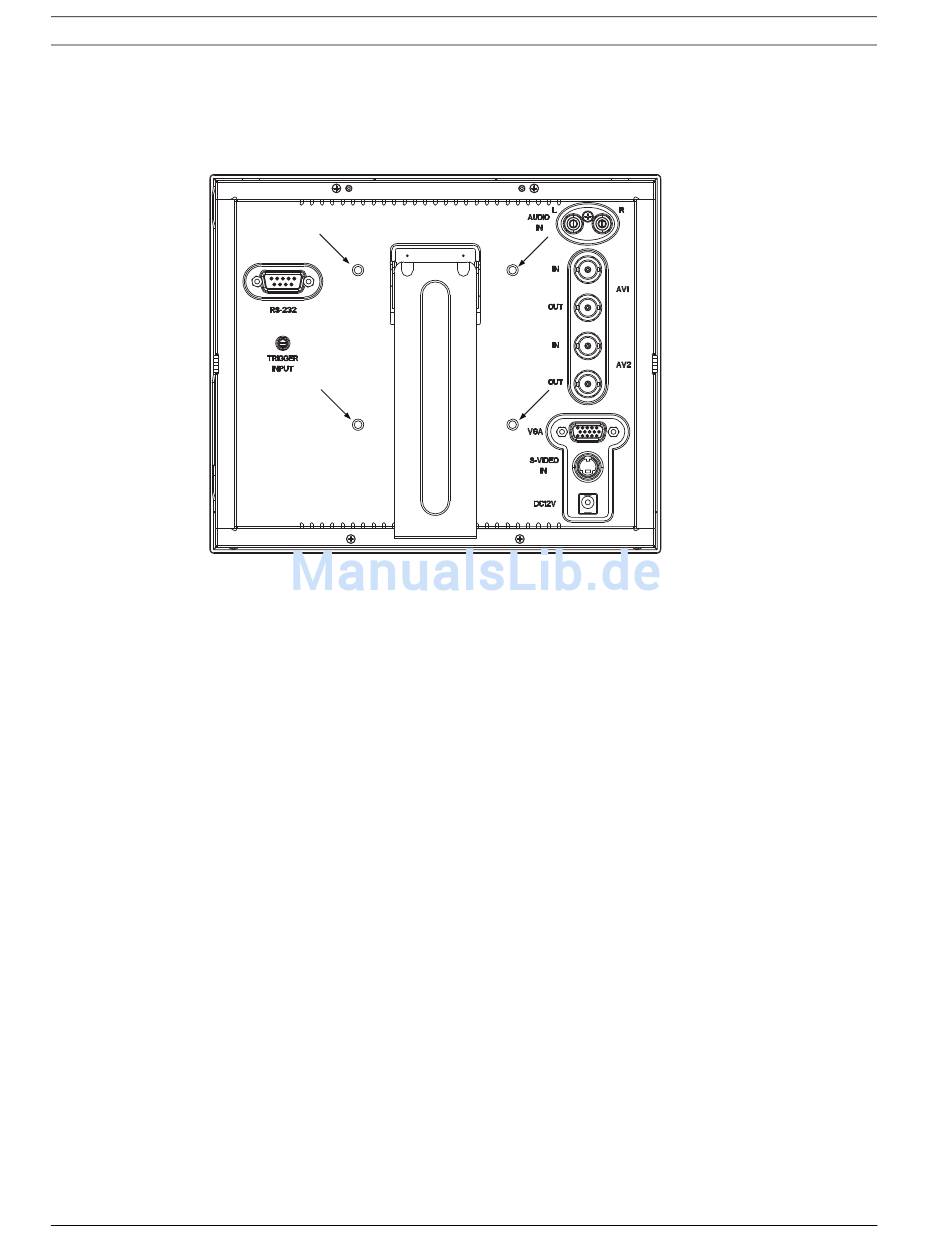

Bild 5.2 Lage der Montagelöcher
5.3
Anschluss des Composite Videosignals an den Monitor
An der hinteren seitlichen Abdeckung des Monitors befinden sich zwei (2) BNC-Anschlüsse für
Composite Videoeingänge und zwei (2) BNC-Anschlüsse für Composite Videoausgänge (siehe
Bild 3.2 und Bild 3.3).
Hinweis: Alle Videoeingänge sind passiv durchgeschleift. Im Einzelanschlussmodus wird die
Impedanz durch das Eingangssignal am Eingangsanschluss automatisch auf 75 Ω eingestellt
(siehe Bild 5.5). Falls ein Kabel auch an dem Ausgangsanschluss angeschlossen ist, kann das
Videosignal an einen anderen, über die Funktion Passive Loop-Through angeschlossenen
Monitor weitergeleitet werden. Auf diese Weise können bis zu drei (3) Monitore
angeschlossen werden (siehe Bild 5.6).
Hinweis: Zur Auswahl von AV1 bzw. AV2 drücken Sie die Taste „Input" (siehe Bild 3.1, Nr. 2)
an der Frontseite des Monitors.
F.01U.134.499 | 1.0 | 2009.07
Benutzerhandbuch
Kleine LCD/LED-Monitore
Bosch Security Systems, Inc.
