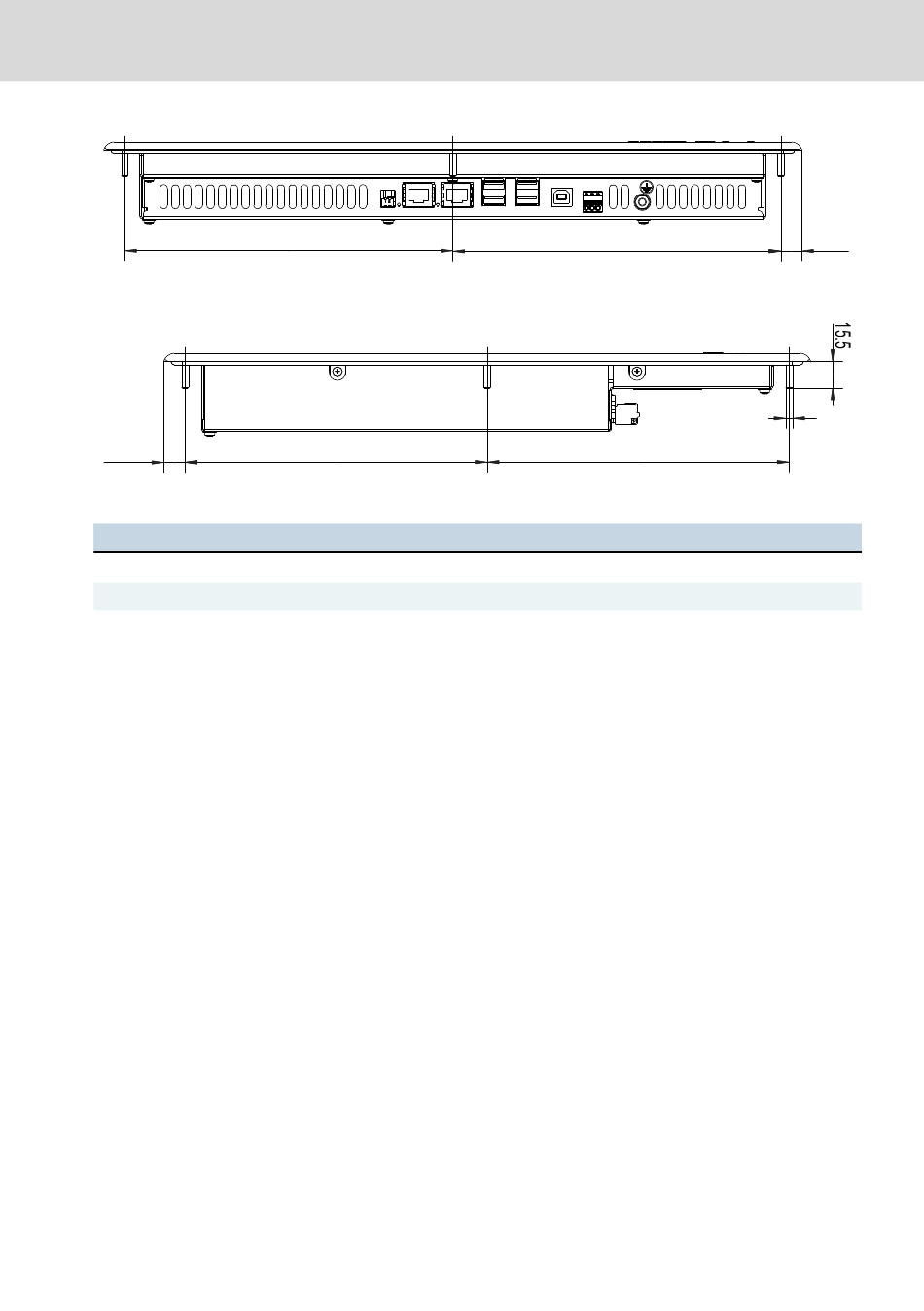

Abb. 10-11: VDP 40.3AL: Ansicht von oben
12.5
Abb. 10-12: VDP 40.3AL: Ansicht von links
Breite
Höhe
Einbautiefe
Tab. 10-2: Abmessungen der VDP 40.3-Geräte

10.2.3 IndraControl VDP 60.3

Standardausführung VDP 60.3
Unabhängig davon, ob die VDP 60.3-Geräte mit Tasten (M-Keys) oder einem
Touchscreen ausgestattet sind, ist die Frontplatte 483 mm breit und 400 mm
hoch. Alle Angaben sind in Millimeter.
Montage, Demontage und elektrische Installation
196
177.5
VDP 40.3DE + BI + DF +DG
407 mm
370 mm
41 mm
196
177.5
VDP 40.3AL
417 mm
380 mm
R911336377_Ausgabe 04 Bosch Rexroth AG
23/53
12.5
M 4
