10.6 Einbaumaße VDP 60.3
5
1
Bohrloch für die Montagebolzen, Bohrungsdurchmesser 5 mm
①
② Montageausschnitt

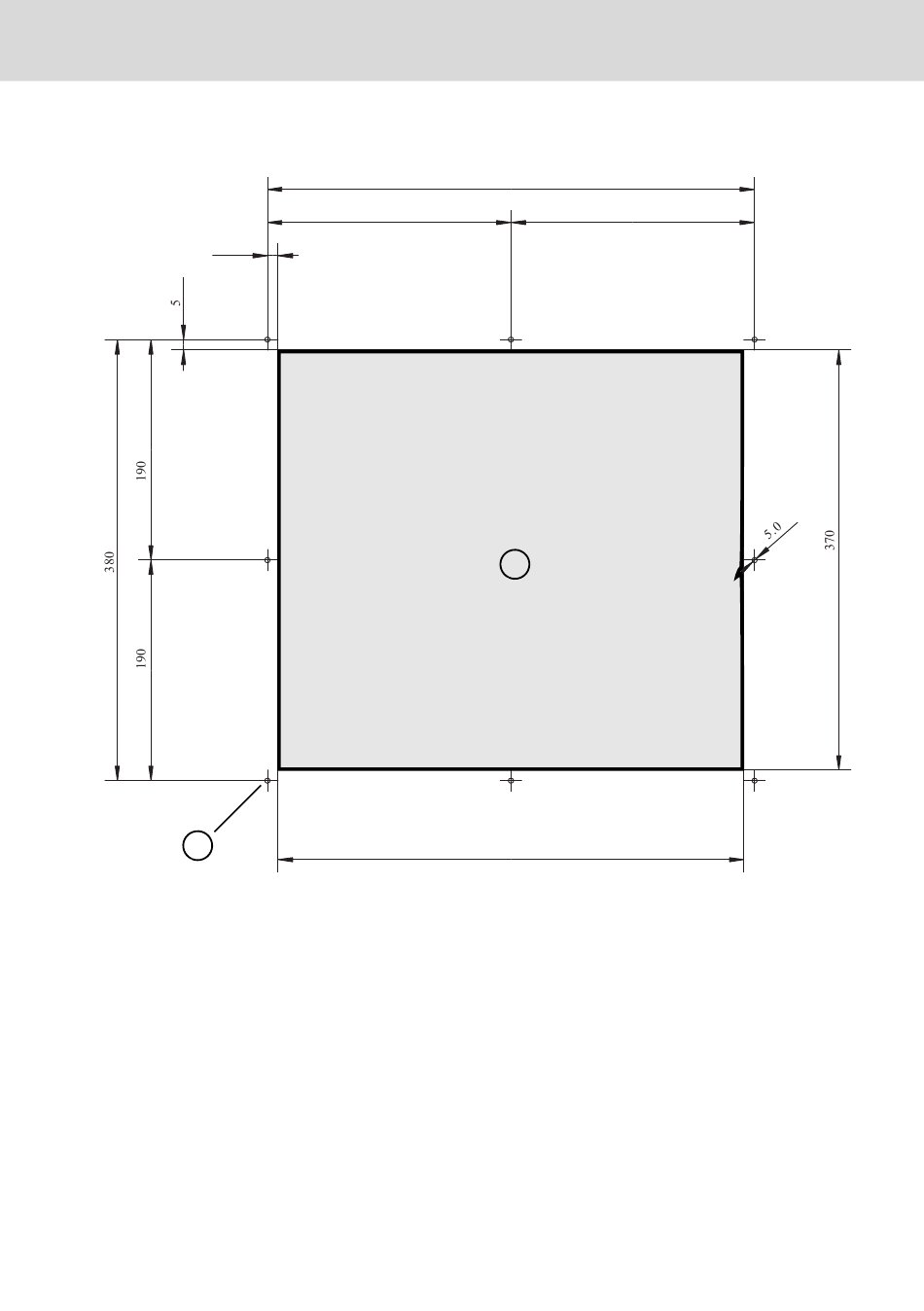

Abb. 10-19: Einbaumaße der VDP 60.3-Geräte in Millimeter

10.7 Demontage

1. Schalten Sie das Bediendisplay spannungsfrei.
2. Entfernen Sie alle angeschlossenen Leitungen.
3. Entfernen Sie alle Muttern von den Montagebolzen.
4. Drücken Sie vorsichtig das Bediendisplay von hinten aus dem Montageaus-
schnitt heraus.
Montage, Demontage und elektrische Installation
463
231.5
2
453
