22/53 Rexroth IndraControl VDP 16.3, VDP
40.3, VDP 60.3 Bediendisplay
Montage, Demontage und elektrische Installation

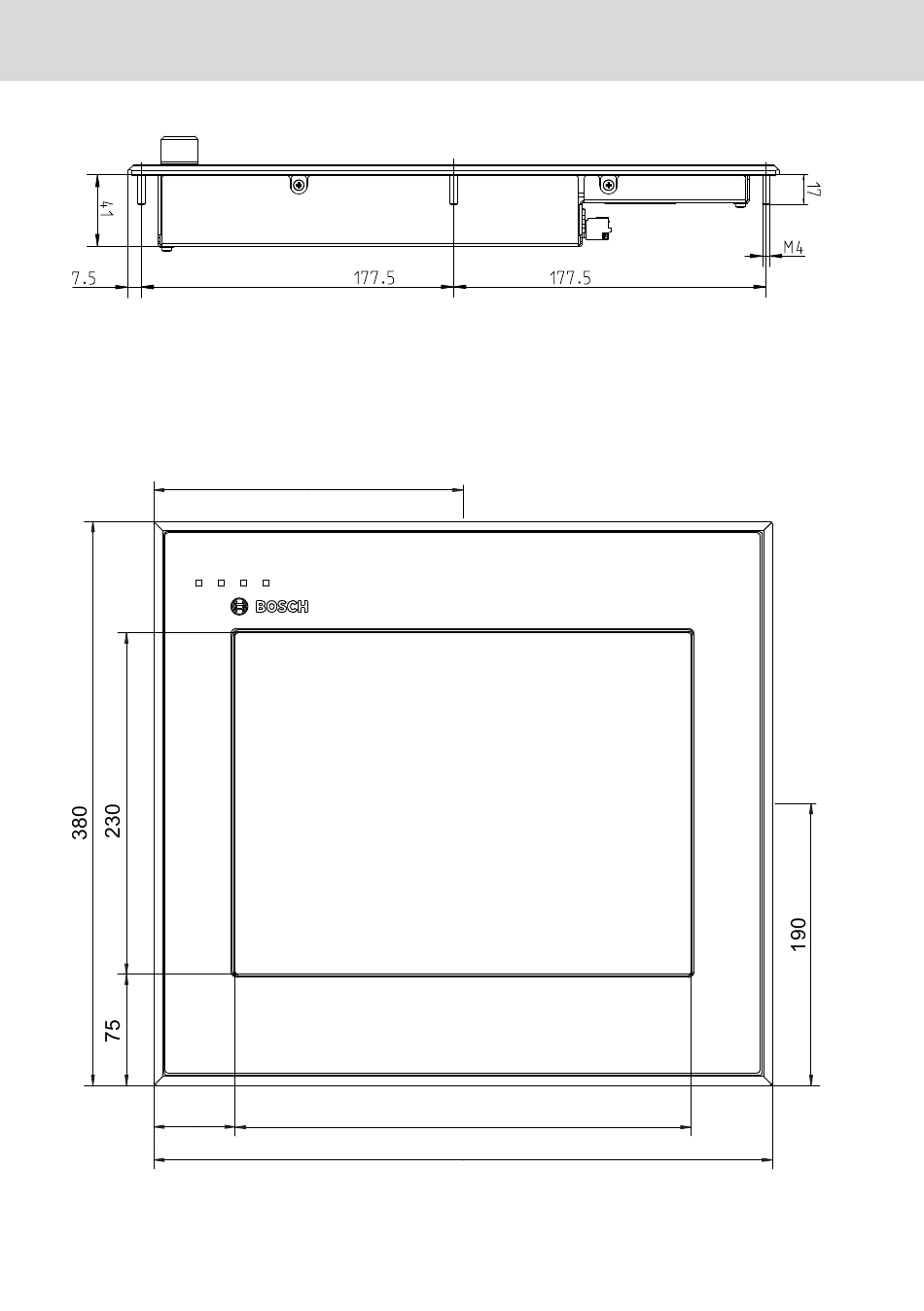

Abb. 10-9: VDP 40.3BI und VDP 40.3DE: Ansicht von links
Kundenspezifische Ausführung VDP 40.3AL
Die Frontplatte des VDP 40.3AL ist 417 mm breit und 380 mm hoch und besitzt
keinen USB-Anschluss.
208.5
55
307
417
Abb. 10-10: Abmessungen: Frontplatte der VDP 40.3AL -Geräte
