Rexroth IndraControl VDP 16.3, VDP
40.3, VDP 60.3 Bediendisplay
9.3 DC-24-V-Spannungsversorgung

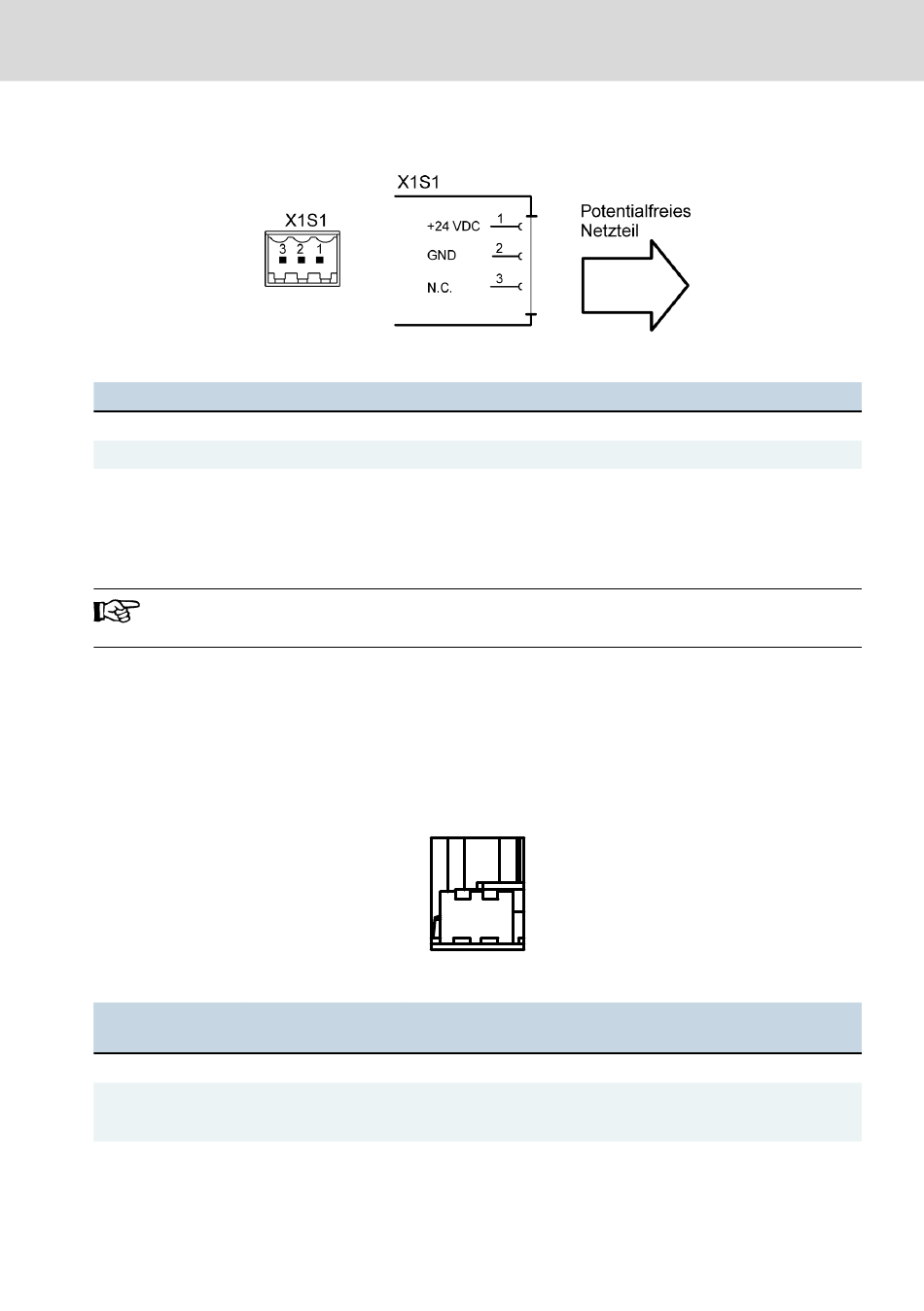

Abb. 9-2: Schnittstelle zur 24-V-Spannungsversorgung
Pin
1
2
3
Verwenden Sie für die Spannungsversorgung ein 24-V-Industrienetzteil nach DIN
EN 60742, Klassifikation VDE 0551, zum Beispiel das VAP01.1H-W23-024-010-NN
mit der Materialnummer R911171065.
Verwenden Sie ausschließlich Kupferleitungen zum Verdrahten der
Anschlussklemmen.
9.4 S1 DIP-Schalter
9.4.1 Übersicht
Abb. 9-3: S1 DIP-Schalter am Anschlussfeld des Bediendisplay
Bezeichnung am
Schaltertyp
Gehäuse
S1/1
DIP-Schalter
S1/2
DIP-Schalter
Tab. 9-2: DIP-Schalter am VDP
Funktion
+24-V-Versorgungsspannung
0-V-Versorgungsspannung
n. c.
S1
1 2
Funktion
Ohne Funktion
OFF: Kabellänge zum Schaltschrank-PC ≤ 30 m
ON: Kabellänge zum Schaltschrank-PC > 30 m
R911336377_Ausgabe 04 Bosch Rexroth AG
15/53
