34
de | Installation des Monitors
200 mm

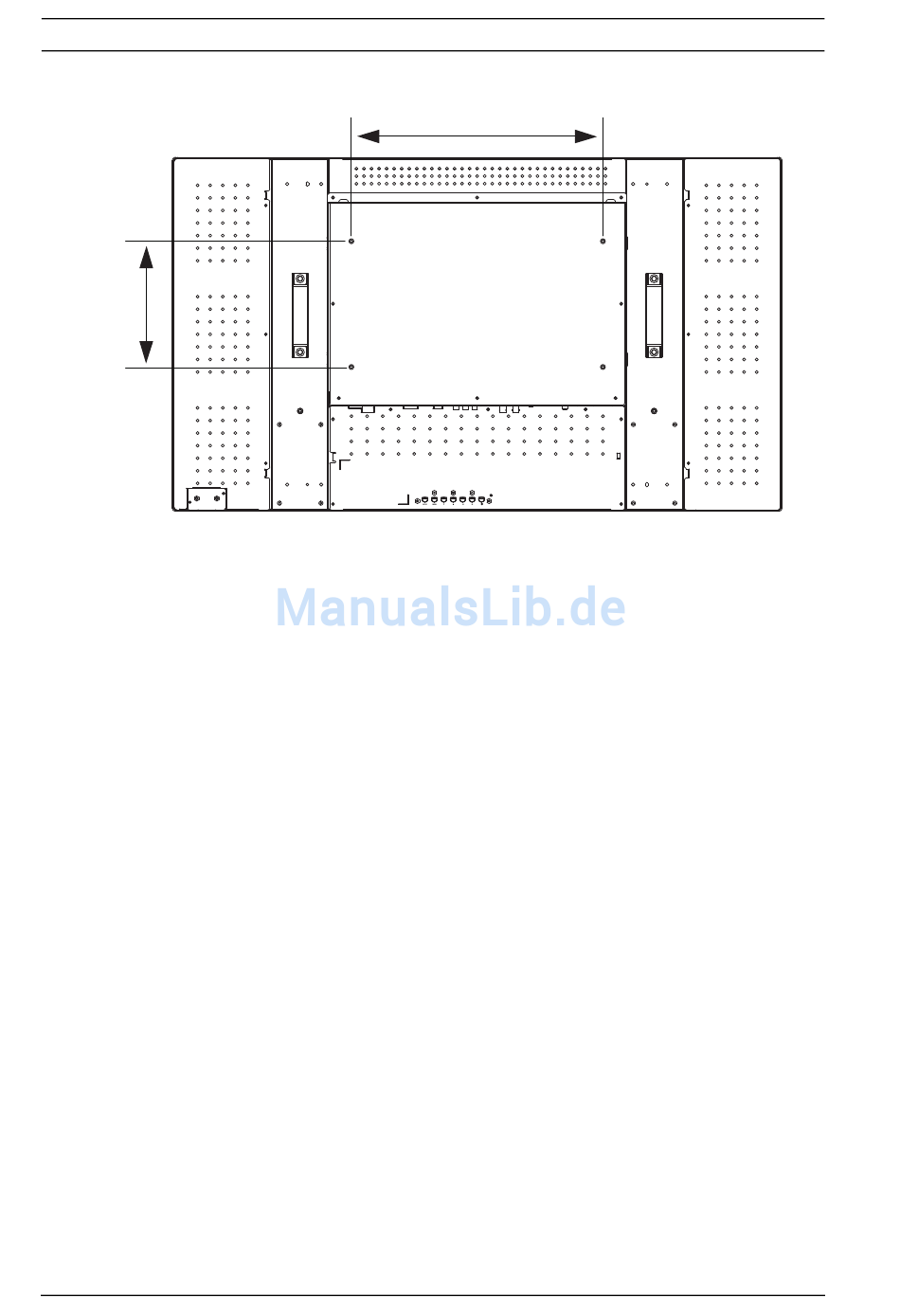

Bild 5.4 UML -422-90 Montageschablone
5.3
Anschluss des Composite Videosignals an
den Monitor
An der hinteren seitlichen Abdeckung des Monitors befinden
sich zwei (2) BNC-Anschlüsse für Composite Videoeingänge
und zwei (2) BNC-Anschlüsse für Composite Videoausgänge
(siehe Bild 3.2 und Bild 3.5).
Hinweis: Alle Videoeingänge sind passiv durchgeschleift. Im
Einzelanschlussmodus wird die Impedanz durch das
Eingangssignal am Eingangsanschluss automatisch auf 75 Ω
eingestellt (siehe Bild 5.10). Falls ein Kabel auch an dem
Ausgangsanschluss angeschlossen ist, kann das Videosignal an
einen anderen, über die Funktion Passive Loop-Through
angeschlossenen Monitor weitergeleitet werden. Auf diese
Weise können bis zu drei (3) Monitore angeschlossen werden
(siehe Bild 5.11).
Hinweis: Zur Auswahl von AV1 bzw. AV2 drücken Sie die
Eingabetaste bzw. die Taste „Input" an der Frontseite des
Monitors.
F.01U.134.499 | 1.0 | 2010.10
400 mm
Benutzerhandbuch
Hochleistungs-LCD-Monitore
Bosch Security Systems, Inc.
