Rexroth IndraControl VDP 16.3, VDP
40.3, VDP 60.3 Bediendisplay
10.8.4 Gesamtanschlussschema
USB-Anschuss
Typ B
+
230 V~
24 V
-
Ext. Netzteil
24 V
Out
230 V
24V

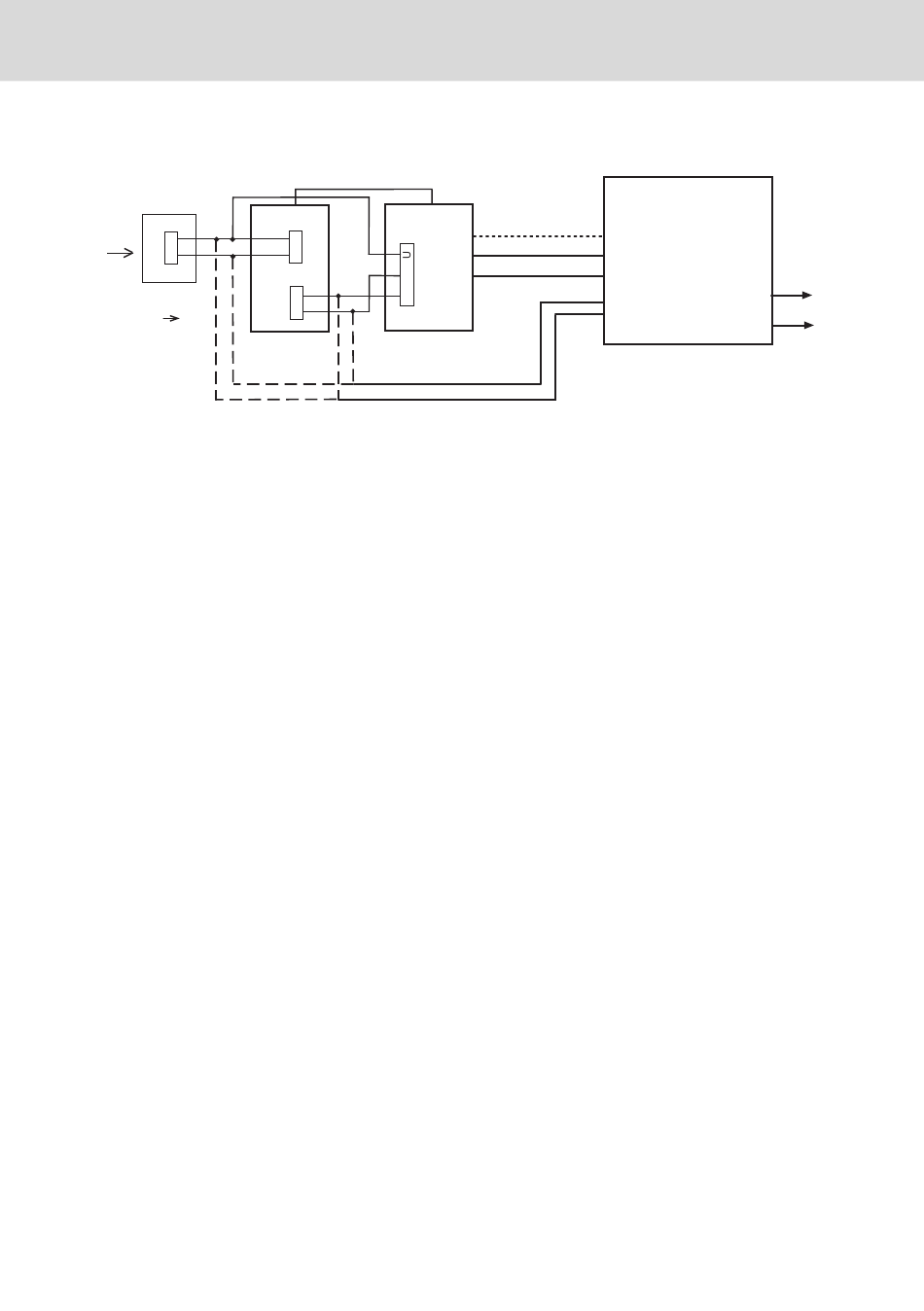

Abb. 10-26: Gesamtanschlussschema mit Netzteil, USV, Schaltschrank-PC und Bediendisplay
11 Inbetriebnahme
Das Produkt ist direkt funktionsfähig, eine Konfiguration ist nicht erforderlich.
USB-Kabel
USB-Anschuss
Typ A
XUSB1..6
+
24 V
-
3
In
XVID
-
2
XSER
+
+
1
-
X10
USV
Schaltschrank-PC
bei USB2.0, max. 5 m
XUSBIN, Typ B
XVID
XSER
X1S1/2 (GND)
X1S1/1 (24VDC)
Bediendisplay
R911336377_Ausgabe 04 Bosch Rexroth AG
37/53
Inbetriebnahme
XUSB1...4
Front
USB-Anschluss
(optional)
