Rexroth IndraControl VDP 16.3, VDP 19/53
40.3, VDP 60.3 Bediendisplay
Montage, Demontage und elektrische Installation

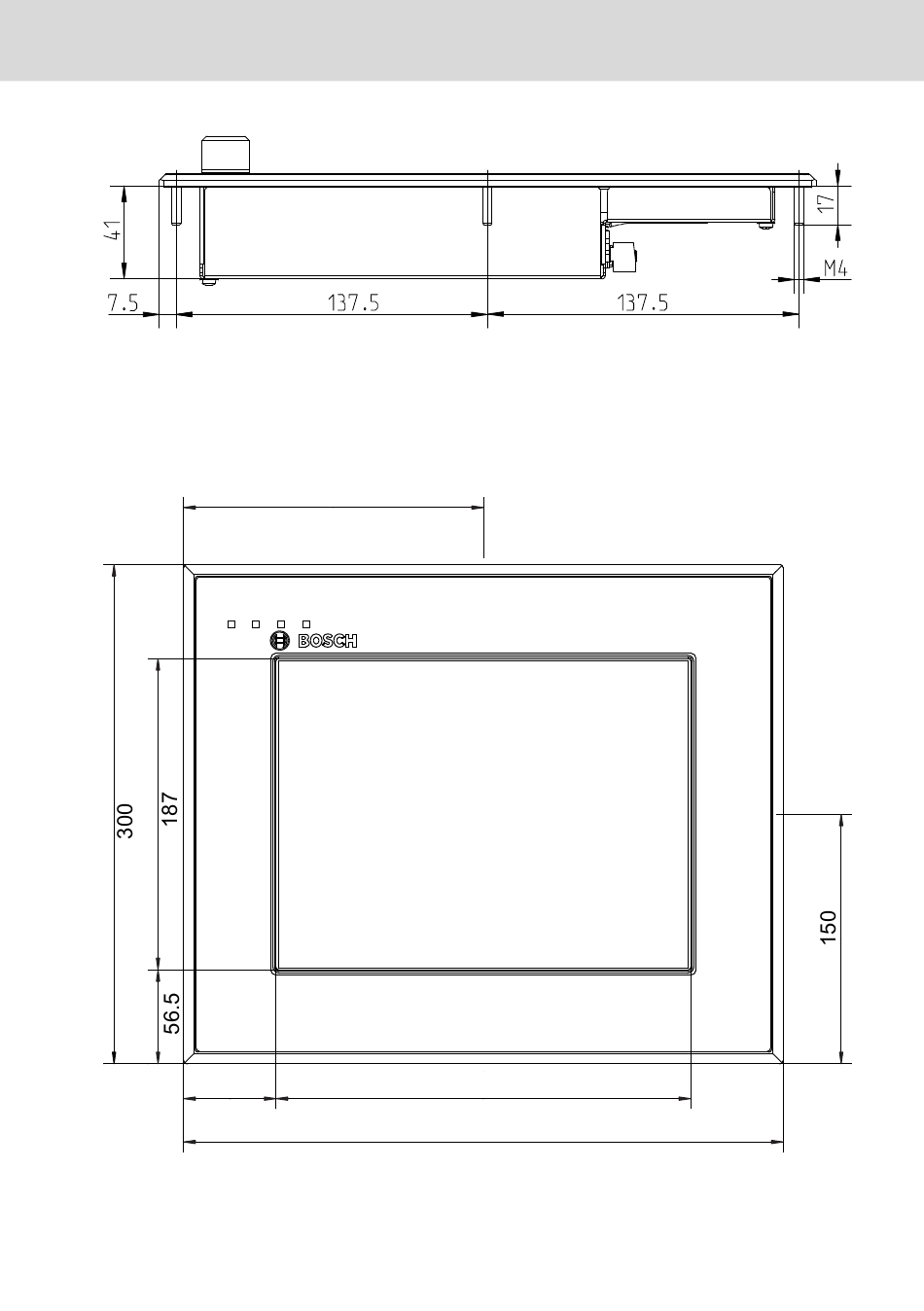

Abb. 10-3: VDP 16.3BK: Ansicht von links
Kundenspezifische Ausführung VDP 16.3AK
Die Frontplatte des VDP 16.3AK ist 360 mm breit und 300 mm hoch und besitzt
keinen USB-Anschluss.
180
55.5
249
360
Abb. 10-4: Abmessungen: Frontplatte des VDP 16.3AK
R911336377_Ausgabe 04 Bosch Rexroth AG
