5. MONTAGE, INSTALLATION UND INBETRIEBNAHME
Beispiel 2: Mehrere Teilnehmer in einem Subnetz
DE
IP-Adresse:
Subnetzmaske:
IP-Adresse:
Subnetzmaske:

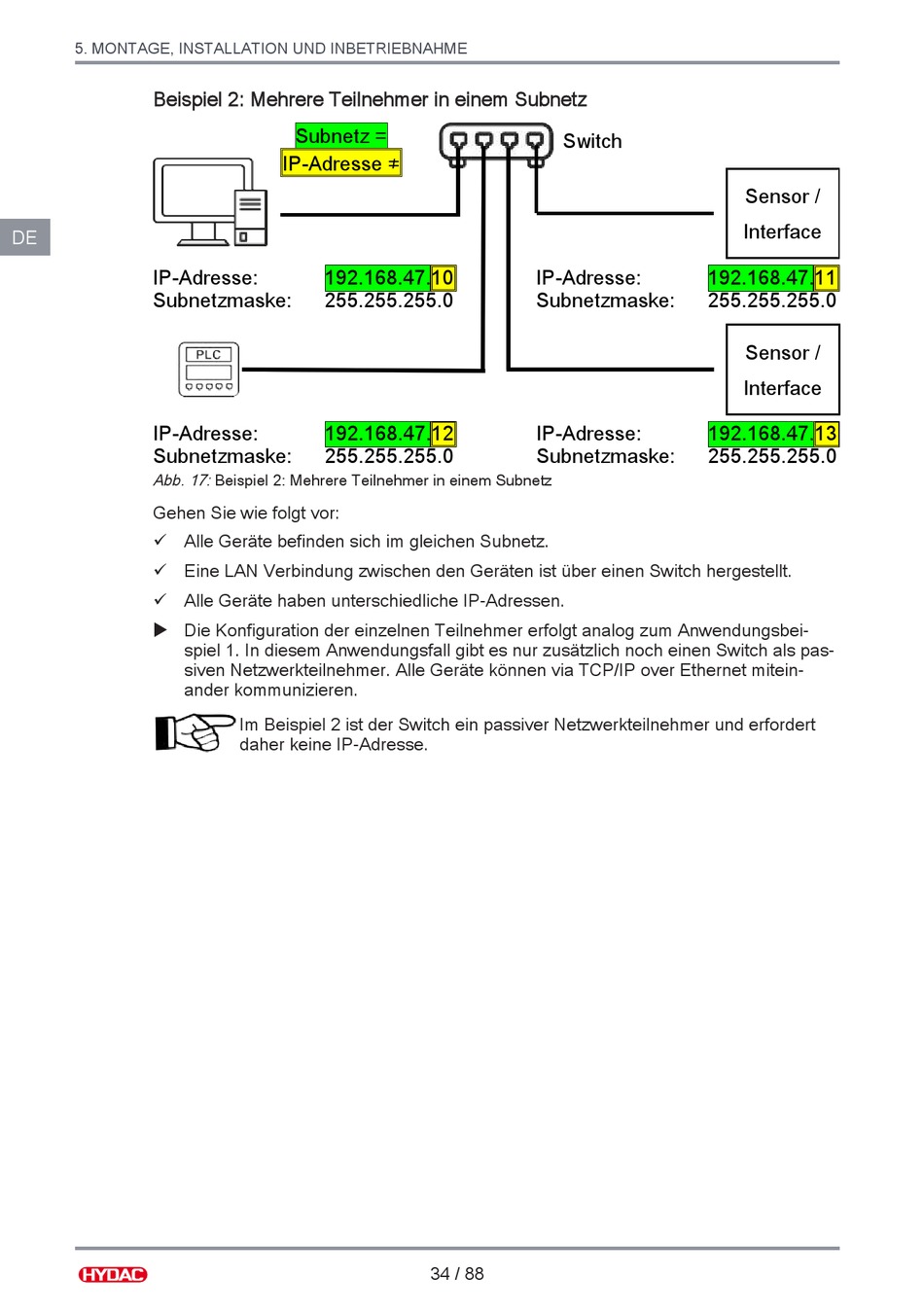

Abb. 17: Beispiel 2: Mehrere Teilnehmer in einem Subnetz
Gehen Sie wie folgt vor:
ü Alle Geräte befinden sich im gleichen Subnetz.
ü Eine LAN Verbindung zwischen den Geräten ist über einen Switch hergestellt.
ü Alle Geräte haben unterschiedliche IP-Adressen.
u Die Konfiguration der einzelnen Teilnehmer erfolgt analog zum Anwendungsbei-
spiel 1. In diesem Anwendungsfall gibt es nur zusätzlich noch einen Switch als pas-
siven Netzwerkteilnehmer. Alle Geräte können via TCP/IP over Ethernet mitein-
ander kommunizieren.
Subnetz =
IP-Adresse ≠
192.168.47.10
255.255.255.0
192.168.47.12
255.255.255.0
Im Beispiel 2 ist der Switch ein passiver Netzwerkteilnehmer und erfordert
daher keine IP-Adresse.
Switch
IP-Adresse:
Subnetzmaske:
IP-Adresse:
Subnetzmaske:
34 / 88
Sensor /
Interface
192.168.47.11
255.255.255.0
Sensor /
Interface
192.168.47.13
255.255.255.0
