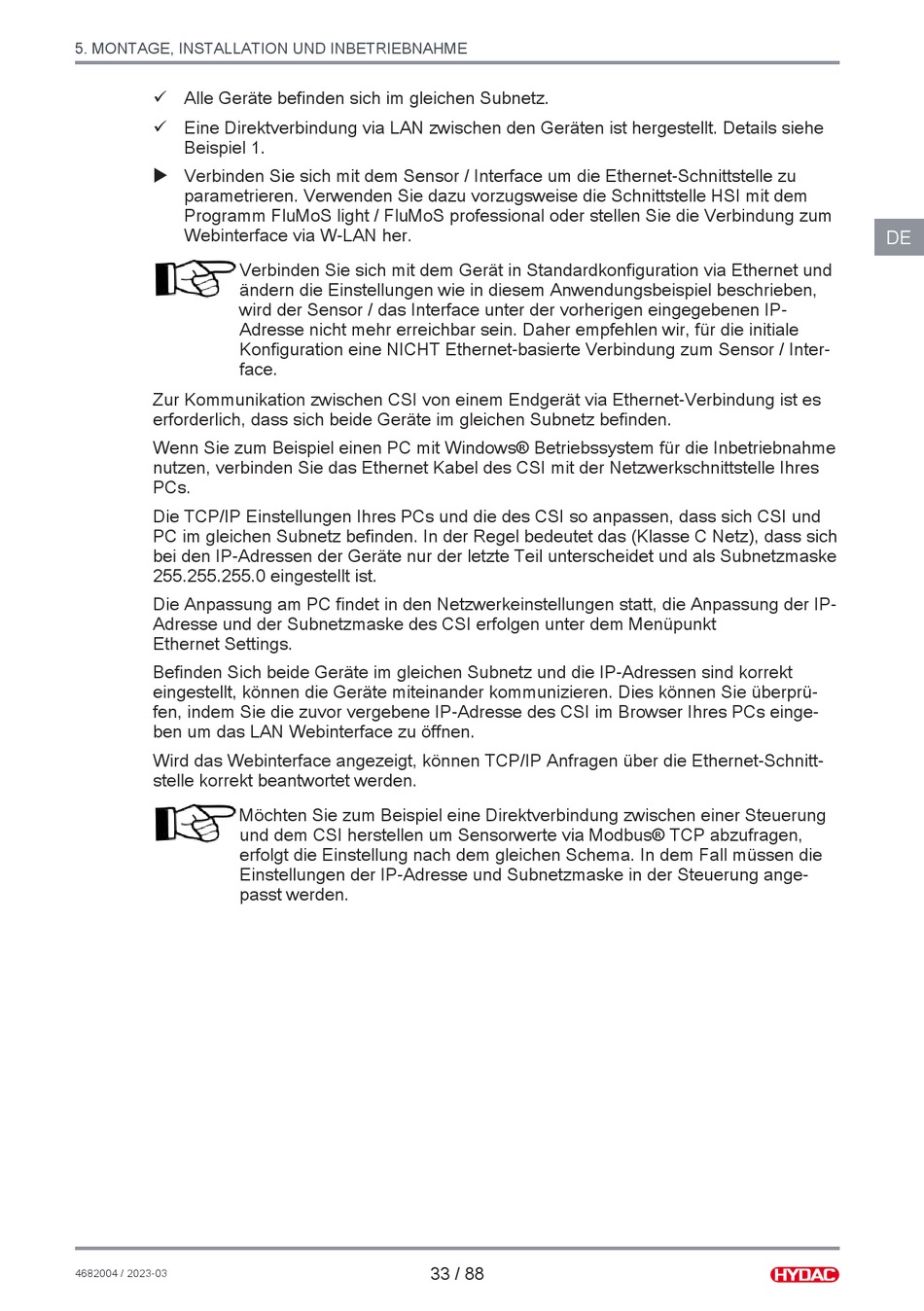

5. MONTAGE, INSTALLATION UND INBETRIEBNAHME
ü Alle Geräte befinden sich im gleichen Subnetz.
ü Eine Direktverbindung via LAN zwischen den Geräten ist hergestellt. Details siehe
Beispiel 1.
u Verbinden Sie sich mit dem Sensor / Interface um die Ethernet-Schnittstelle zu
parametrieren. Verwenden Sie dazu vorzugsweise die Schnittstelle HSI mit dem
Programm FluMoS light / FluMoS professional oder stellen Sie die Verbindung zum
Webinterface via W-LAN her.
Verbinden Sie sich mit dem Gerät in Standardkonfiguration via Ethernet und
ändern die Einstellungen wie in diesem Anwendungsbeispiel beschrieben,
wird der Sensor / das Interface unter der vorherigen eingegebenen IP-
Adresse nicht mehr erreichbar sein. Daher empfehlen wir, für die initiale
Konfiguration eine NICHT Ethernet-basierte Verbindung zum Sensor / Inter-
face.
Zur Kommunikation zwischen CSI von einem Endgerät via Ethernet-Verbindung ist es
erforderlich, dass sich beide Geräte im gleichen Subnetz befinden.
Wenn Sie zum Beispiel einen PC mit Windows® Betriebssystem für die Inbetriebnahme
nutzen, verbinden Sie das Ethernet Kabel des CSI mit der Netzwerkschnittstelle Ihres
PCs.
Die TCP/IP Einstellungen Ihres PCs und die des CSI so anpassen, dass sich CSI und
PC im gleichen Subnetz befinden. In der Regel bedeutet das (Klasse C Netz), dass sich
bei den IP-Adressen der Geräte nur der letzte Teil unterscheidet und als Subnetzmaske
255.255.255.0 eingestellt ist.
Die Anpassung am PC findet in den Netzwerkeinstellungen statt, die Anpassung der IP-
Adresse und der Subnetzmaske des CSI erfolgen unter dem Menüpunkt
Ethernet Settings.
Befinden Sich beide Geräte im gleichen Subnetz und die IP-Adressen sind korrekt
eingestellt, können die Geräte miteinander kommunizieren. Dies können Sie überprü-
fen, indem Sie die zuvor vergebene IP-Adresse des CSI im Browser Ihres PCs einge-
ben um das LAN Webinterface zu öffnen.
Wird das Webinterface angezeigt, können TCP/IP Anfragen über die Ethernet-Schnitt-
stelle korrekt beantwortet werden.
Möchten Sie zum Beispiel eine Direktverbindung zwischen einer Steuerung
und dem CSI herstellen um Sensorwerte via Modbus® TCP abzufragen,
erfolgt die Einstellung nach dem gleichen Schema. In dem Fall müssen die
Einstellungen der IP-Adresse und Subnetzmaske in der Steuerung ange-
passt werden.
4682004 / 2023-03
33 / 88
