5. MONTAGE, INSTALLATION UND INBETRIEBNAHME
5.2 Anschluss Übersicht
36028797162510859

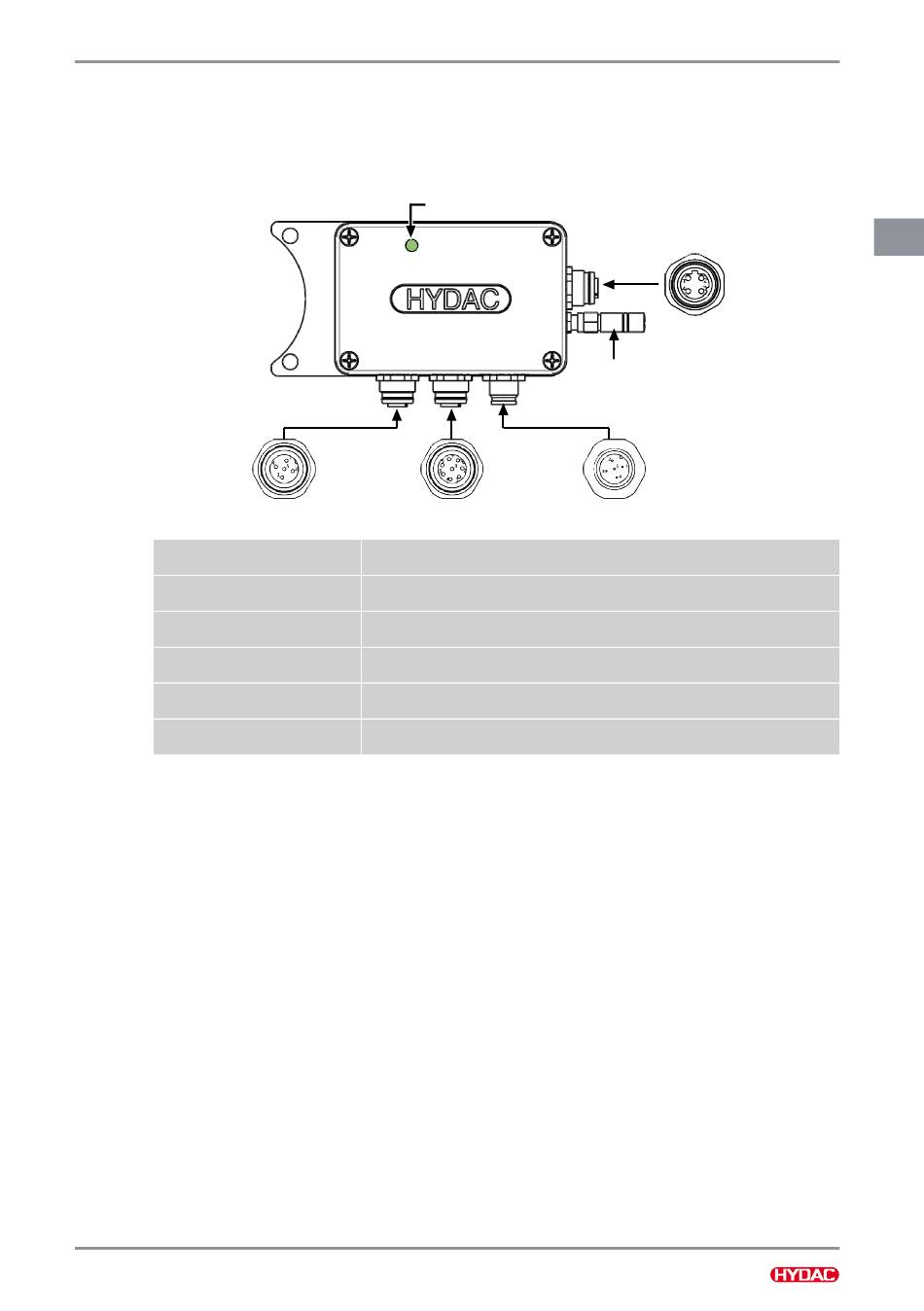

Verbinden Sie das CSI-C-11 wie nachfolgend abgebildet mit den Sensoren und der Ver-
sorgungsspannung.
Sensor 2
IN
Abb. 8: Anschluss Übersicht
LAN
W-LAN
Sensor 2 IN
Sensor 1 IN
DC IN / HSI
LED
4682004 / 2023-03
LED
Sensor 1
IN
Lokal Aera Network
Wireless Lokal Aera Network
Sensor 2 Eingang
Sensor 1 Eingang
Versorgungsspannung
Status LED, Details siehe ▶Kap. 7 "Betrieb".
25 / 88
LAN
W-LAN
DC IN / HSI
12 ... 24 V
