11.2.1 ZBECSI 60 Anschlussadapter - Anschlussübersicht
9007199465886347
Das ZBECSI 60 hat Anschlüsse für bis zu 6 Sensoren (4x analoge Sensoren und 2x
HSI SMART Sensoren) mit folgender Belegung.

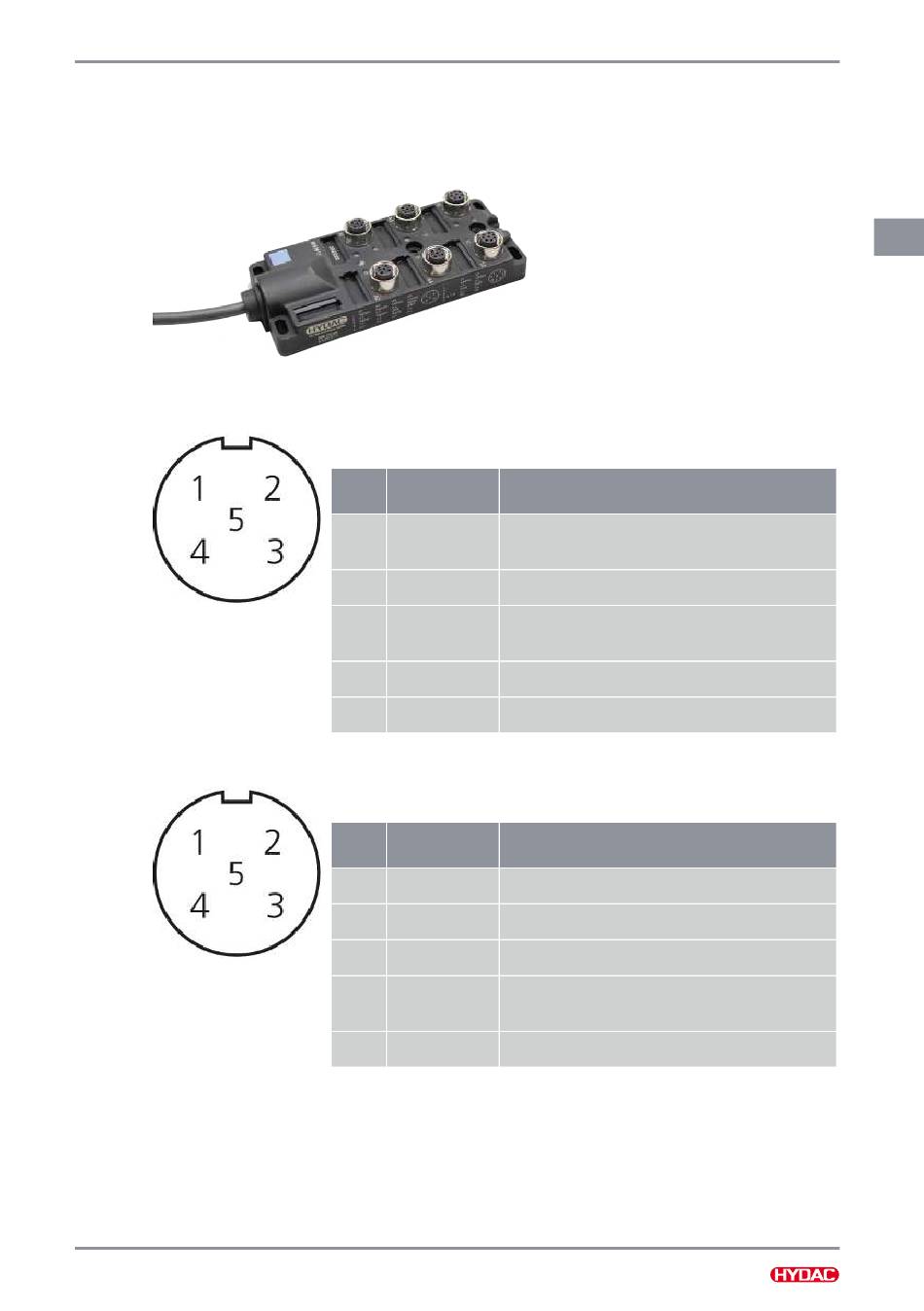

Abb. 22: ZBE CSI 60 Anschlussadapter
A1 / A2 - Analoganschluss, 5-polig
A3 - Analoganschluss, 5-polig
4682004 / 2023-03
Tab. 38: A1 / A2 - Analoganschluss, 5-polig
Pin Bezeichnung Beschreibung
1 Signal +
2 n.c.
3 Signal -
4 n.c.
5 n.c.
Tab. 39: A3 - Analoganschluss, 5-polig
Pin Bezeichnung Beschreibung
1 +24VDC
2 n.c.
3 GND
4 Signal
5 n.c.
