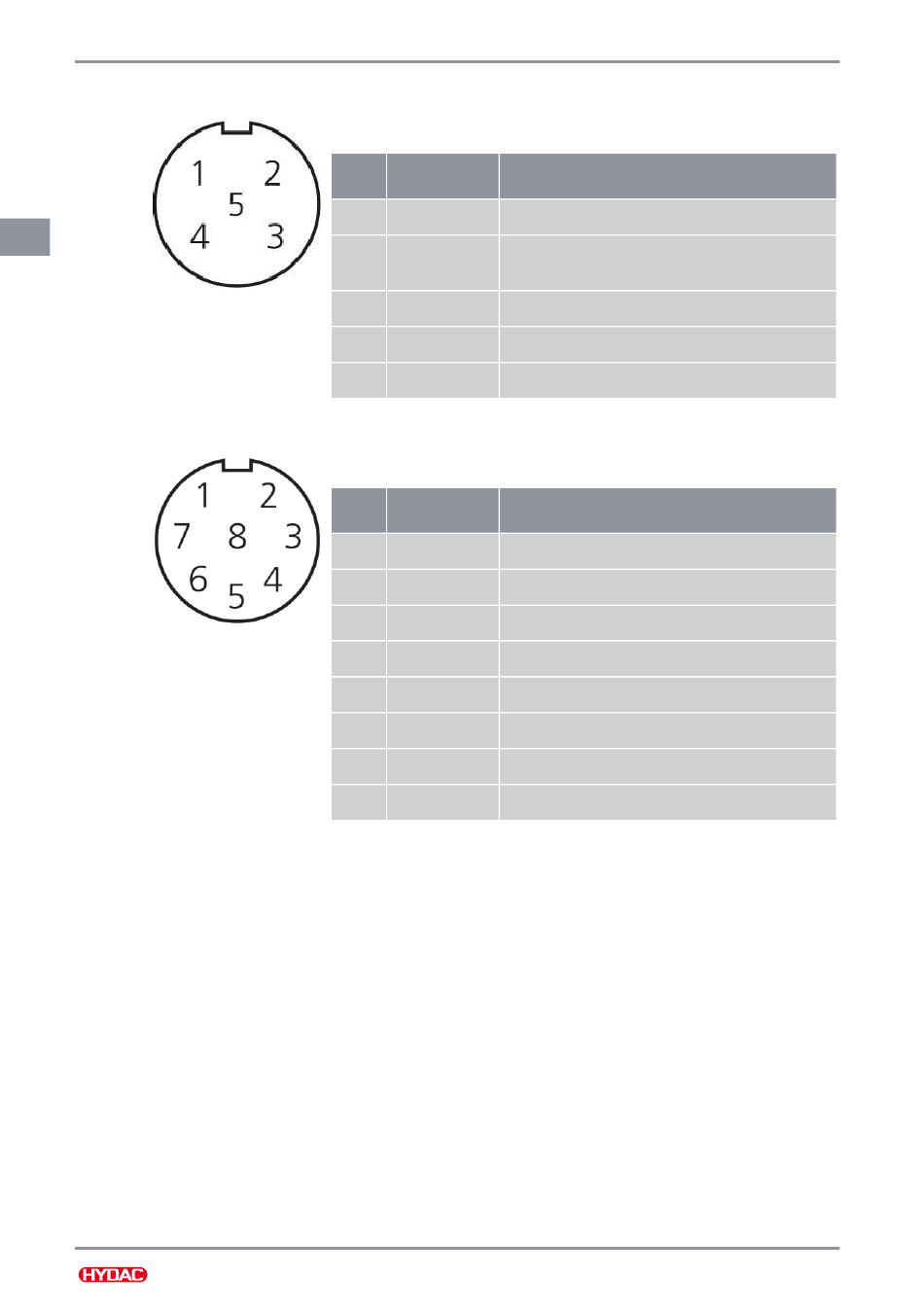

11. ANHANG
A4 - Analoganschluss, 5-polig
DE
S1 / S2 – HSI SMART Sensoranschluss, 8-polig
Tab. 40: A4 - Analoganschluss, 5-polig
Pin Bezeichnung Beschreibung
1 +24VDC
2 Signal
3 GND
4 n.c.
5 n.c.
Tab. 41: S1 / S2 – HSI SMART Sensoranschluss, 8-polig
Pin Bezeichnung Beschreibung
1 +24VDC
2 n.c.
3 GND
4 n.c.
5 HSI
6 n.c.
7 n.c.
8 n.c.
76 / 88
Spannungsversorgung +24 V DC
Analoges Spannungssignal (z. B.
0 ... 10 V)
Spannungsversorgung GND
Nicht belegt
Nicht belegt
Spannungsversorgung +24 V DC
Nicht belegt
Spannungsversorgung GND
Nicht belegt
HYDAC Sensor Interface
Nicht belegt
Nicht belegt
Nicht belegt
