Produktbeschreibung

3.1 Überblick über das Gerät
3.2

Aufbau und Funktion

3.3

Produkteigenschaften

3.3.1

Schnittstellen

8024310/1FH0/2022-10-27 | SICK
Irrtümer und Änderungen vorbehalten
1
R
P W
T
O U
1 4
1 3 2 4
2 3 3 4
3 3 I 2
I 1
S 1
X 1
Y 2
Y 1
A 2
A 1

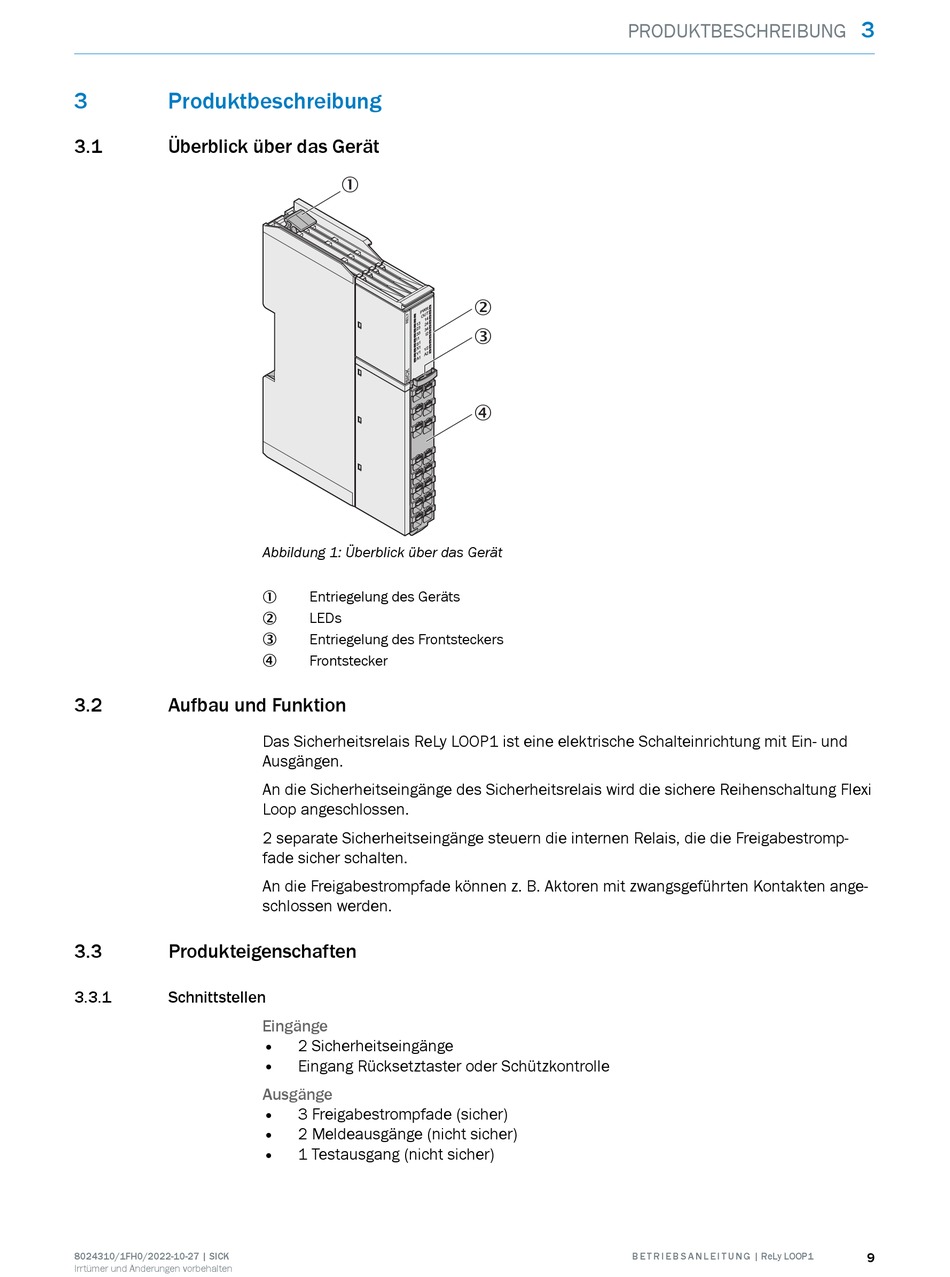

Abbildung 1: Überblick über das Gerät
Entriegelung des Geräts
1
LEDs
2
Entriegelung des Frontsteckers
3
Frontstecker
4
Das Sicherheitsrelais ReLy LOOP1 ist eine elektrische Schalteinrichtung mit Ein- und
Ausgängen.
An die Sicherheitseingänge des Sicherheitsrelais wird die sichere Reihenschaltung Flexi
Loop angeschlossen.
2 separate Sicherheitseingänge steuern die internen Relais, die die Freigabestromp‐
fade sicher schalten.
An die Freigabestrompfade können z. B. Aktoren mit zwangsgeführten Kontakten ange‐
schlossen werden.
Eingänge
•
2 Sicherheitseingänge
•
Eingang Rücksetztaster oder Schützkontrolle
Ausgänge
• 3 Freigabestrompfade (sicher)
• 2 Meldeausgänge (nicht sicher)
• 1 Testausgang (nicht sicher)
