3
PRODUKTBESCHREIBUNG
3.3.2

Kompatible Sensortypen

3.3.3

Wiederanlaufsperre

3.3.4 Schützkontrolle
3.3.5

Anzeigeelemente

10 B E T R I E B S A N L E I T U N G | ReLy LOOP1
Tabelle 2: Kompatible Sensortypen
Sensortyp
Sichere Reihenschaltung Flexi Loop
Eine Wiederanlaufsperre kann mit einem Rücksetztaster realisiert werden.
Eine statische Schützkontrolle kann mit einer externen Beschaltung realisiert werden.
LEDs
R
P W
T
O U
1 4
1 3 2 4
2 3
3 4
3 3
I 2
I 1
S 1
X 1 Y 2
Y 1 A 2
A 1

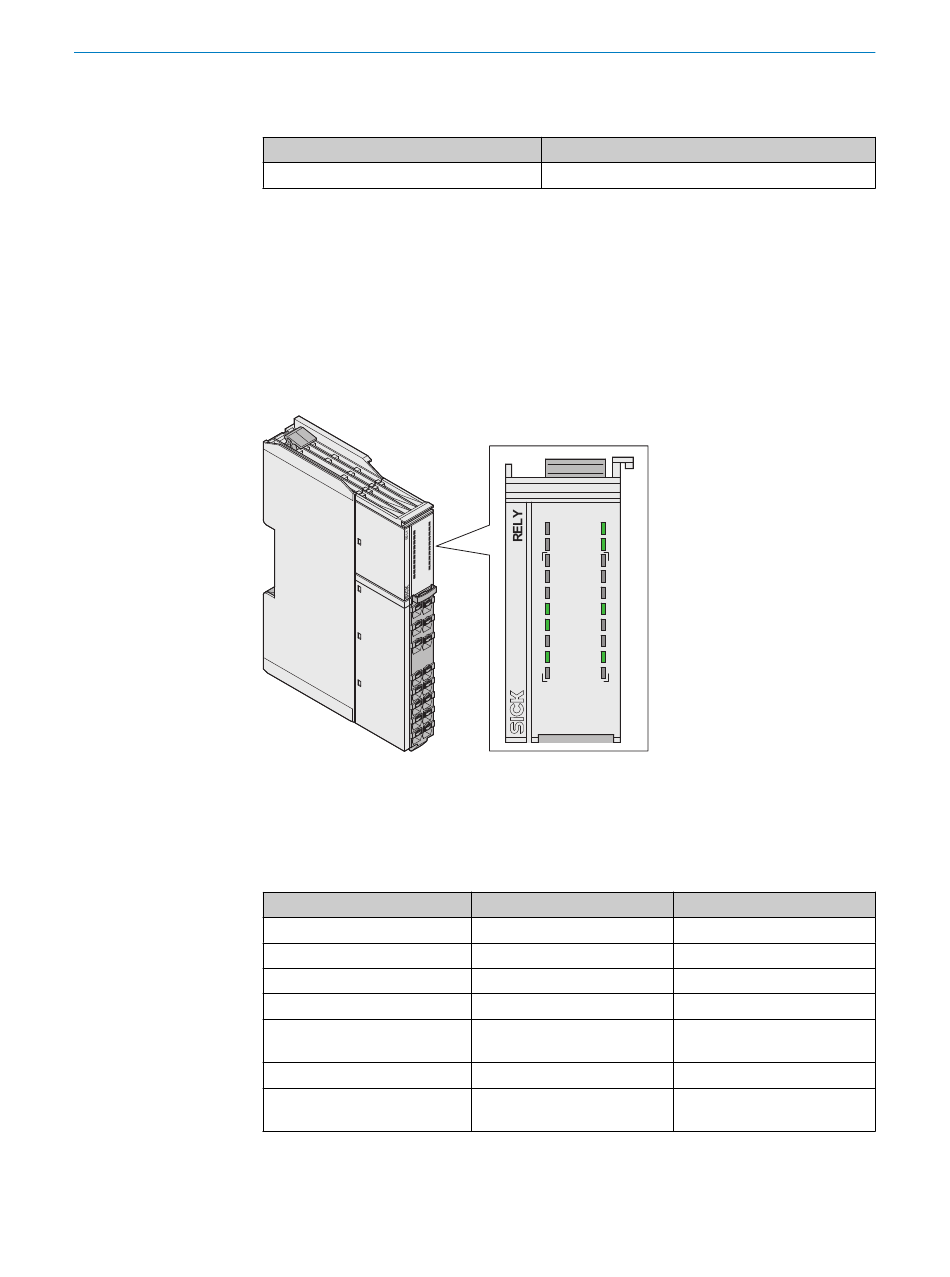

Abbildung 2: LEDs
Die beschrifteten Plätze sind nur teilweise mit LEDs belegt. Die Plätze und ihre Beschrif‐
tung (außer den obersten 2 Zeilen) zeigen auch die Belegung der Anschlussklemmen auf
dem Frontstecker.
Tabelle 3: Anzeigen des Sicherheitsrelais
Beschriftung
PWR
OUT
I1
I2
S1
Y1
Y2
Verwandte Themen
• „Statusanzeige (LED)", Seite 29
Beispiele
Flexi Loop
PWR
OUT
13 14
23 24
33 34
I1 I2
S1
X1
Y1 Y2
A1 A2
LOOP1
1100696
Farbe
Grün/Rot
Grün
Grün
Grün
Grün
Grün
Grün
Funktion
Spannungsversorgung
Freigabestrompfade
Sicherheitseingang
Sicherheitseingang
Eingang Rücksetztaster,
Schützkontrolle (EDM)
Meldeausgang (NC)
Meldeausgang (Rücksetzen
erforderlich)
