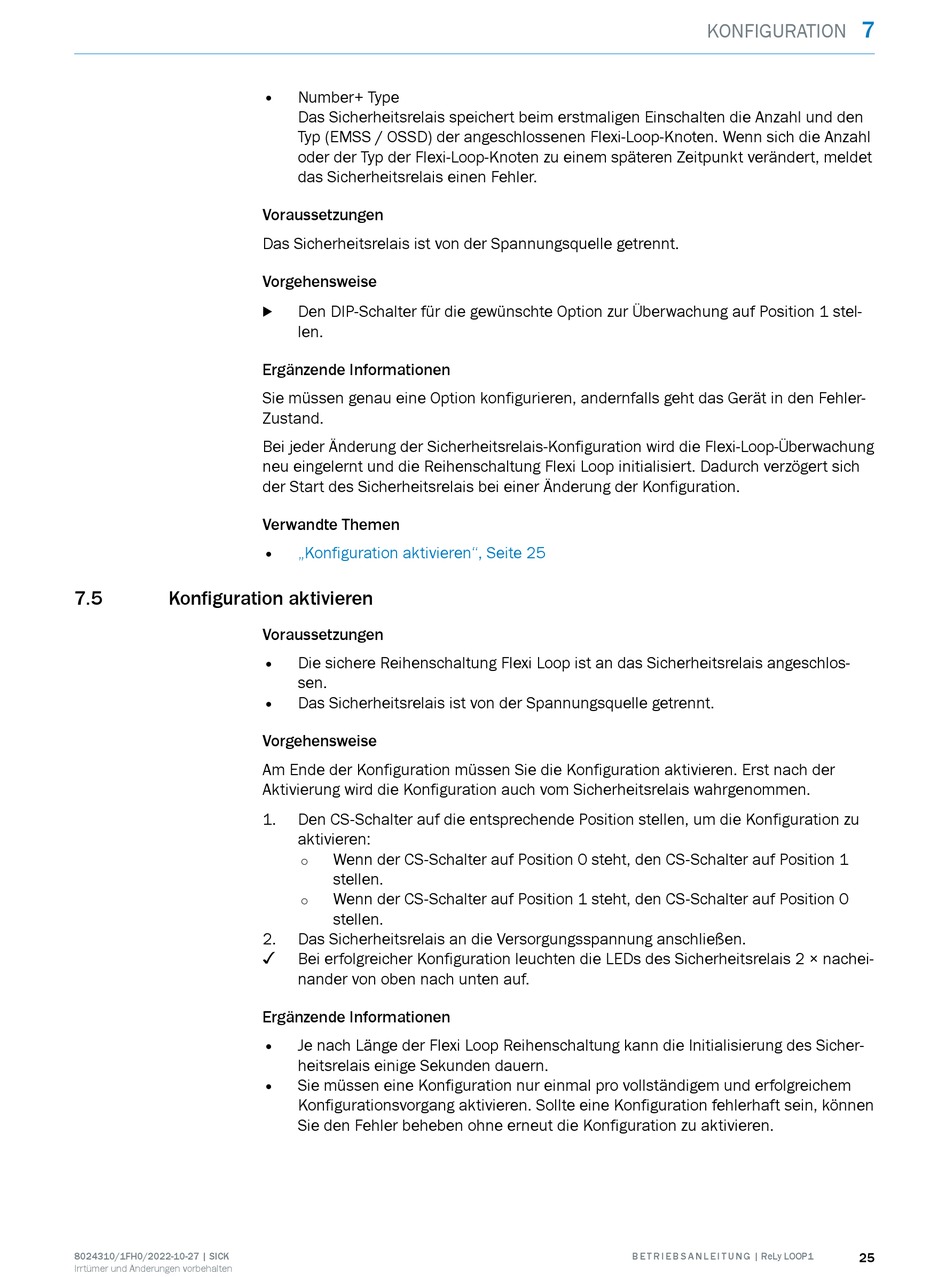

7.5

Konfiguration aktivieren

8024310/1FH0/2022-10-27 | SICK
Irrtümer und Änderungen vorbehalten
• Number+ Type
Das Sicherheitsrelais speichert beim erstmaligen Einschalten die Anzahl und den
Typ (EMSS / OSSD) der angeschlossenen Flexi-Loop-Knoten. Wenn sich die Anzahl
oder der Typ der Flexi-Loop-Knoten zu einem späteren Zeitpunkt verändert, meldet
das Sicherheitsrelais einen Fehler.
Voraussetzungen
Das Sicherheitsrelais ist von der Spannungsquelle getrennt.
Vorgehensweise
Den DIP-Schalter für die gewünschte Option zur Überwachung auf Position 1 stel‐
b
len.
Ergänzende Informationen
Sie müssen genau eine Option konfigurieren, andernfalls geht das Gerät in den Fehler-
Zustand.
Bei jeder Änderung der Sicherheitsrelais-Konfiguration wird die Flexi-Loop-Überwachung
neu eingelernt und die Reihenschaltung Flexi Loop initialisiert. Dadurch verzögert sich
der Start des Sicherheitsrelais bei einer Änderung der Konfiguration.
Verwandte Themen
• „Konfiguration aktivieren", Seite 25
Voraussetzungen
• Die sichere Reihenschaltung Flexi Loop ist an das Sicherheitsrelais angeschlos‐
sen.
• Das Sicherheitsrelais ist von der Spannungsquelle getrennt.
Vorgehensweise
Am Ende der Konfiguration müssen Sie die Konfiguration aktivieren. Erst nach der
Aktivierung wird die Konfiguration auch vom Sicherheitsrelais wahrgenommen.
1. Den CS-Schalter auf die entsprechende Position stellen, um die Konfiguration zu
aktivieren:
Wenn der CS-Schalter auf Position 0 steht, den CS-Schalter auf Position 1
°
stellen.
Wenn der CS-Schalter auf Position 1 steht, den CS-Schalter auf Position 0
°
stellen.
2. Das Sicherheitsrelais an die Versorgungsspannung anschließen.
✓
Bei erfolgreicher Konfiguration leuchten die LEDs des Sicherheitsrelais 2 × nachei‐
nander von oben nach unten auf.
Ergänzende Informationen
• Je nach Länge der Flexi Loop Reihenschaltung kann die Initialisierung des Sicher‐
heitsrelais einige Sekunden dauern.
• Sie müssen eine Konfiguration nur einmal pro vollständigem und erfolgreichem
Konfigurationsvorgang aktivieren. Sollte eine Konfiguration fehlerhaft sein, können
Sie den Fehler beheben ohne erneut die Konfiguration zu aktivieren.
KONFIGURATION
