5
MONTAGE
5.2

Demontage

5.3

Modultausch

18 B E T R I E B S A N L E I T U N G | ReLy LOOP1
Voraussetzungen
• Elektrikerschraubendreher (Schlitzschraubendreher)
Vorgehensweise

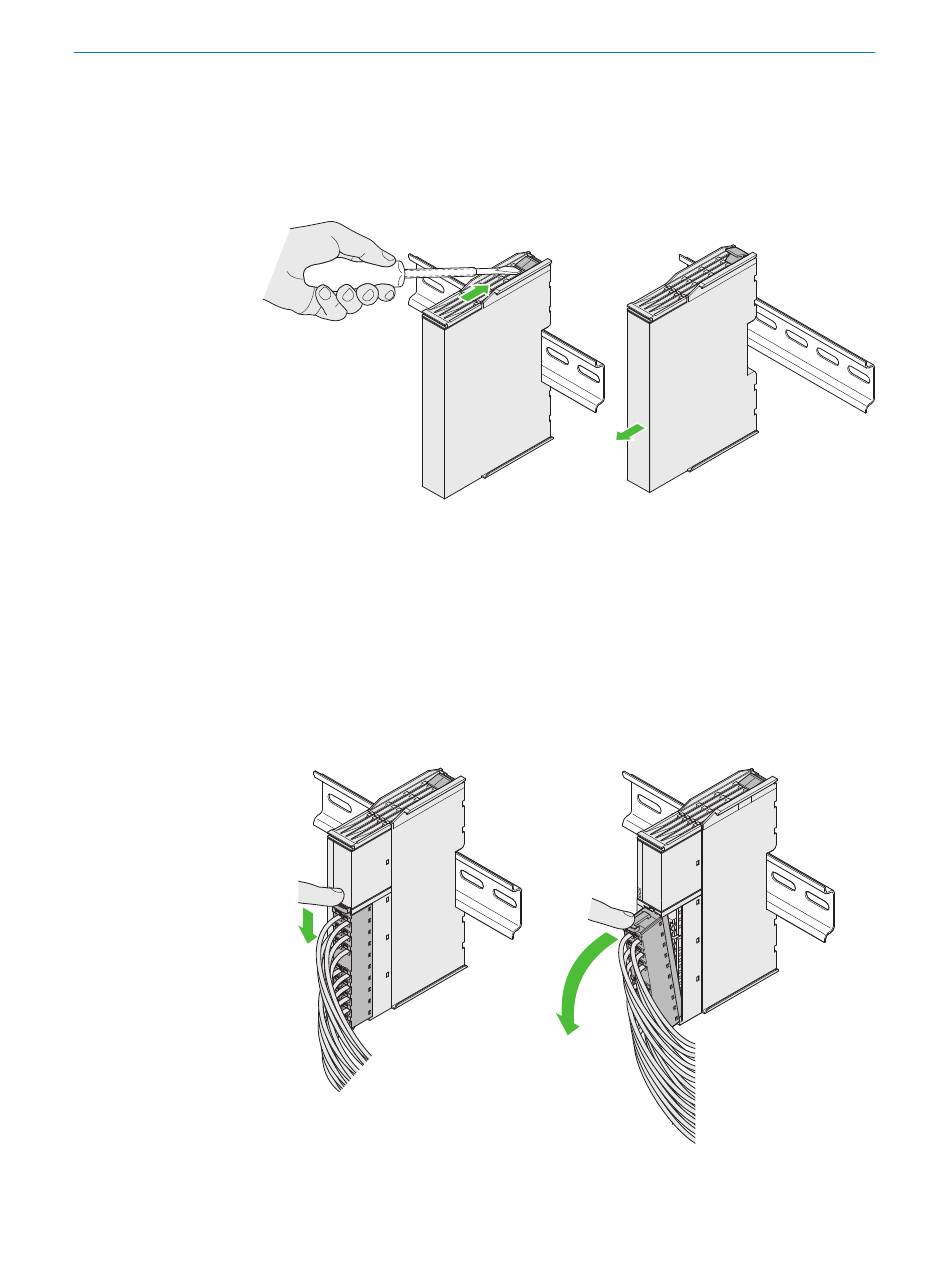

Abbildung 8: Demontage
1. Die Entriegelung auf der Oberseite des Moduls mithilfe eines Elektrikerschrau‐
bendrehers nach hinten drücken.
2. Modul von Hutschiene lösen.
Vorgehensweise
1. Modul und damit verbundene Komponenten von allen Spannungsquellen trennen.
2. Frontstecker mit angeschlossenen Leitungen vom defekten Gerät abnehmen: Ent‐
riegelung des Frontsteckers nach unten drücken und Frontstecker herausziehen.
Abbildung 9: Frontstecker demontieren
3. Defektes Modul demontieren.
