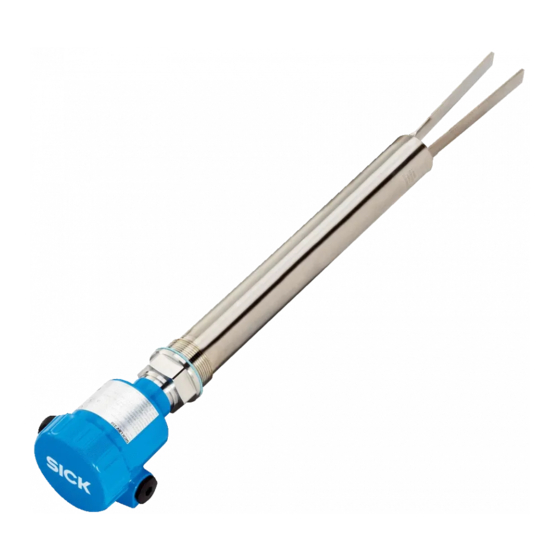

Inhaltszusammenfassung für SICK LBV 330

  • Seite 1 B E T R I E B S A N L E I T U N G LBV 330 - Relai s (DPDT)
  • Seite 2: Inhaltsverzeichnis

    Maße........30 LBV 330 • - Relais (DPDT)
  • Seite 3 Lieferumfang. Diese finden Sie im Kapitel "Produktbeschreibung". Anleitungen für Zubehör und Ersatzteile Tipp: Für den sicheren Einsatz und Betrieb Ihres LBV 330 bieten wir Zubehör und Ersatzteile an. Die zugehörigen Dokumentationen sind: 36052 - Elektronikeinsatz LBV Serie 300 36056 - Arretierverschraubung für LBV 330, druckloser Betrieb 36057 - Arretierverschraubung für LBV 330, Druckbereich -...
  • Seite 4: Zu Diesem Dokument

    Dieses Symbol kennzeichnet besondere Hinweise für Ex-Anwendun- gen. Liste Der vorangestellte Punkt kennzeichnet eine Liste ohne zwingende Reihenfolge. à Handlungsschritt Dieser Pfeil kennzeichnet einen einzelnen Handlungsschritt. Handlungsfolge Vorangestellte Zahlen kennzeichnen aufeinander folgende Hand- lungsschritte. LBV 330 • - Relais (DPDT)
  • Seite 5: Zu Ihrer Sicherheit

    Bei Arbeiten am und mit dem Gerät ist immer die erforderliche persönliche Schutzausrüstung zu tragen. 2.2 Bestimmungsgemäße Verwendung Der LBV 330 ist ein Sensor zur Grenzstanderfassung. Detaillierte Angaben zum Einsatzbereich finden Sie im Kapitel "Produktbeschreibung". Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung entsprechend den Angaben in der Betriebsanleitung sowie in den evtl.
  • Seite 6: Sicherheitskennzeichen Am Gerät

    EG-Richtlinien. Mit der Anbringung des CE-Zeichens bestätigen wir die erfolgreiche Prüfung. 2.7 Sicherheitshinweise für Ex-Bereiche Beachten Sie bei Ex-Anwendungen die Ex-spezifischen Sicherheits- hinweise. Diese sind Bestandteil der Betriebsanleitung und liegen jedem Gerät mit Ex-Zulassung bei. LBV 330 • - Relais (DPDT)
  • Seite 7: Produktbeschreibung

    Lieferumfang Grenzstandsensor LBV 330 Dokumentation Dieser Betriebsanleitung Ex-spezifischen "Sicherheitshinweisen" (bei Ex-Ausführun- gen) Ggf. weiteren Bescheinigungen Der LBV 330 besteht aus den Komponenten: Komponenten Gehäusedeckel Gehäuse mit Elektronik Prozessanschluss mit Schwinggabel Abb. 1: LBV 330 - mit Kunststoffgehäuse Gehäusedeckel Gehäuse mit Elektronik Prozessanschluss Das Typschild enthält die wichtigsten Daten zur Identifikation und zum...
  • Seite 8: Arbeitsweise

    Schwinggabel mit Füllgut bedeckt, ändert sich die Schwingamplitude. Diese Änderung wird vom eingebauten Elektronikeinsatz erfasst und in einen Schaltbefehl umgewandelt. Der LBV 330 ist ein Kompaktgerät, d. h. er kann ohne externe Spannungsversorgung Auswertung betrieben werden. Die integrierte Elektronik wertet das Füllstandsignal aus und stellt ein Schaltsignal zur Verfügung.
  • Seite 9: Lagerung Und Transport

    Trocken und staubfrei lagern Keinen aggressiven Medien aussetzen Vor Sonneneinstrahlung schützen Mechanische Erschütterungen vermeiden Lager- und Transporttemperatur siehe Kapitel "Anhang - Techni- Lager- und Transport- temperatur sche Daten - Umgebungsbedingungen" Relative Luftfeuchte 20 … 85 % LBV 330 • - Relais (DPDT)
  • Seite 10: Montieren

    Eigenschaften der Medien. Die Angaben dazu finden Sie im Kapitel "Technische Daten" bzw. auf dem Typschild. Grundsätzlich kann der LBV 330 in jeder beliebigen Lage eingebaut Schaltpunkt werden. Das Gerät muss lediglich so montiert werden, dass sich das Schwingelement auf Höhe des gewünschten Schaltpunktes befindet.
  • Seite 11: Montagehinweise

    Rührwerke und Fluidi- der Grenzschalter starken seitlichen Kräften ausgesetzt ist. Wählen sierung Sie aus diesem Grund das Verlängerungsrohr des LBV 330 nicht zu lang, sondern prüfen Sie, ob statt dessen nicht ein kurzer Grenz- schalter seitlich in horizontaler Lage montiert werden kann.
  • Seite 12 4 Montieren Abb. 3: Einströmendes Füllgut Der LBV 330 kann zur stufenlosen Höheneinstellung mit einer Arretierverschraubung Arretierverschraubung montiert werden. Beachten Sie die Druck- angaben der Arretierverschraubung. Das Schwingelement sollte möglichst frei in den Behälter ragen, um Stutzen Ablagerungen zu verhindern. Vermeiden Sie deshalb Stutzen für Flansche und Einschraubstutzen.
  • Seite 13 4 Montieren Abb. 4: Befüllung und Entleerung mittig Abb. 5: Befüllung mittig, Entleerung seitlich LBV 330 Entleeröffnung Befüllöffnung LBV 330 • - Relais (DPDT)
  • Seite 14 4 Montieren Damit die Schwinggabel des LBV 330 bei Füllgutbewegungen Strömungen möglichst wenig Widerstand bietet, sollten die Flächen der Schwing- gabel parallel zur Füllgutbewegung stehen. Abb. 6: Strömungsausrichtung der Schwinggabel Markierung bei Gewindeausführung Strömungsrichtung Bei Anwendungen z. B. in Sandfängen oder in Absetzbecken für...
  • Seite 15 4 Montieren > 125 mm ") Abb. 7: Prallblech zum Schutz vor Beschädigungen LBV 330 • - Relais (DPDT)
  • Seite 16: An Die Spannungsversorgung Anschließen

    Dichtwirkung der Kabelverschraubung. Wenn Sie Kabel mit anderem Durchmesser oder Querschnitt einsetzen, wechseln Sie die Dichtung oder verwenden Sie eine geeignete Kabelverschraubung. Verwenden Sie für LBV 330 in explosionsgeschützten Bereichen nur zugelassene Kabelverschraubungen. Bei Ex-Anwendungen sind die entsprechenden Errichtungsvorschrif- Anschlusskabel ten zu beachten.
  • Seite 17: Anschlussplan Einkammergehäuse

    Dichtring muss das Kabel komplett umschließen 10 Eventuell neuen Abgleich durchführen 11 Gehäusedeckel verschrauben Der elektrische Anschluss ist somit fertig gestellt. 5.3 Anschlussplan Einkammergehäuse Die nachfolgenden Abbildungen gelten sowohl für die Nicht-Ex-, als auch für die EEx-d-Ausführung. LBV 330 • - Relais (DPDT)
  • Seite 18 Kunststoff (nicht bei EEx d) Aluminium Edelstahl, elektropoliert Filterelement für Luftdruckausgleich (nicht bei EEx d) Wir empfehlen den LBV 330 so anzuschließen, dass der Schalt- Anschlussplan stromkreis bei Grenzstandmeldung, Leitungsbruch oder Störung geöffnet ist (sicherer Zustand). Die Relais sind immer im Ruhezustand dargestellt.
  • Seite 19: In Betrieb Nehmen

    DIL-Schalter zur Betriebsartenumschaltung - min./max. (2) Kontrollleuchte (5) Hinweis: Stellen Sie generell vor der Inbetriebnahme des LBV 330 mit dem Betriebsartenschalter (2) die Betriebsart ein. Wenn Sie den Betriebs- artenschalter (2) nachträglich umschalten, ändert sich der Schaltaus- gang. Das heißt, nachgeschaltete Geräte werden evtl. betätigt.
  • Seite 20: Funktionstabelle

    (> 0,02 g/cm³ bzw. 0.0008 lbs/in³). Bei besonders leichten Schütt- gütern drehen Sie das Potentiometer auf Linksanschlag (> 0,008 g/ cm³ bzw. 0.0003 lbs/in³). Damit wird der LBV 330 empfindlicher und kann leichte Schüttgüter sicherer detektieren. Mit der Betriebsartenumschaltung (min./max.) können Sie den Betriebsartenumschal- Schaltzustand des Relais ändern.
  • Seite 21 6 In Betrieb nehmen Füllstand Schaltzustand Kontrollleuchte Betriebsart min. Trockenlaufschutz (6) (7) Relais stromlos Ausfall der Span- beliebig nungsversorgung (Betriebsart min./ (6) (7) max.) Relais stromlos Störung beliebig (6) (7) Relais stromlos blinkt rot LBV 330 • - Relais (DPDT)
  • Seite 22: Instandhalten Und Störungen Beseitigen

    Es liegt in der Verantwortung des Anlagenbetreibers, geeignete Verhalten bei Störungen Maßnahmen zur Beseitigung aufgetretener Störungen zu ergreifen. Der LBV 330 bietet Ihnen ein Höchstmaß an Funktionssicherheit. Störungsursachen Dennoch können während des Betriebes Störungen auftreten. Diese können z. B. folgende Ursachen haben:...
  • Seite 23: Elektronikeinsatz Tauschen

    Gehen Sie wie folgt vor: Spannungsversorgung abschalten Gehäusedeckel abschrauben Öffnungshebel der Klemmen mit einem Schraubendreher an- heben Anschlussleitungen aus den Klemmen herausziehen Die beiden Halteschrauben mit einem Schraubendreher (Torx Größe T10 oder Schlitz 4) lösen LBV 330 • - Relais (DPDT)
  • Seite 24 13 Korrekten Sitz der Leitungen in den Klemmen durch leichtes Ziehen prüfen 14 Kabelverschraubung auf Dichtigkeit überprüfen. Der Dichtring muss das Kabel komplett umschließen. 15 Gehäusedeckel verschrauben Der Elektroniktausch ist somit abgeschlossen. LBV 330 • - Relais (DPDT)
  • Seite 25: Das Gerät Reparieren

    7 Instandhalten und Störungen beseitigen 7.4 Das Gerät reparieren Sollte eine Reparatur erforderlich sein, wenden Sie sich bitte an die zuständige Sick-Vertretung. LBV 330 • - Relais (DPDT)
  • Seite 26: Ausbauen

    Mensch und Umwelt und ermöglicht eine Wiederverwendung von wertvollen Rohstoffen. Werkstoffe: siehe Kapitel "Technische Daten" Sollten Sie keine Möglichkeit haben, das Altgerät fachgerecht zu entsorgen, so sprechen Sie mit uns über Rücknahme und Entsorgung. LBV 330 • - Relais (DPDT)
  • Seite 27: Anhang

    253 V AC, 253 V DC Schaltstrom Min. 10 µA Max. 3 A AC, 1 A DC Schaltleistung Min. 50 mW Max. 750 VA AC, 54 W DC Wenn induktive Lasten oder höhere Ströme ge- LBV 330 • - Relais (DPDT)
  • Seite 28 (302˚F) (392˚F) (482˚F) -40˚C (-40˚F) Abb. 26: Umgebungstemperatur - Prozesstemperatur Prozesstemperatur Umgebungstemperatur Temperaturbereich mit Temperaturzwischenstück Füllgutdichte Standard > 0,02 g/cm³ (0.0007 lbs/in³) Einstellbar > 0,008 g/cm³ (0.0003 lbs/in³) Korngröße max. 10 mm (0.4 in) LBV 330 • - Relais (DPDT)
  • Seite 29 Elektrische Schutzmaßnahmen Schutzart IP 66/IP 67 Überspannungskategorie Schutzklasse Zulassungen Geräte mit Zulassungen können je nach Ausführung abweichende technische Daten haben. Bei diesen Geräten sind deshalb die zugehörigen Zulassungsdokumente zu beachten. Diese sind im Gerätelieferumfang enthalten. LBV 330 • - Relais (DPDT)
  • Seite 30: Maße

    ~ 116 mm (4.57") ø 80 mm (2.72") ø 79 mm ø 86 mm (3.39") (3.15") (3.11") M20x1,5/ M20x1,5/ M20x1,5 M20x1,5/ ½ NPT ½ NPT ½ NPT Abb. 27: Gehäuseausführungen Kunststoffgehäuse Aluminiumgehäuse Edelstahlgehäuse, elektropoliert LBV 330 • - Relais (DPDT)
  • Seite 31 9 Anhang G1½A ø 43 mm (1.69") Abb. 28: LBV 330 - Gewindeausführung G1½ A (DIN ISO 228/1) Sensorlänge, siehe Kapitel "Technische Daten" LBV 330 • - Relais (DPDT)
  • Seite 32 9 Anhang ø 34 mm (1.34") Abb. 29: Temperaturzwischenstück LBV 330 • - Relais (DPDT)
  • Seite 33 9 Anhang LBV 330 • - Relais (DPDT)
  • Seite 34 9 Anhang LBV 330 • - Relais (DPDT)
  • Seite 35 9 Anhang LBV 330 • - Relais (DPDT)
  • Seite 36 E-Mail support@sick.jp Nederlands Phone +31 (0)30 229 25 44 E-Mail info@sick.nl Norge More representatives and Phone +47 67 81 50 00 agencies in all major industrial nations at www.sick.com E-Mail auste ord@sick.no SICK AG | Waldkirch | Germany | www.sick.com 35927-DE-091125...
  • Seite 37 O P E R A T I N G I N S T R U C T I O N S LBV 330 - Rel ay (DPDT)
