5

Montage

5.1

Montageablauf

8024310/1FH0/2022-10-27 | SICK
Irrtümer und Änderungen vorbehalten
Voraussetzungen
• Montage erfolgt gemäß EN 50274 und Elektroinstallation gemäß IEC 60204-1 in
Schaltschrank mit Schutzart IP54.
• Montage erfolgt auf nicht flammbarem Untergrund.
• Montage erfolgt auf 35-mm-Hutschiene (IEC 60715).
• Hutschiene ist an Funktionserde angeschlossen.
• Modul wird vertikal eingebaut (Hutschiene verläuft horizontal).
• Über und unter dem Modul ist mindestens 50 mm Platz für die Luftzirkulation.
• Vor dem Modul (Frontseite) ist mindestens 25 mm Platz. Abhängig von den
gewählten Anschlüssen kann auch mehr Platz benötigt werden.
Vorgehensweise
1. Modul auf Hutschiene stecken.

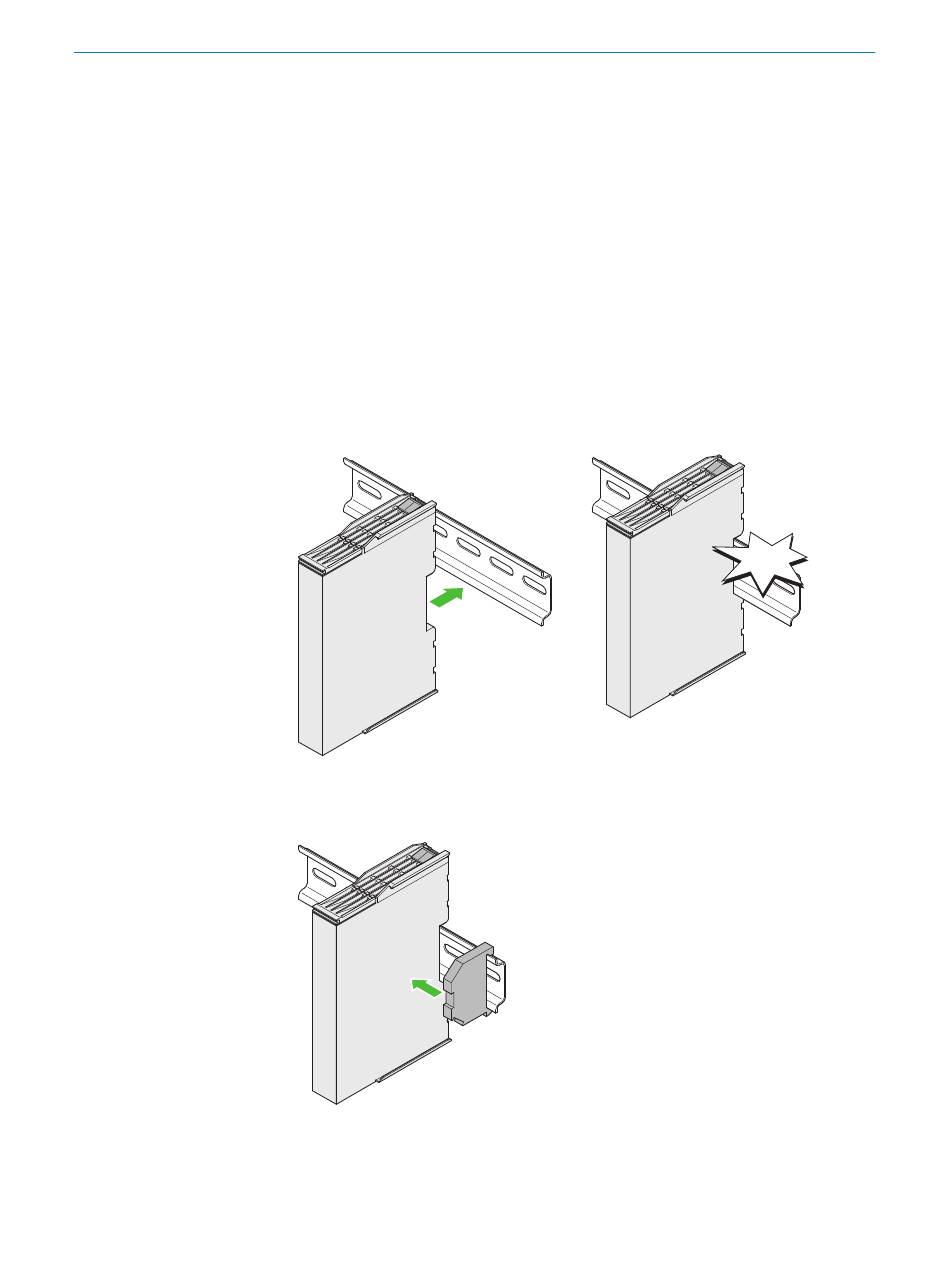

Abbildung 6: Montage
✓
Modul rastet mit hörbarem Klicken ein.
2. Endklammern links und rechts des Moduls auf der Hutschiene anbringen.
Abbildung 7: Montage Endklammern
MONTAGE
Click
