Schaltungsbeispiele

4.5 Prüfkonzept
4.5.1 Planung der Prüfung bei Inbetriebnahme und in besonderen Fällen
8024310/1FH0/2022-10-27 | SICK
Irrtümer und Änderungen vorbehalten
+24 V DC
+24 V In
DATA Out
0 V In
Safe Out
DATA In
FLN-xxxx
0 V

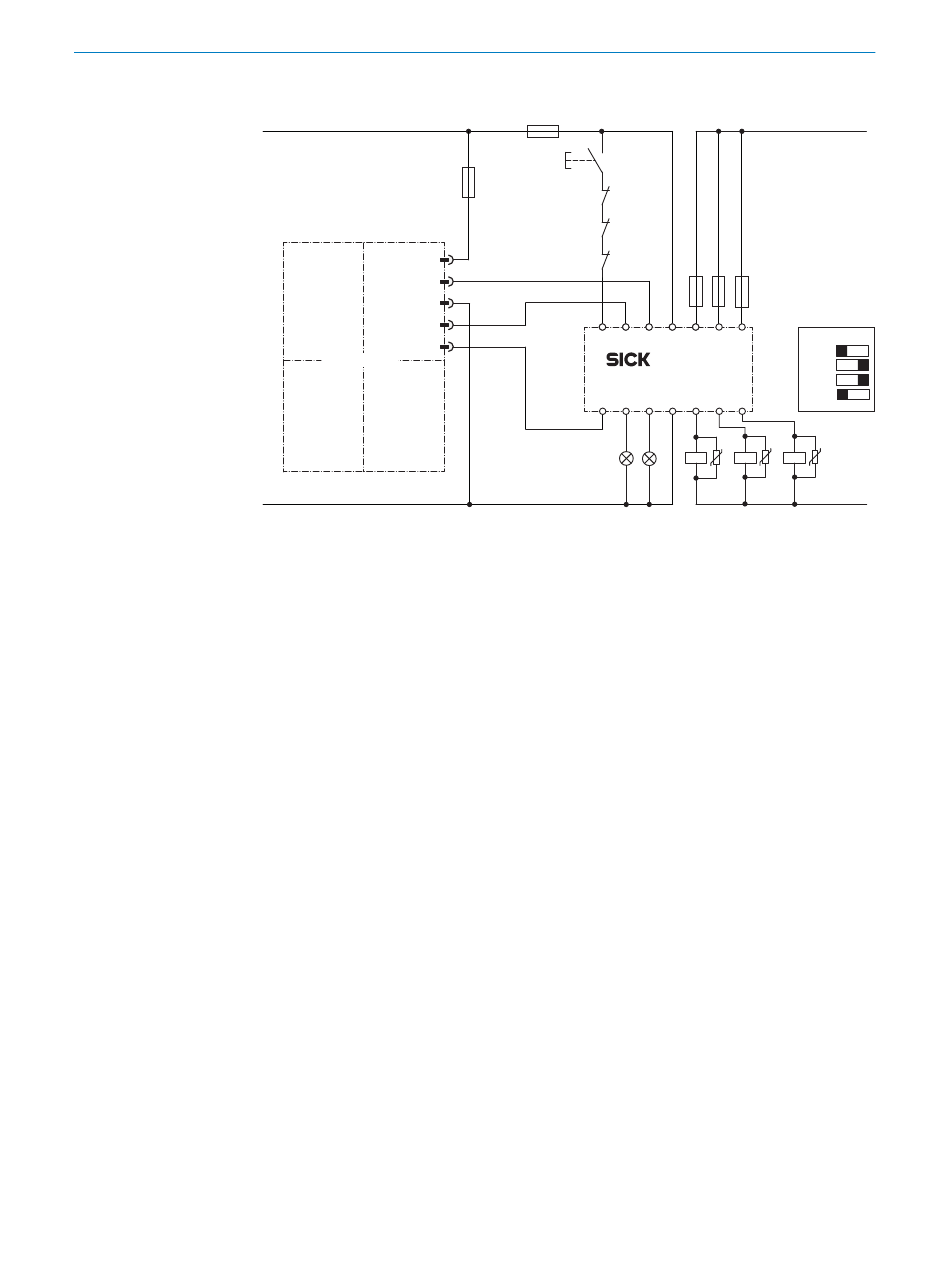

Abbildung 5: Schaltungsbeispiel ReLy LOOP1
Der Hersteller der Maschine und der Betreiber müssen alle erforderlichen Prüfungen
festlegen. Die Festlegung muss auf Grundlage der Einsatzbedingungen und der Risiko‐
beurteilung erfolgen und in nachvollziehbarer Weise dokumentiert werden.
Folgende Prüfungen müssen geplant werden:
• Bei der Inbetriebnahme und nach Veränderungen muss eine umfangreiche Prü‐
fung durchgeführt werden.
•
Die regelmäßigen Prüfungen des Geräts müssen bestimmte Mindestanforderun‐
gen erfüllen.
Überblick
Vor der Inbetriebnahme der Maschine und nach Veränderungen muss geprüft werden,
ob die Sicherheitsfunktionen ihren geplanten Zweck erfüllen und ob Personen ausrei‐
chend geschützt sind.
Mindestanforderungen
Das Gerät und seine Anwendung müssen in folgenden Fällen umfassend geprüft
werden:
• Vor Inbetriebnahme
• Nach Änderungen an der Konfiguration oder der Sicherheitsfunktion
• Nach Änderungen an der Montage oder an der elektrischen Installation
• Nach außergewöhnlichen Ereignissen, z. B. nach Erkennen einer Manipulation,
nach einem Umbau der Maschine oder nach dem Austausch von Komponenten
Die Prüfung dient dazu, folgende Punkte sicherzustellen:
• Alle relevanten Vorschriften sind beachtet und das Gerät ist für alle Betriebsarten
der Maschine wirksam.
• Die Dokumentation entspricht dem Zustand der Maschine inkl. Schutzeinrichtung
