6

ELEKTRISCHE INSTALLATION

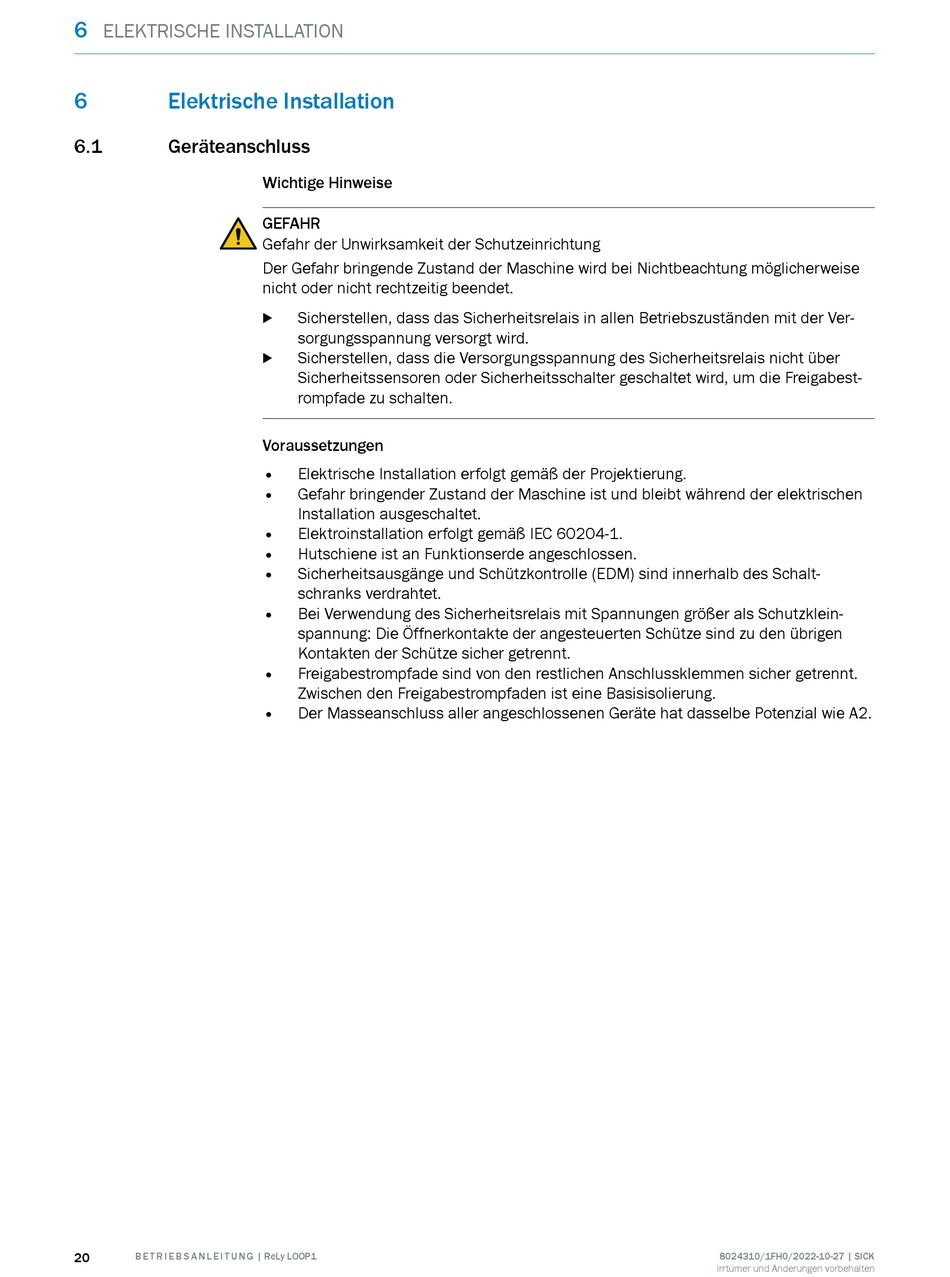

6 Elektrische Installation
6.1 Geräteanschluss
20 B E T R I E B S A N L E I T U N G | ReLy LOOP1
Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Sicherstellen, dass das Sicherheitsrelais in allen Betriebszuständen mit der Ver‐
b
sorgungsspannung versorgt wird.
Sicherstellen, dass die Versorgungsspannung des Sicherheitsrelais nicht über
b
Sicherheitssensoren oder Sicherheitsschalter geschaltet wird, um die Freigabest‐
rompfade zu schalten.
Voraussetzungen
• Elektrische Installation erfolgt gemäß der Projektierung.
• Gefahr bringender Zustand der Maschine ist und bleibt während der elektrischen
Installation ausgeschaltet.
• Elektroinstallation erfolgt gemäß IEC 60204-1.
• Hutschiene ist an Funktionserde angeschlossen.
• Sicherheitsausgänge und Schützkontrolle (EDM) sind innerhalb des Schalt‐
schranks verdrahtet.
• Bei Verwendung des Sicherheitsrelais mit Spannungen größer als Schutzklein‐
spannung: Die Öffnerkontakte der angesteuerten Schütze sind zu den übrigen
Kontakten der Schütze sicher getrennt.
• Freigabestrompfade sind von den restlichen Anschlussklemmen sicher getrennt.
Zwischen den Freigabestrompfaden ist eine Basisisolierung.
• Der Masseanschluss aller angeschlossenen Geräte hat dasselbe Potenzial wie A2.
8024310/1FH0/2022-10-27 | SICK
Irrtümer und Änderungen vorbehalten
