Produktbeschreibung
3.1
Aufbau und Funktion
3.2
Produkteigenschaften
3.2.1
Überblick über das Gerät
3.2.2
Schnittstellen
8023924/2019-10-11 | SICK
Irrtümer und Änderungen vorbehalten
Das Sicherheitsrelais ReLy OSSD3 ist eine elektrische Schalteinrichtung mit Ein- und
Ausgängen.
An die Sicherheitseingänge des Sicherheitsrelais werden Sicherheitssensoren oder
Sicherheitsschalter angeschlossen.
2 separate Sicherheitseingänge steuern die internen Relais, die die Freigabestrom‐
pfade sicher schalten.
Die Freigabestrompfade schließen nur, wenn beide Sicherheitseingänge innerhalb von
3 s schließen.
An die Freigabestrompfade werden Aktoren mit zwangsgeführten Kontakten ange‐
schlossen.
1
R
P W
T
O U
1 4
1 3
2 4
2 3
3 4
3 3
I 2
I 1
R 1
S 1
Y 2
Y 1
A 2
A 1

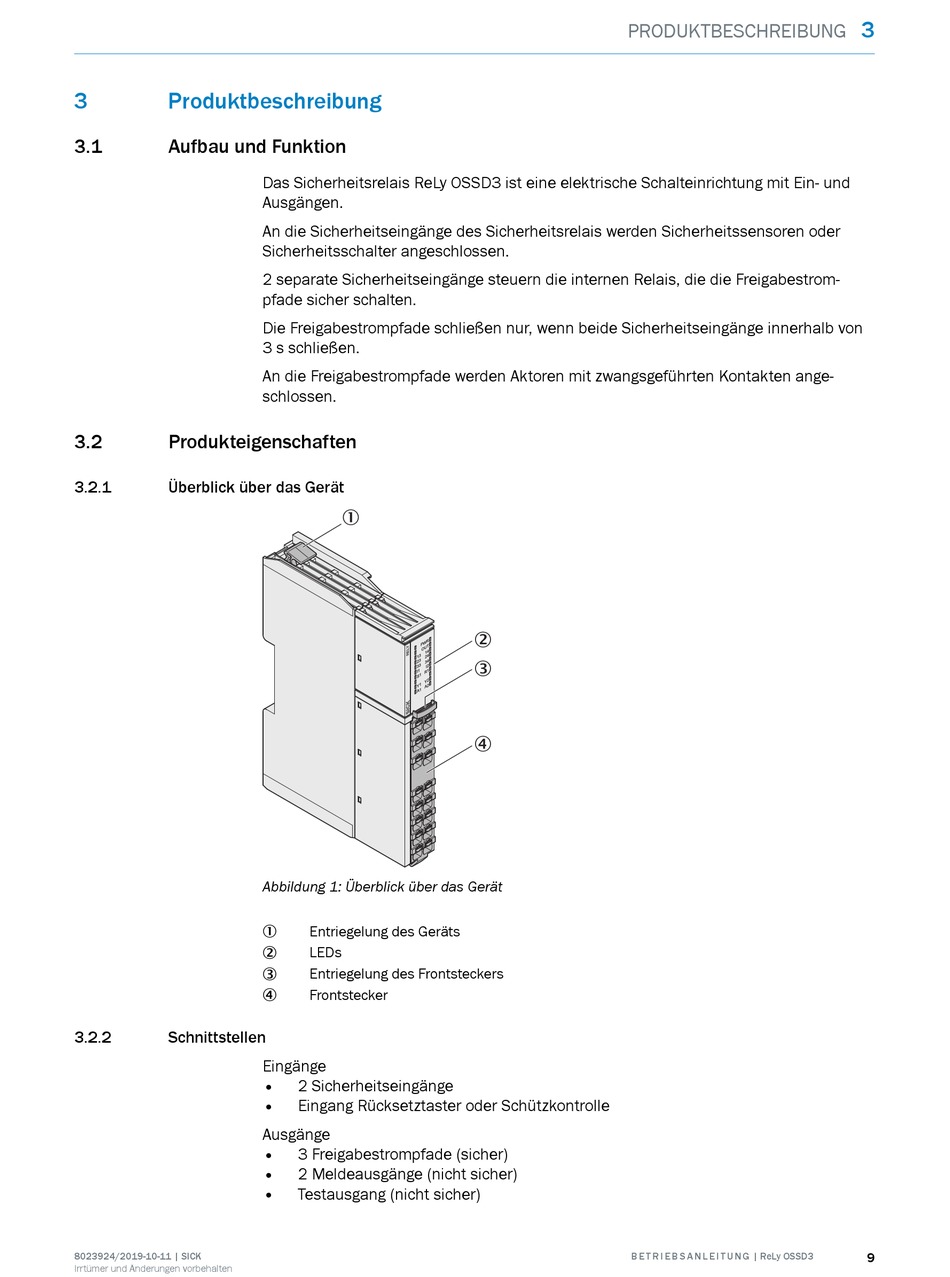

Abbildung 1: Überblick über das Gerät
Entriegelung des Geräts
1
LEDs
2
Entriegelung des Frontsteckers
3
Frontstecker
4
Eingänge
•
2 Sicherheitseingänge
•
Eingang Rücksetztaster oder Schützkontrolle
Ausgänge
•
3 Freigabestrompfade (sicher)
•
2 Meldeausgänge (nicht sicher)
•
Testausgang (nicht sicher)
