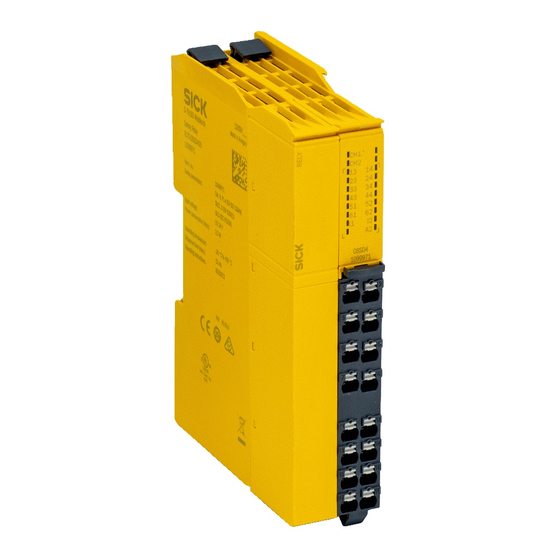

SICK ReLy OSSD4 Betriebsanleitung
Sicherheitsrelais
Vorschau ausblenden
Andere Handbücher für ReLy OSSD4:
- Montageanleitung (4 Seiten) ,
- Betriebsanleitung (36 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SICK ReLy OSSD4
Inhaltszusammenfassung für SICK ReLy OSSD4
- Seite 1 B E T R I E B S A N L E I T U N G ReLy OSSD4 Sicherheitsrelais...
-
Seite 2: Hersteller
© SICK AG. Alle Rechte vorbehalten. Originaldokument Dieses Dokument ist ein Originaldokument der SICK AG. B E T R I E B S A N L E I T U N G | ReLy OSSD4 8023930/2019-10-11 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 3: Inhaltsverzeichnis
Montage....................14 Sicherheit....................Montageablauf..................Demontage....................Modultausch..................... Elektrische Installation..............17 Geräteanschluss..................Inbetriebnahme................. 19 Sicherheit....................Prüfung...................... 8023930/2019-10-11 | SICK B E T R I E B S A N L E I T U N G | ReLy OSSD4 Irrtümer und Änderungen vorbehalten... - Seite 4 11.1 Bestelldaten ReLy..................Anhang....................28 12.1 Konformität mit EU-Richtlinien..............Abbildungsverzeichnis..............29 Tabellenverzeichnis................30 B E T R I E B S A N L E I T U N G | ReLy OSSD4 8023930/2019-10-11 | SICK Irrtümer und Änderungen vorbehalten...
-
Seite 5: Zu Diesem Dokument
Dieses Dokument in weiteren Sprachen • Datenblätter und Applikationsbeispiele • CAD-Daten und Maßzeichnungen 8023930/2019-10-11 | SICK B E T R I E B S A N L E I T U N G | ReLy OSSD4 Irrtümer und Änderungen vorbehalten... -
Seite 6: Symbole Und Dokumentkonventionen
Die LED ist aus. Ö Die LED blinkt. O Die LED leuchtet konstant. B E T R I E B S A N L E I T U N G | ReLy OSSD4 8023930/2019-10-11 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 7: Zu Ihrer Sicherheit
Bestimmungswidrige Verwendung Das Sicherheitsrelais ist unter anderem für nachfolgende Verwendungen nicht geeig‐ net: 8023930/2019-10-11 | SICK B E T R I E B S A N L E I T U N G | ReLy OSSD4 Irrtümer und Änderungen vorbehalten... -
Seite 8: Anforderungen An Die Qualifikation Des Personals
Maschine vertraut ist und vom Maschinenbetreiber in der Bedienung unter‐ wiesen worden ist. B E T R I E B S A N L E I T U N G | ReLy OSSD4 8023930/2019-10-11 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 9: Produktbeschreibung
Rückmeldestrompfad (zur Verwendung als Schützkontrolle, nicht sicher) 3.2.3 Kompatible Sensortypen Das Sicherheitsrelais ist geeignet für: 8023930/2019-10-11 | SICK B E T R I E B S A N L E I T U N G | ReLy OSSD4 Irrtümer und Änderungen vorbehalten... -
Seite 10: Schützkontrolle
Sicherheitseingang OSSD 1 Grün Sicherheitseingang OSSD 2 Verwandte Themen • „Statusanzeige (LED)“, Seite 20 B E T R I E B S A N L E I T U N G | ReLy OSSD4 8023930/2019-10-11 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 11: Projektierung
Vor dem Modul (Frontseite) muss ein ausreichender Abstand für die angeschlossenen Leitungen eingehalten werden. 8023930/2019-10-11 | SICK B E T R I E B S A N L E I T U N G | ReLy OSSD4 Irrtümer und Änderungen vorbehalten... -
Seite 12: Elektrische Einbindung
Freigabstrompfade (13, 14, 23, 24, 33, 34, 43, 44) schalten. Der Rückmeldestrompfad ist nicht sicher. B E T R I E B S A N L E I T U N G | ReLy OSSD4 8023930/2019-10-11 | SICK... -
Seite 13: Schaltungsbeispiele
Das minimale Prüfintervall ist abhängig von der für die Gesamtanwendung maßgebli‐ chen Sicherheitskenngröße, siehe Tabelle 5, Seite 8023930/2019-10-11 | SICK B E T R I E B S A N L E I T U N G | ReLy OSSD4 Irrtümer und Änderungen vorbehalten... -
Seite 14: Montage
Anschlüssen kann auch mehr Platz benötigt werden. Vorgehensweise Click Abbildung 5: Montage Modul auf Hutschiene stecken. B E T R I E B S A N L E I T U N G | ReLy OSSD4 8023930/2019-10-11 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 15: Demontage
Frontsteckers nach unten drücken und Frontstecker herausziehen. Abbildung 7: Frontsteckers demontieren Defektes Modul demontieren. 8023930/2019-10-11 | SICK B E T R I E B S A N L E I T U N G | ReLy OSSD4 Irrtümer und Änderungen vorbehalten... - Seite 16 Gehäuse einrasten. Click Abbildung 8: Frontstecker montieren ✓ Frontstecker rastet mit hörbarem Klicken ein. B E T R I E B S A N L E I T U N G | ReLy OSSD4 8023930/2019-10-11 | SICK Irrtümer und Änderungen vorbehalten...
-
Seite 17: Elektrische Installation
Kategorie gemäß ISO 13849-1 und SILCL gemäß IEC 62061 (z. B. geschirmte Ein‐ zelmantelleitungen, getrennte Verlegung). 8023930/2019-10-11 | SICK B E T R I E B S A N L E I T U N G | ReLy OSSD4 Irrtümer und Änderungen vorbehalten... -
Seite 18: Belegung Der Anschlussklemmen
Lasten mit Varistoren oder RC-Gliedern ausrüsten. Die Ansprechzeiten verlängern sich in Abhängigkeit von der Schutzbeschaltung. Verwandte Themen • „Schaltungsbeispiele“, Seite 13 B E T R I E B S A N L E I T U N G | ReLy OSSD4 8023930/2019-10-11 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 19: Inbetriebnahme
Die Prüfungen müssen von befähigten Personen oder von eigens hierzu befugten und beauftragten Personen durchgeführt und in nachvollziehbarer Weise dokumentiert wer‐ den. 8023930/2019-10-11 | SICK B E T R I E B S A N L E I T U N G | ReLy OSSD4 Irrtümer und Änderungen vorbehalten... -
Seite 20: Störungsbehebung
Mögliche Ursache Spannung an I1 angelegt O grün Spannung an I2 angelegt O grün B E T R I E B S A N L E I T U N G | ReLy OSSD4 8023930/2019-10-11 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 21: Außerbetriebnahme
Ergänzende Informationen SICK unterstützt Sie auf Anfrage bei der Entsorgung dieser Geräte. 8023930/2019-10-11 | SICK B E T R I E B S A N L E I T U N G | ReLy OSSD4 Irrtümer und Änderungen vorbehalten... -
Seite 22: Technische Daten
Für UL- und CSA-Anwendungen 26 AWG … 14 AWG (Nur Kupferleitung (60/75 °C) verwenden.) B E T R I E B S A N L E I T U N G | ReLy OSSD4 8023930/2019-10-11 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 23: Elektrische Daten - Sicherheitseingänge (I1, I2)
In Höhen 2000 m ü. NHN … 4000 m ü. NHN 150 V AC 8023930/2019-10-11 | SICK B E T R I E B S A N L E I T U N G | ReLy OSSD4 Irrtümer und Änderungen vorbehalten... - Seite 24 Abbildung 10: Ausschaltvermögen ohne stehenden Lichtbogen Induktive Last L/R 40 ms Ohmsche Last B E T R I E B S A N L E I T U N G | ReLy OSSD4 8023930/2019-10-11 | SICK Irrtümer und Änderungen vorbehalten...
-
Seite 25: Maßzeichnungen
Schaltspiele × 1000 Schaltstrom (A) 10.2 Maßzeichnungen 30,1 87,7 85,5 78,7 Abbildung 12: Maßzeichnung 8023930/2019-10-11 | SICK B E T R I E B S A N L E I T U N G | ReLy OSSD4 Irrtümer und Änderungen vorbehalten... -
Seite 26: Schaltbild
TECHNISCHE DATEN 10.3 Schaltbild Abbildung 13: Schaltbild B E T R I E B S A N L E I T U N G | ReLy OSSD4 8023930/2019-10-11 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 27: Bestelldaten
Tabelle 10: Bestelldaten Artikel Verwendung Typenschlüssel Artikelnummer ReLy OSSD4 Optoelektronische RLY3-OSSD4 1099971 Schutzeinrichtungen 8023930/2019-10-11 | SICK B E T R I E B S A N L E I T U N G | ReLy OSSD4 Irrtümer und Änderungen vorbehalten... -
Seite 28: Anhang
Suchfeld die Artikelnummer eingeben (Artikelnummer: siehe Typenschildeintrag im Feld „Ident. no.“). B E T R I E B S A N L E I T U N G | ReLy OSSD4 8023930/2019-10-11 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 29: Abbildungsverzeichnis
10. Ausschaltvermögen ohne stehenden Lichtbogen............ 24 11. Elektrische Lebensdauer....................25 12. Maßzeichnung......................25 13. Schaltbild........................26 8023930/2019-10-11 | SICK B E T R I E B S A N L E I T U N G | ReLy OSSD4 Irrtümer und Änderungen vorbehalten... -
Seite 30: Tabellenverzeichnis
Elektrische Daten – Freigabestrompfade (13, 14, 23, 24, 33, 34, 43, 44), Melde‐ strompfad (51, 52) und Rückmeldestrompfad (61, 62).......... 23 Umgebungsdaten......................24 10. Bestelldaten........................ 27 B E T R I E B S A N L E I T U N G | ReLy OSSD4 8023930/2019-10-11 | SICK Irrtümer und Änderungen vorbehalten... - Seite 31 TABELLENVERZEICHNIS 8023930/2019-10-11 | SICK B E T R I E B S A N L E I T U N G | ReLy OSSD4 Irrtümer und Änderungen vorbehalten...
