PRODUKTBESCHREIBUNG
3.3.2

Kompatible Sensortypen

3.3.3 Schützkontrolle
3.3.4

Anzeigeelemente

10 B E T R I E B S A N L E I T U N G | ReLy OSSD1
Tabelle 2: Kompatible Sensortypen
Sensortyp Beschreibung
Sicherheitssensoren mit Sicherheitssensoren mit zweikanali‐
überwachtem Halbleiter‐ gen querschlussüberwachten Halb‐
ausgang (OSSD) leiterausgängen
Sicherheitssteuerungen mit über‐
wachten Halbleiterausgängen
Der Rückmeldestrompfad dient als Schützkontrolle für die Überwachung durch das
Basisgerät.
LEDs
1
C H
2
C H 1 4
1 3 2 4
2 3
3 2
3 1
I 2
I 1 A 2

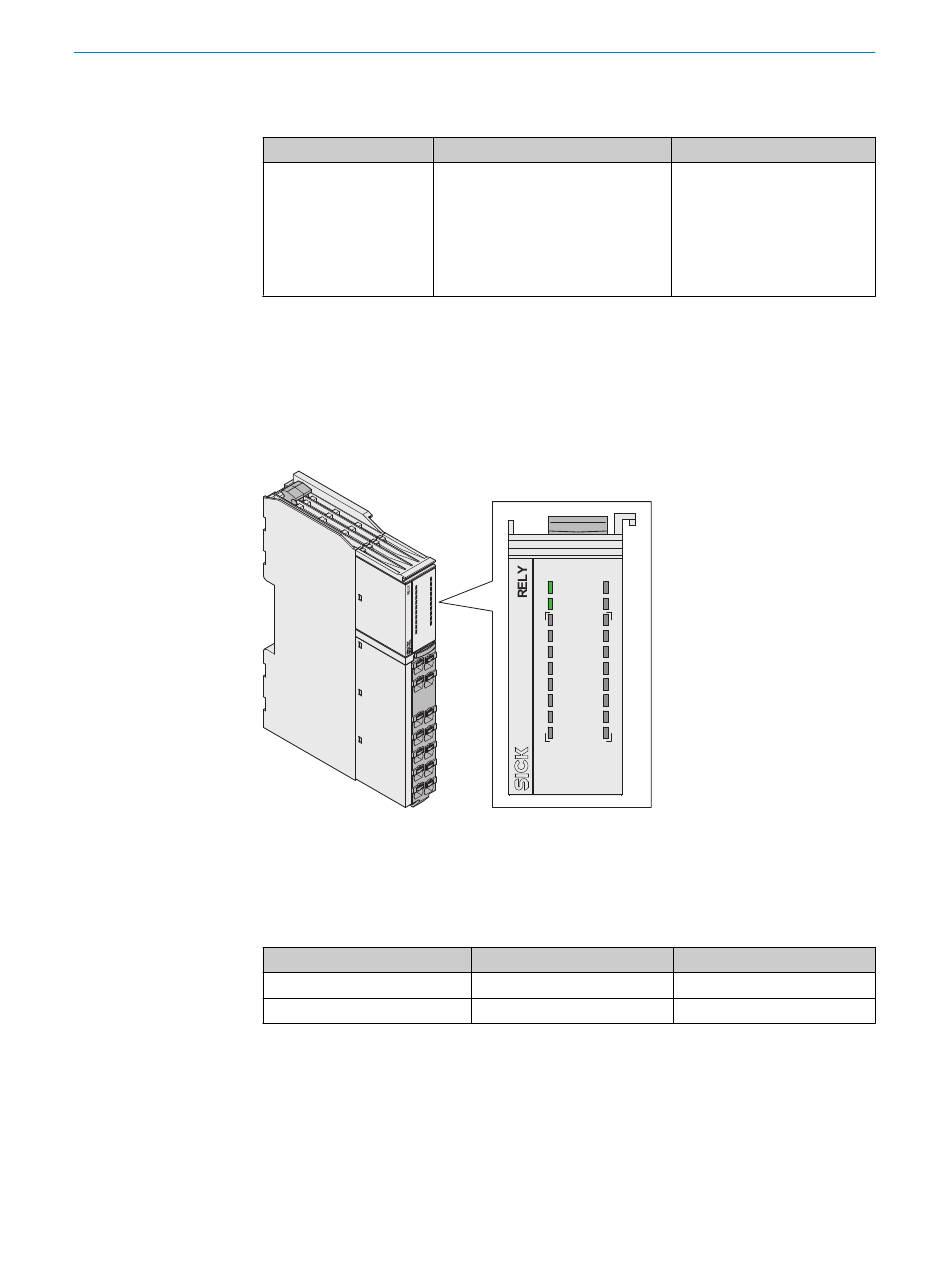

Abbildung 2: LEDs
Die beschrifteten Plätze sind nur teilweise mit LEDs belegt. Die Plätze und ihre Beschrif‐
tung (außer den obersten 2 Zeilen) zeigen auch die Belegung der Anschlussklemmen auf
dem Frontstecker.
Tabelle 3: Anzeigen des Sicherheitsrelais
Beschriftung
CH1
CH2
Verwandte Themen
• „Statusanzeige (LED)", Seite 22
CH1
CH2
13 14
23 24
31 32
I1 I2
A2
OSSD1
1085343
Farbe
Grün
Grün
Beispiele
•
Transponder-Sicherheits‐
schalter z. B. Sistra
• Sicherheitslichtvorhänge
z. B. deTec4
• Sicherheitslaserscanner
z. B. microScan3, nanoS‐
can3
Funktion
Sicherheitseingang OSSD 1
Sicherheitseingang OSSD 2
