3
PRODUKTBESCHREIBUNG
3.2.3
Kompatible Sensortypen
3.2.4
Rückfallverzögerter Freigabestrompfad
3.2.5
Wiederanlaufsperre
3.2.6
Schützkontrolle
3.2.7
Querschlusserkennung
3.2.8
Anzeigeelemente
10
B E T R I E B S A N L E I T U N G | ReLy TIME1
Ausgänge
•
2 Freigabestrompfade (sicher)
•
1 Freigabestrompfad für Stopp-Kategorie-1-Applikationen (sicher)
•
2 Meldeausgänge (nicht sicher)
•
3 Testausgänge (nicht sicher)
Das Sicherheitsrelais ist geeignet für:
•
Sicherheitssensoren und Sicherheitsschalter mit potentialfreien Ausgangskontak‐
ten (EMSS), z. B.: Zweikanalige Sicherheitsbefehlsgeräte (Not-Halt-Taster, Seilzug‐
schalter etc.), zweikanalige kontaktbehaftete Verriegelungseinrichtungen (Sicher‐
heitszuhaltungen und Sicherheitsschalter) und zweikanalige magnetische Sicher‐
heitsschalter mit Reed-Kontakten
•
Sicherheitssensoren und Sicherheitsschalter mit OSSD-Ausgang, z. B.: Berüh‐
rungslos wirkende Schutzeinrichtungen (BWS) mit einkanaligem oder zweikanali‐
gem, überwachtem, aktivem, querschlusserkennendem Schaltausgang (OSSD)
Der rückfallverzögerte Freigabestrompfad öffnet mit einer einstellbaren Verzögerungs‐
zeit.
Eine Wiederanlaufsperre kann mit einem Rücksetztaster realisiert werden.
Eine statische Schützkontrolle kann mit einer externen Beschaltung realisiert werden.
Ein Querschluss an den Sicherheitseingängen wird erkannt, wenn der Sensortyp "Con‐
tacts" konfiguriert ist.
LEDs
R
P W
T
O U
1 4
1 3
2 4
2 3
3 8
3 7
I 2
R 1
I 1
S 1
X 2
X 1
Y 2
Y 1
A 2
A 1

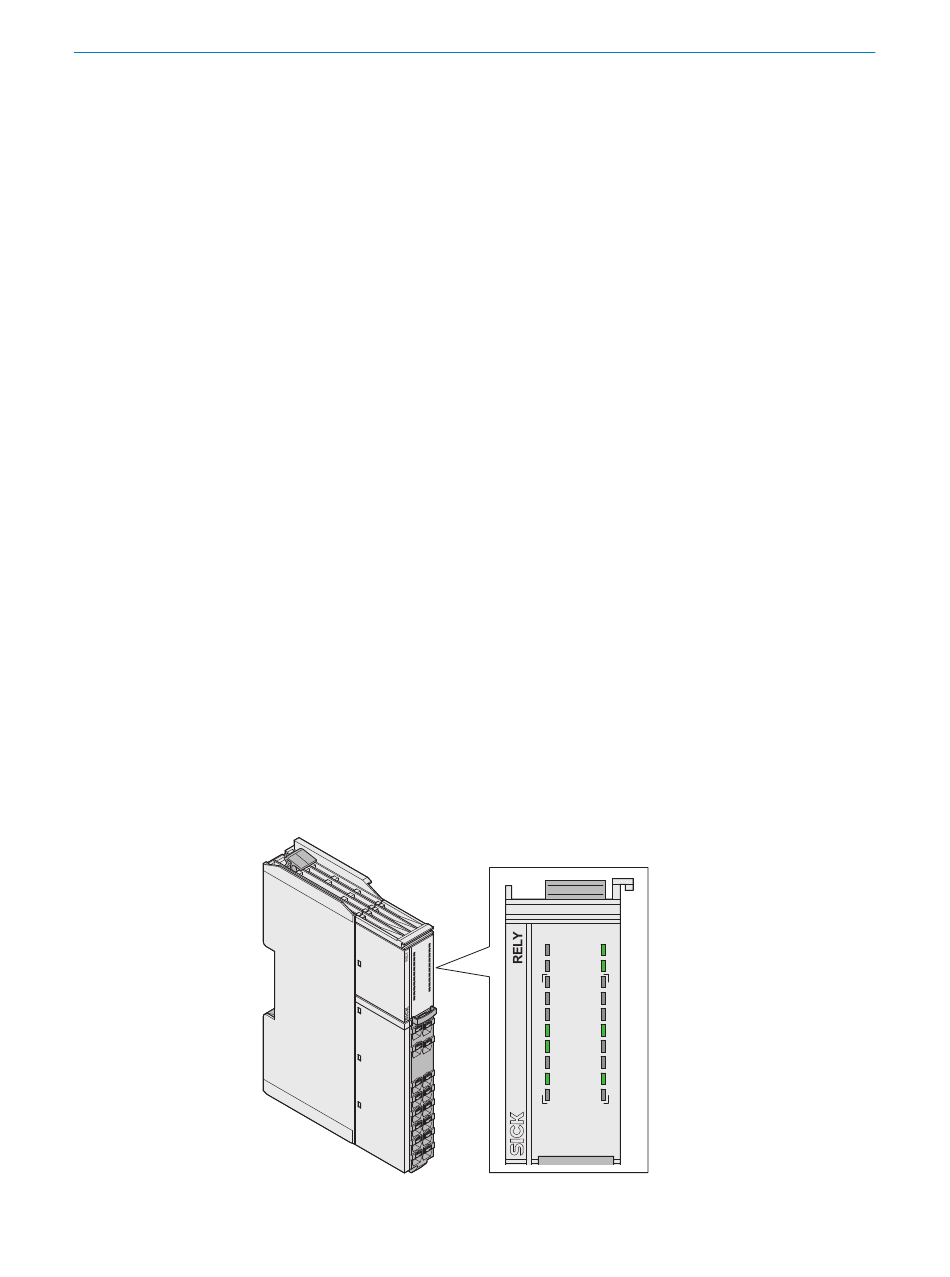

Abbildung 2: LEDs
PWR
OUT
13
14
23
24
37
38
I1
I2
S1
R1
X1
X2
Y1
Y2
A1
A2
TIME1
1100688
Irrtümer und Änderungen vorbehalten
8024302/2019-12-18 | SICK
