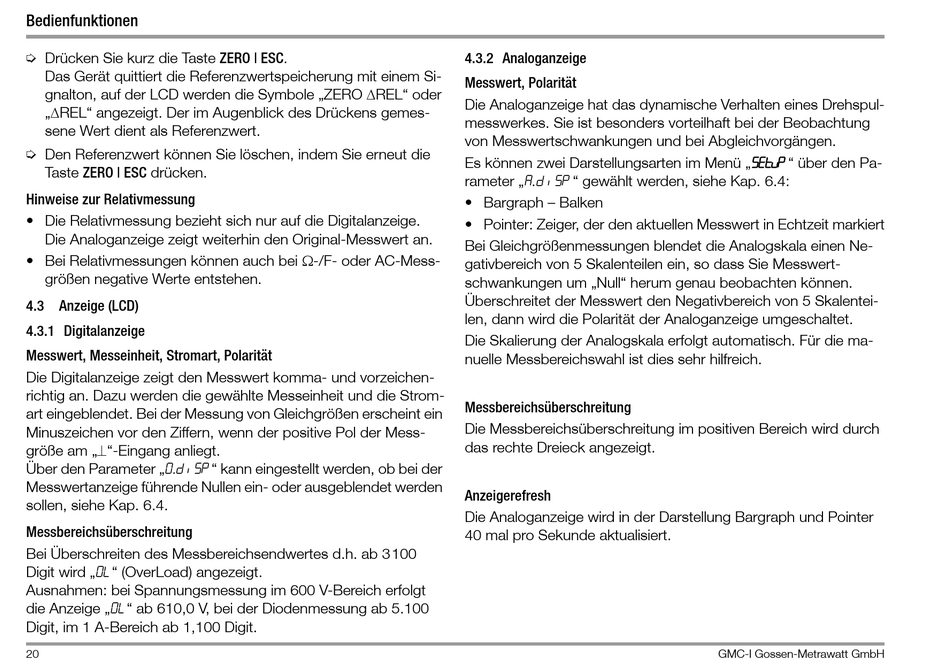

Bedienfunktionen
➭ Drücken Sie kurz die Taste ZERO | ESC.
Das Gerät quittiert die Referenzwertspeicherung mit einem Si-
gnalton, auf der LCD werden die Symbole „ZERO ΔREL" oder
„ΔREL" angezeigt. Der im Augenblick des Drückens gemes-
sene Wert dient als Referenzwert.
➭ Den Referenzwert können Sie löschen, indem Sie erneut die
Taste ZERO | ESC drücken.
Hinweise zur Relativmessung
• Die Relativmessung bezieht sich nur auf die Digitalanzeige.
Die Analoganzeige zeigt weiterhin den Original-Messwert an.
• Bei Relativmessungen können auch bei Ω-/F- oder AC-Mess-
größen negative Werte entstehen.
4.3 Anzeige (LCD)
4.3.1 Digitalanzeige
Messwert, Messeinheit, Stromart, Polarität
Die Digitalanzeige zeigt den Messwert komma- und vorzeichen-
richtig an. Dazu werden die gewählte Messeinheit und die Strom-
art eingeblendet. Bei der Messung von Gleichgrößen erscheint ein
Minuszeichen vor den Ziffern, wenn der positive Pol der Mess-
größe am „⊥"-Eingang anliegt.
Über den Parameter „0.d iSP " kann eingestellt werden, ob bei der
Messwertanzeige führende Nullen ein- oder ausgeblendet werden
sollen, siehe Kap. 6.4.
Messbereichsüberschreitung
Bei Überschreiten des Messbereichsendwertes d.h. ab 3100
Digit wird „0L " (OverLoad) angezeigt.
Ausnahmen: bei Spannungsmessung im 600 V-Bereich erfolgt
die Anzeige „0L " ab 610,0 V, bei der Diodenmessung ab 5.100
Digit, im 1 A-Bereich ab 1,100 Digit.
20
4.3.2 Analoganzeige
Messwert, Polarität
Die Analoganzeige hat das dynamische Verhalten eines Drehspul-
messwerkes. Sie ist besonders vorteilhaft bei der Beobachtung
von Messwertschwankungen und bei Abgleichvorgängen.
Es können zwei Darstellungsarten im Menü „SETUP " über den Pa-
rameter „A.d iSP " gewählt werden, siehe Kap. 6.4:
• Bargraph – Balken
• Pointer: Zeiger, der den aktuellen Messwert in Echtzeit markiert
Bei Gleichgrößenmessungen blendet die Analogskala einen Ne-
gativbereich von 5 Skalenteilen ein, so dass Sie Messwert-
schwankungen um „Null" herum genau beobachten können.
Überschreitet der Messwert den Negativbereich von 5 Skalentei-
len, dann wird die Polarität der Analoganzeige umgeschaltet.
Die Skalierung der Analogskala erfolgt automatisch. Für die ma-
nuelle Messbereichswahl ist dies sehr hilfreich.
Messbereichsüberschreitung
Die Messbereichsüberschreitung im positiven Bereich wird durch
das rechte Dreieck angezeigt.
Anzeigerefresh
Die Analoganzeige wird in der Darstellung Bargraph und Pointer
40 mal pro Sekunde aktualisiert.
GMC-I Gossen-Metrawatt GmbH
