Symbole der Digitalanzeige
1 2
3
4
5
25
24
23
Batteriekontrollanzeige
22
Batterie voll
Batterie OK
Batterie schwach
Batterie (fast) leer, U < 1,8 V
Schnittstellenkontrollanzeige
Datenübertragung ↓ zum / ↑ vom Multimeter aktiv
IR-Schnittstelle im Stand-By-Betrieb aktiv
(bereit zum Empfang von Einschaltbefehlen)
GMC-I Gossen-Metrawatt GmbH
6
7
8
9
10
21
18
20
19

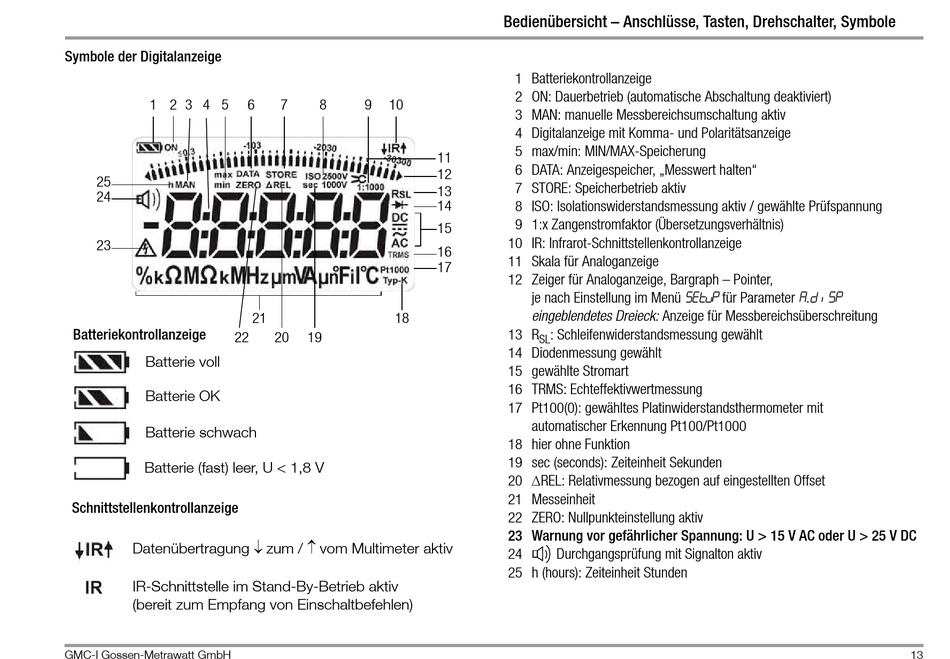

Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole
1 Batteriekontrollanzeige
2 ON: Dauerbetrieb (automatische Abschaltung deaktiviert)
3 MAN: manuelle Messbereichsumschaltung aktiv
4 Digitalanzeige mit Komma- und Polaritätsanzeige
5 max/min: MIN/MAX-Speicherung
11
6 DATA: Anzeigespeicher, „Messwert halten"
12
7 STORE: Speicherbetrieb aktiv
13
14
8 ISO: Isolationswiderstandsmessung aktiv / gewählte Prüfspannung
9 1:x Zangenstromfaktor (Übersetzungsverhältnis)
15
10 IR: Infrarot-Schnittstellenkontrollanzeige
16
11 Skala für Analoganzeige
17
12 Zeiger für Analoganzeige, Bargraph – Pointer,
je nach Einstellung im Menü SETUP für Parameter A.d iSP
eingeblendetes Dreieck: Anzeige für Messbereichsüberschreitung
13 R
: Schleifenwiderstandsmessung gewählt
SL
14 Diodenmessung gewählt
15 gewählte Stromart
16 TRMS: Echteffektivwertmessung
17 Pt100(0): gewähltes Platinwiderstandsthermometer mit
automatischer Erkennung Pt100/Pt1000
18 hier ohne Funktion
19 sec (seconds): Zeiteinheit Sekunden
20 ΔREL: Relativmessung bezogen auf eingestellten Offset
21 Messeinheit
22 ZERO: Nullpunkteinstellung aktiv
23 Warnung vor gefährlicher Spannung: U > 15 V AC oder U > 25 V DC
24
Durchgangsprüfung mit Signalton aktiv
25 h (hours): Zeiteinheit Stunden
