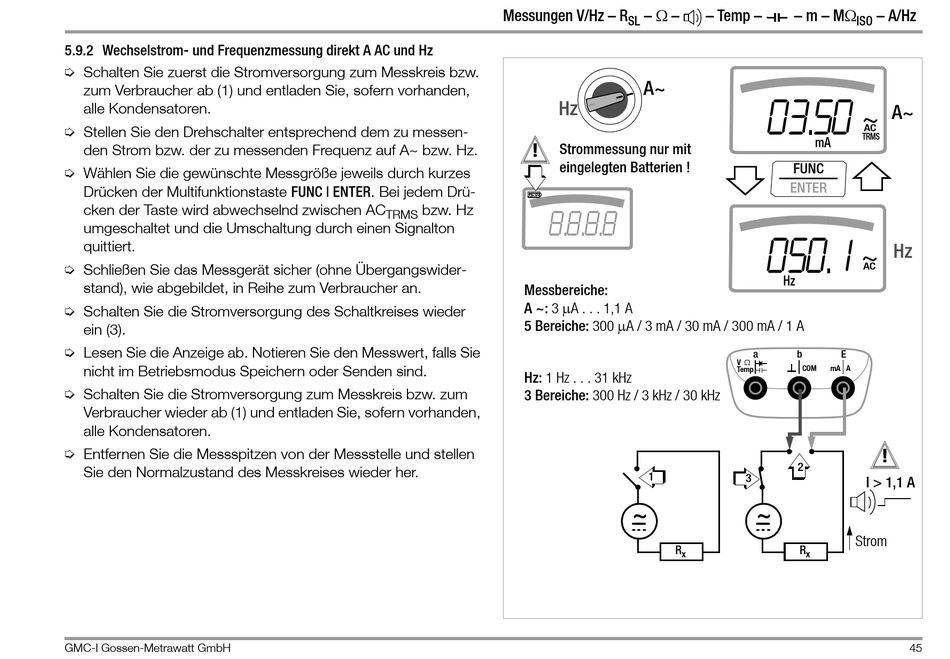

5.9.2 Wechselstrom- und Frequenzmessung direkt A AC und Hz
➭ Schalten Sie zuerst die Stromversorgung zum Messkreis bzw.
zum Verbraucher ab (1) und entladen Sie, sofern vorhanden,
alle Kondensatoren.
➭ Stellen Sie den Drehschalter entsprechend dem zu messen-
den Strom bzw. der zu messenden Frequenz auf A~ bzw. Hz.
➭ Wählen Sie die gewünschte Messgröße jeweils durch kurzes
Drücken der Multifunktionstaste FUNC | ENTER. Bei jedem Drü-
cken der Taste wird abwechselnd zwischen AC
umgeschaltet und die Umschaltung durch einen Signalton
quittiert.
➭ Schließen Sie das Messgerät sicher (ohne Übergangswider-
stand), wie abgebildet, in Reihe zum Verbraucher an.
➭ Schalten Sie die Stromversorgung des Schaltkreises wieder
ein (3).
➭ Lesen Sie die Anzeige ab. Notieren Sie den Messwert, falls Sie
nicht im Betriebsmodus Speichern oder Senden sind.
➭ Schalten Sie die Stromversorgung zum Messkreis bzw. zum
Verbraucher wieder ab (1) und entladen Sie, sofern vorhanden,
alle Kondensatoren.
➭ Entfernen Sie die Messspitzen von der Messstelle und stellen
Sie den Normalzustand des Messkreises wieder her.
GMC-I Gossen-Metrawatt GmbH
Messungen V/Hz – R
Hz
!
Strommessung nur mit
eingelegten Batterien !
bzw. Hz
88.8.8.8
TRMS
Messbereiche:
A ~: 3 μA . . . 1,1 A
5 Bereiche: 300 μA / 3 mA / 30 mA / 300 mA / 1 A
Hz: 1 Hz . . . 31 kHz
3 Bereiche: 300 Hz / 3 kHz / 30 kHz
– Ω –
– Temp –
– m – MΩ
SL
A~
003.50
FUNC
ENTER
0050.1
Hz
a
b
Ω
V
COM
Temp
2
1
3
~
~
R
R
x
x
– A/Hz
ISO
A~
AC
TRMS
mA
Hz
AC
E
mA A
!
I > 1,1 A
Strom
45
