– Ω –
Messungen V/Hz – R
SL

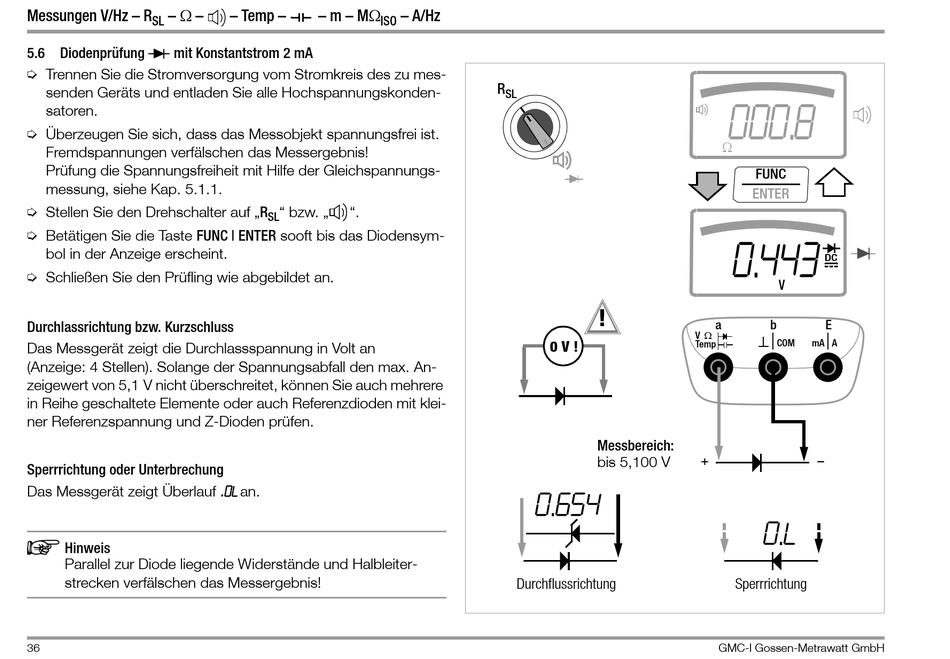

5.6 Diodenprüfung
mit Konstantstrom 2 mA
➭ Trennen Sie die Stromversorgung vom Stromkreis des zu mes-
senden Geräts und entladen Sie alle Hochspannungskonden-
satoren.
➭ Überzeugen Sie sich, dass das Messobjekt spannungsfrei ist.
Fremdspannungen verfälschen das Messergebnis!
Prüfung die Spannungsfreiheit mit Hilfe der Gleichspannungs-
messung, siehe Kap. 5.1.1.
➭ Stellen Sie den Drehschalter auf „R
➭ Betätigen Sie die Taste FUNC | ENTER sooft bis das Diodensym-
bol in der Anzeige erscheint.
➭ Schließen Sie den Prüfling wie abgebildet an.
Durchlassrichtung bzw. Kurzschluss
Das Messgerät zeigt die Durchlassspannung in Volt an
(Anzeige: 4 Stellen). Solange der Spannungsabfall den max. An-
zeigewert von 5,1 V nicht überschreitet, können Sie auch mehrere
in Reihe geschaltete Elemente oder auch Referenzdioden mit klei-
ner Referenzspannung und Z-Dioden prüfen.
Sperrrichtung oder Unterbrechung
Das Messgerät zeigt Überlauf .0L an.
Hinweis
Parallel zur Diode liegende Widerstände und Halbleiter-
strecken verfälschen das Messergebnis!
36
– Temp –
– m – MΩ
– A/Hz
ISO
" bzw. „
".
SL
R
SL
!
0 V !
Messbereich:
bis 5,100 V
0.654
Durchflussrichtung
000.8
Ω
FUNC
ENTER
0.443
DC
V
a
b
E
Ω
V
COM
mA A
Temp
+
–
0.L
Sperrrichtung
GMC-I Gossen-Metrawatt GmbH
