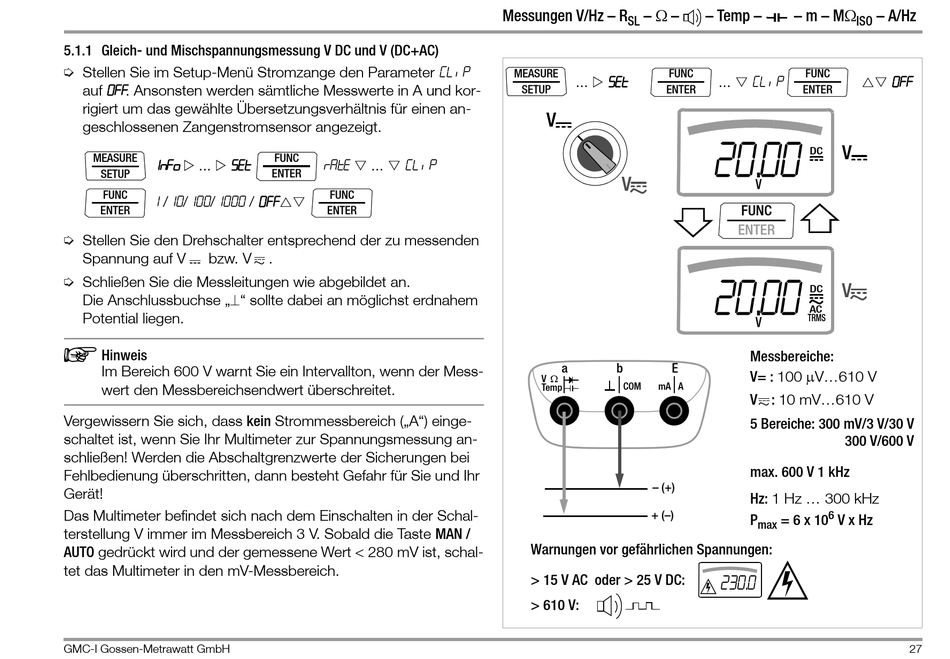

5.1.1 Gleich- und Mischspannungsmessung V DC und V (DC+AC)

➭ Stellen Sie im Setup-Menü Stromzange den Parameter CL iP
auf 0FF . Ansonsten werden sämtliche Messwerte in A und kor-
rigiert um das gewählte Übersetzungsverhältnis für einen an-
geschlossenen Zangenstromsensor angezeigt.
MEASURE
1nFo
SET
...
SETUP
FUNC
1 / 10/100/1000 / 0ff
ENTER
➭ Stellen Sie den Drehschalter entsprechend der zu messenden
Spannung auf V
bzw. V
➭ Schließen Sie die Messleitungen wie abgebildet an.
Die Anschlussbuchse „⊥" sollte dabei an möglichst erdnahem
Potential liegen.
Hinweis
Im Bereich 600 V warnt Sie ein Intervallton, wenn der Mess-
wert den Messbereichsendwert überschreitet.
Vergewissern Sie sich, dass kein Strommessbereich („A") einge-
schaltet ist, wenn Sie Ihr Multimeter zur Spannungsmessung an-
schließen! Werden die Abschaltgrenzwerte der Sicherungen bei
Fehlbedienung überschritten, dann besteht Gefahr für Sie und Ihr
Gerät!
Das Multimeter befindet sich nach dem Einschalten in der Schal-
terstellung V immer im Messbereich 3 V. Sobald die Taste MAN /
AUTO gedrückt wird und der gemessene Wert < 280 mV ist, schal-
tet das Multimeter in den mV-Messbereich.
GMC-I Gossen-Metrawatt GmbH
FUNC
rAtE
CL IP
...
ENTER
FUNC
ENTER
.
– Ω –
Messungen V/Hz – R
SL
MEASURE
FUNC
SET
...
SETUP
ENTER
V
V
a
b
E
Ω
V
COM
mA A
Temp
– (+)
+ (–)
Warnungen vor gefährlichen Spannungen:
> 15 V AC oder > 25 V DC:
> 610 V:
– Temp –
– m – MΩ
ISO
FUNC
CL IP
...
ENTER
020.00
V
DC
V
FUNC
ENTER
020.00
V
DC
AC
TRMS
V
Messbereiche:
V= : 100 μV...610 V
V : 10 mV...610 V
5 Bereiche: 300 mV/3 V/30 V
300 V/600 V
max. 600 V 1 kHz
Hz: 1 Hz ... 300 kHz
6
P
= 6 x 10
V x Hz
max
230 . 0
– A/Hz
0ff
27
