– Ω –
Messungen V/Hz – R
SL

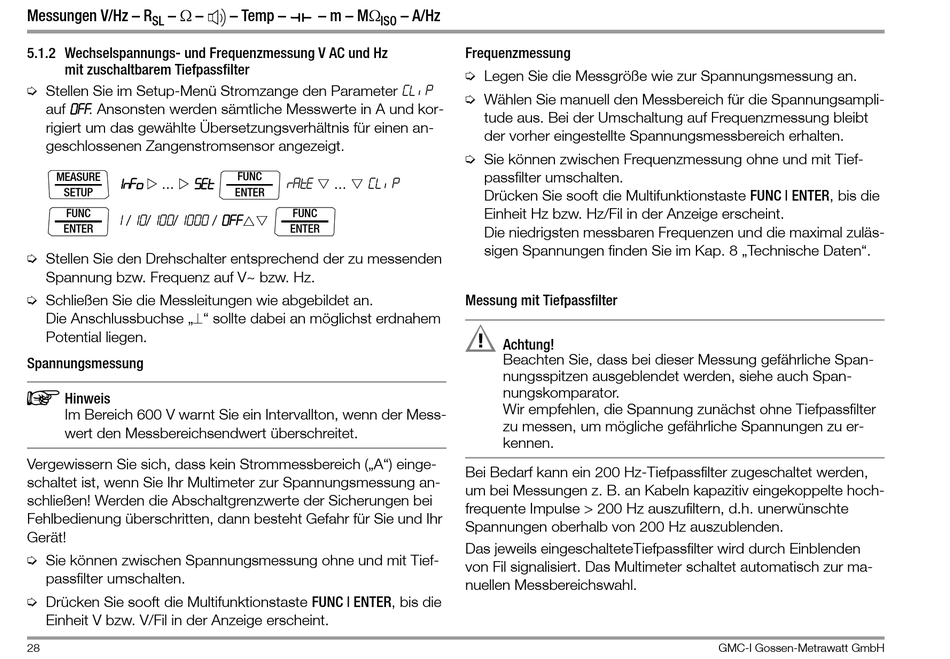

5.1.2 Wechselspannungs- und Frequenzmessung V AC und Hz

mit zuschaltbarem Tiefpassfilter

➭ Stellen Sie im Setup-Menü Stromzange den Parameter CL iP
auf 0FF . Ansonsten werden sämtliche Messwerte in A und kor-
rigiert um das gewählte Übersetzungsverhältnis für einen an-
geschlossenen Zangenstromsensor angezeigt.
MEASURE
1nFo SET
...
SETUP
FUNC
1 / 10/100/1000 / 0ff
ENTER
➭ Stellen Sie den Drehschalter entsprechend der zu messenden
Spannung bzw. Frequenz auf V~ bzw. Hz.
➭ Schließen Sie die Messleitungen wie abgebildet an.
Die Anschlussbuchse „⊥" sollte dabei an möglichst erdnahem
Potential liegen.
Spannungsmessung
Hinweis
Im Bereich 600 V warnt Sie ein Intervallton, wenn der Mess-
wert den Messbereichsendwert überschreitet.
Vergewissern Sie sich, dass kein Strommessbereich („A") einge-
schaltet ist, wenn Sie Ihr Multimeter zur Spannungsmessung an-
schließen! Werden die Abschaltgrenzwerte der Sicherungen bei
Fehlbedienung überschritten, dann besteht Gefahr für Sie und Ihr
Gerät!
➭ Sie können zwischen Spannungsmessung ohne und mit Tief-
passfilter umschalten.
➭ Drücken Sie sooft die Multifunktionstaste FUNC | ENTER, bis die
Einheit V bzw. V/Fil in der Anzeige erscheint.
28
– Temp – – m – MΩ – A/Hz
ISO
FUNC
rAtE CL IP
...
ENTER
FUNC
ENTER
Frequenzmessung
➭ Legen Sie die Messgröße wie zur Spannungsmessung an.
➭ Wählen Sie manuell den Messbereich für die Spannungsampli-
tude aus. Bei der Umschaltung auf Frequenzmessung bleibt
der vorher eingestellte Spannungsmessbereich erhalten.
➭ Sie können zwischen Frequenzmessung ohne und mit Tief-
passfilter umschalten.
Drücken Sie sooft die Multifunktionstaste FUNC | ENTER, bis die
Einheit Hz bzw. Hz/Fil in der Anzeige erscheint.
Die niedrigsten messbaren Frequenzen und die maximal zuläs-
sigen Spannungen finden Sie im Kap. 8 „Technische Daten".
Messung mit Tiefpassfilter
!
Achtung!
Beachten Sie, dass bei dieser Messung gefährliche Span-
nungsspitzen ausgeblendet werden, siehe auch Span-
nungskomparator.
Wir empfehlen, die Spannung zunächst ohne Tiefpassfilter
zu messen, um mögliche gefährliche Spannungen zu er-
kennen.
Bei Bedarf kann ein 200 Hz-Tiefpassfilter zugeschaltet werden,
um bei Messungen z. B. an Kabeln kapazitiv eingekoppelte hoch-
frequente Impulse > 200 Hz auszufiltern, d.h. unerwünschte
Spannungen oberhalb von 200 Hz auszublenden.
Das jeweils eingeschalteteTiefpassfilter wird durch Einblenden
von Fil signalisiert. Das Multimeter schaltet automatisch zur ma-
nuellen Messbereichswahl.
GMC-I Gossen-Metrawatt GmbH
