22
2 Installation und Montage
Die elektrischen Anschlüsse sind in folgender Reihenfolge herzustellen:
1.
2.
3.
4.
5.
6.
4

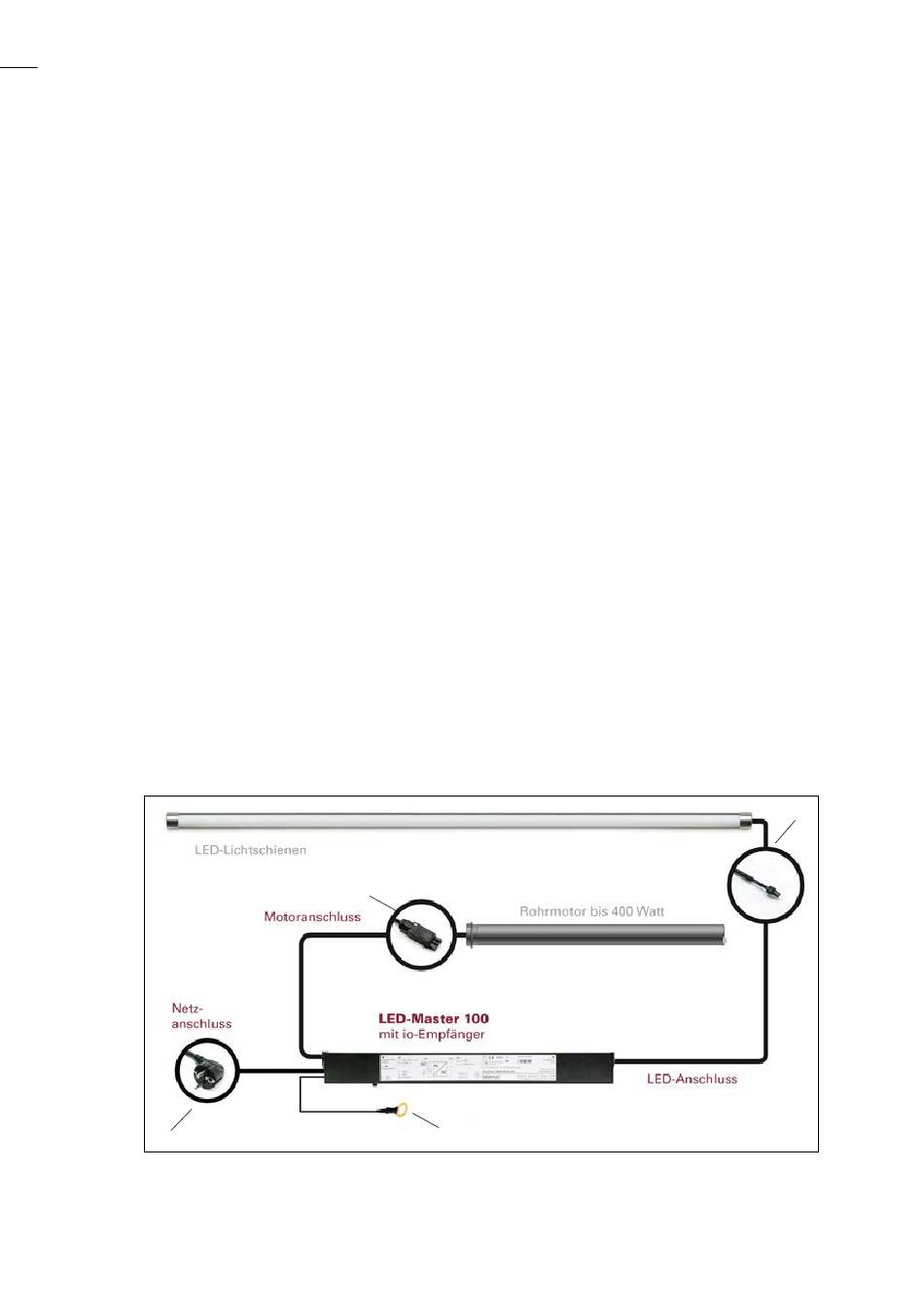

Abb. 31: elektrische Anschlüsse
Verbinden Sie das Erdungskabel des LED-Masters (1) mit einem metal-
lischen Teil der Markise, um die beim Betrieb der Markise eventuell ent-
standene elektrostatische Überspannung auf das Erdpotential ableiten
zu können.
Den Markisenmotor an den Motoranschluss anschließen. Soweit ein
Funkmotor (RTS oder io) bei der Bestands-Anlage eingesetzt ist, kann
dieser direkt über eine Hirschmann-Steckverbindung an den Motor-
anschluss (2) des LED-Masters angeschlossen werden. Wenn ein
Elektromotor mit Schaltersteuerung (4-adrig) bei der Markise eingesetzt
ist, muss dieser direkt an den Hausanschluss angeschlossen bleiben.
Sollte die Markisenanlage einen Kurbel-, oder einen Elektroantrieb be-
sitzen, muss der Motoranschluss (2) des Trafos zwingend mit dem ent-
sprechenden Hirschmannstecker (STAS3 mit Dichtelement und Deckel,
im Zubehör enthalten) verschlossen werden und gesichert bleiben.
LED-Lichtstab anschließen (3)
Alle Kabel in Trafohalter (wenn vorhanden) verstauen und oder an Mar-
kisenkomponenten befestigen.
Kunststoffdeckel (im Zubehör enthalten) auf den Trafohalter (50x50)
seitlich aufdrücken (außer bei Balkoness)
Netzanschluss des LED-Masters (4) zum Hausanschluss herstellen.
2
1
3
