4 Wartung und Pflege
» Keder im Ausfallprofil entfernen
» Sicherheitsumwicklung auf Tuchwelle abwickeln, Keder und Tuch aus Tuch-
welle entfernen
» neues Tuch in umgekehrter Reihenfolge wieder einbauen und die Endlagen
einstellen. Probefahrt durchführen.

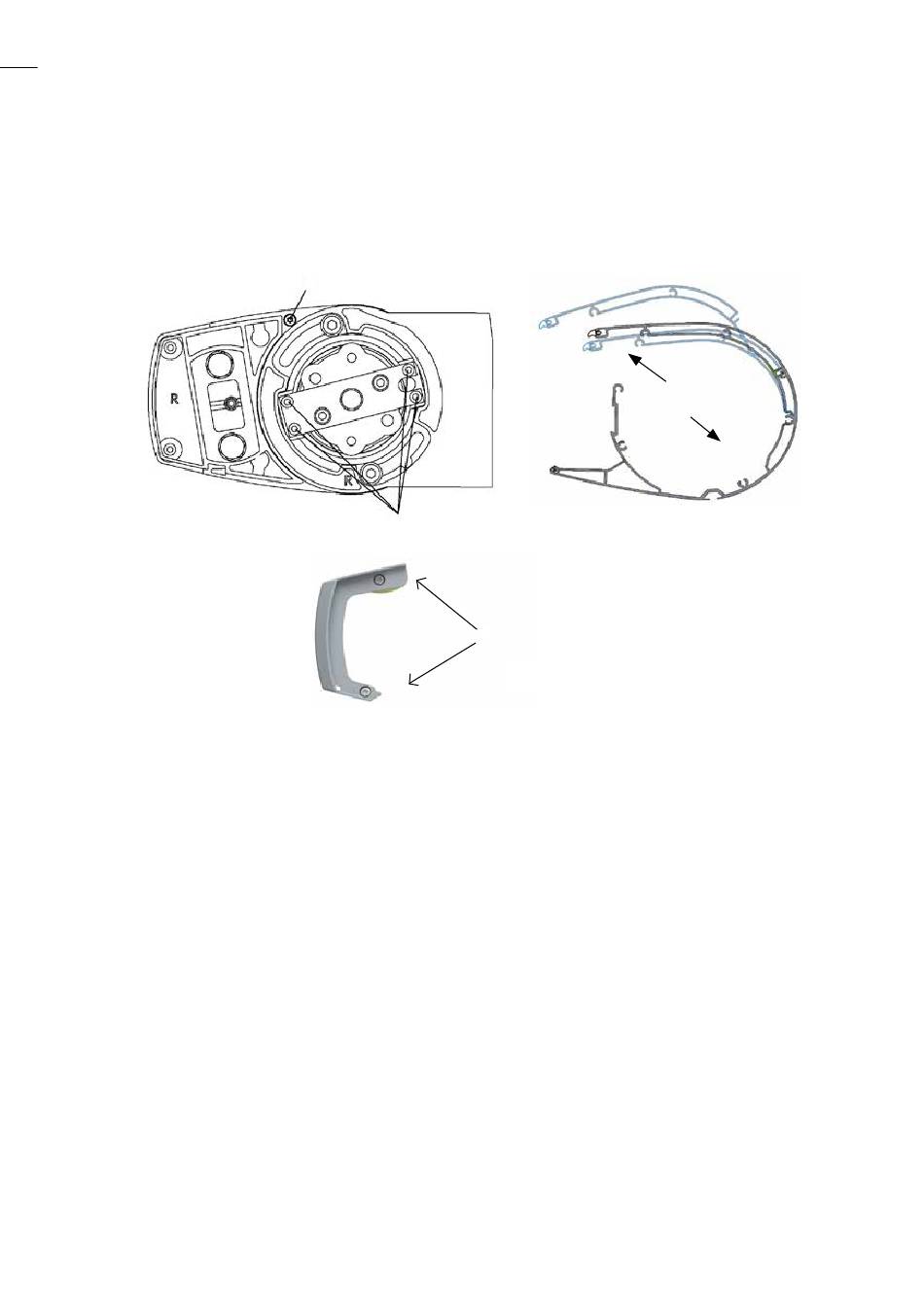

Abb. 42: Torxschraube
Montageplatte
Austausch des Antriebes
Bei einem Austausch des Antriebs muss die Anlage nicht demontiert werden!
(außer bei Antrieb mit Nothandkurbel).
» Sichern des Ausfallprofils gegen Ausfahren mittels Spanngurt oder Ähnlichem
» Tuch entspannen
» Demontage der Gehäuseseitendeckel auf der Motorseite (Lösen der Gewin-
destifte siehe 2.6.1)
» Lösen der Motorplatte (Seite 24 (2) )
» Herausziehen des Motors ca. 10cm
» Demontage von Motorplatte und Kupplung
» Motor austauschen (Achtung: Kabel mit Schlaufe verlegen, siehe auch 2.5.4)
» in umgekehrter Reihenfolge alles wieder zusammenbauen
» Programmierung er Endlagen, Probefahrt durchführen
Beachten Sie die beiligende Anleitung der Motorenhersteller und die Hinweise
zur Kabeldurchführung (Seite 16)
Austausch der Arme
Aufgrund der beengten Verhältnisse zur Demontage der Arme und der Verlet-
zungsgefahr durch die unter Federspannung stehenden Arme und Markisenteile
1
2
4
Abb. 43: Markisendeckel
öffnen
5
Abb. 44: Ausfallprofil
Balkoness
3
